CST毫米波雷達仿真方案（四）：饋電網絡仿真

作者 | Zhou Ming

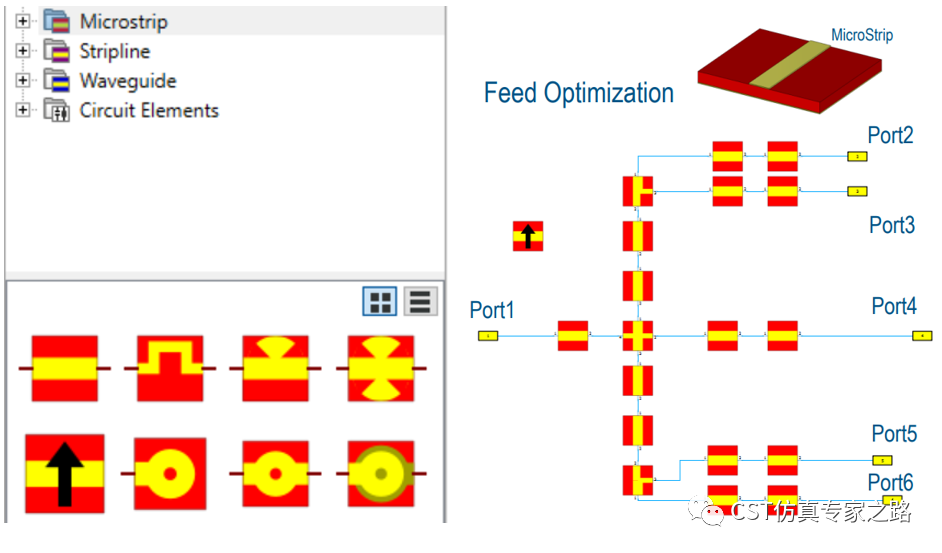

本期我們介紹毫米波雷達天線的饋電網絡仿真。如上圖所示，這是一個常見的并聯饋電結構，采用T 型分支結構。天線工程師在設計饋電網絡時，重點要考慮兩方面的指標：一是輸入端到多個輸出端的功率分配；二是確保多個輸出端口的相位盡量一致。

下面介紹CST針對饋電網絡的快速設計、優化流程，具體方法如下：

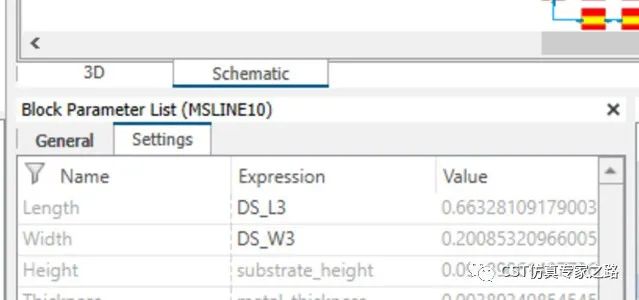

1、在DS工作室的原理圖界面，利用Microstrip直接進行微帶線設計，每一小段的微帶線的長和寬都設置成參變量，方便后續的優化處理，如下圖所示。

2、創建一個S-parameters Task，從S參數的仿真結果來看，微帶功分網絡并不滿足陣列設計的功率分配要求。

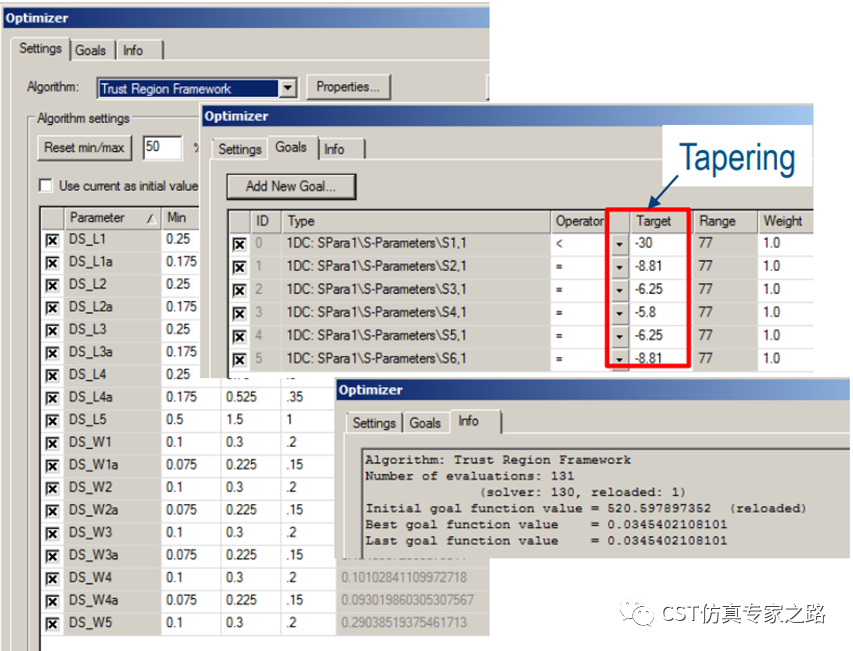

3、接下來我們利用CST的優化器對饋電網絡的尺寸進行優化。點擊Optimizer，勾選要優化的參變量，選擇S11、S21、S31、S41、S51、S61作為優化目標，Target里面分別輸入-30、-8.81、-6.25、-5.8、-6.25、-8.81，單位dB。這里輸入的S參數目標值是根據功率分配指標換算的結果，具體換算過程大家可以自行查找，此處不再贅述。

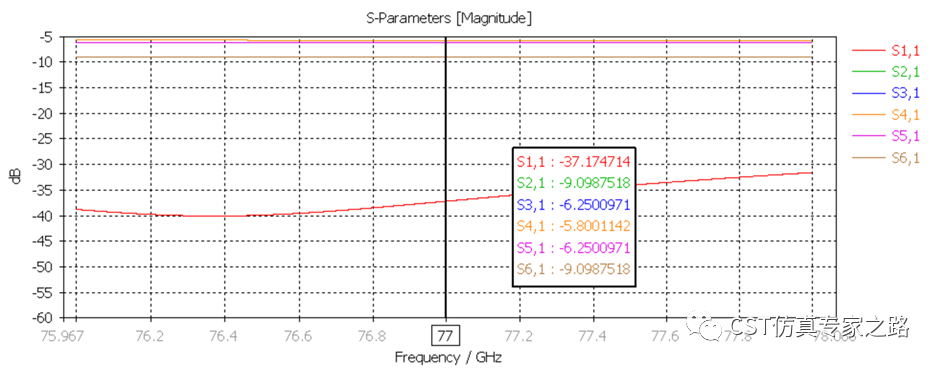

經過第一次優化之后的S參數值已經非常接近目標值。如果想要得到更精確的結果，可以選擇不同的優化算法進行多次優化。

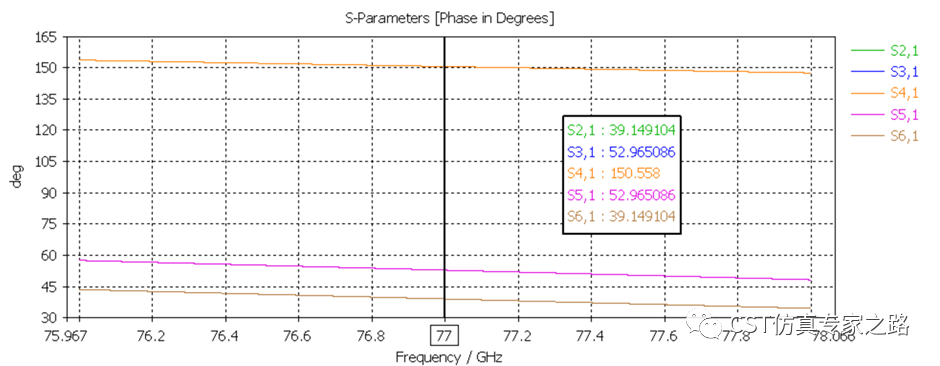

4、檢查相位結果，這里可以明顯看出S41與其他端口的相位差過大。下一期我們將繼續介紹如何通過優化的方法減小相位差。
