CST毫米波雷達仿真方案（三）：陣列天線仿真

作者 | Zhou Ming

本期我們將介紹陣列天線仿真。陣列天線可以獲得窄波束、高增益和精確的方向性，因此可以全面提升雷達的探測性能。

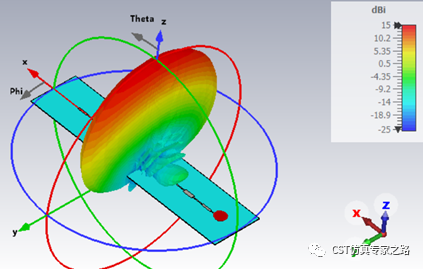

本例中仿真對象為一個毫米波雷達的TX天線，其y方向上由5個相同結構的串聯貼片陣子組成。

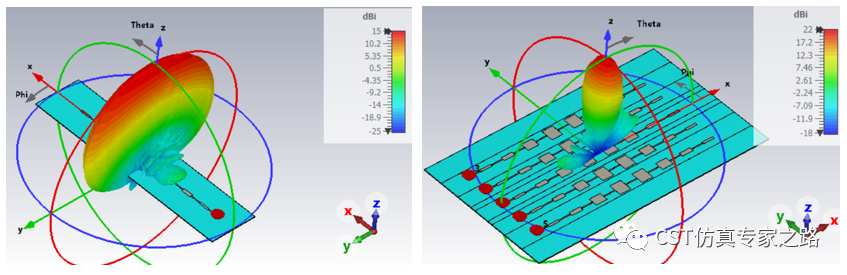

從上圖的比較可以看出，采用陣列結構（右圖）以后，天線的增益比單陣子（左圖）提升了7dB，y方向的波束變得更加集中，指向更加精確。

對于完整陣列的仿真需要更多的計算資源和時間，在陣子設計之后，為了快速評估天線陣列的性能，這里我們介紹一種快速的波束合成的方法。具體方法如下：

1、 對單天線進行仿真后，得到遠場結果。

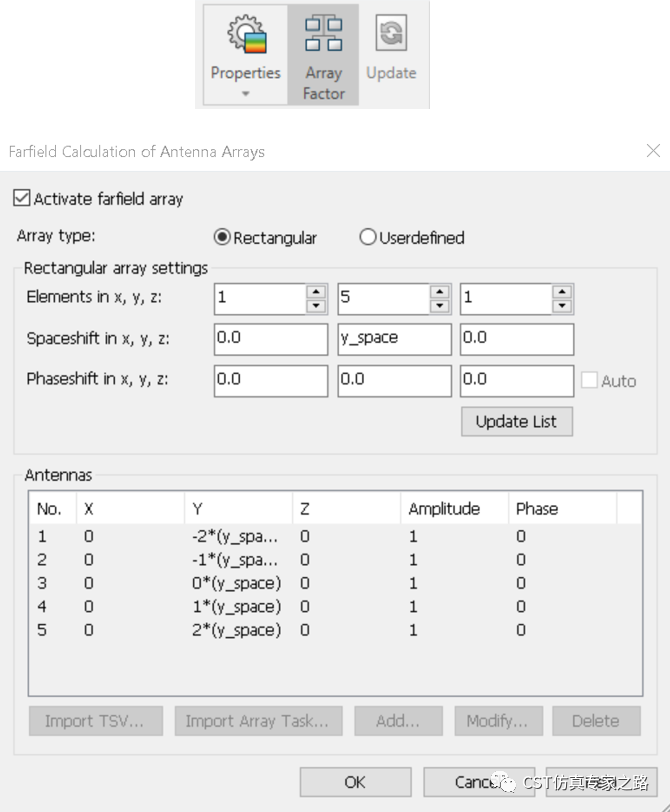

2、選中遠場結果， 點擊Array factor圖標，對Array type進行設置，這里我們?cè)趛方向定義5個elements，間距設置一個參數y_space，方便后續的參數修改。點擊update list更新下方表格。

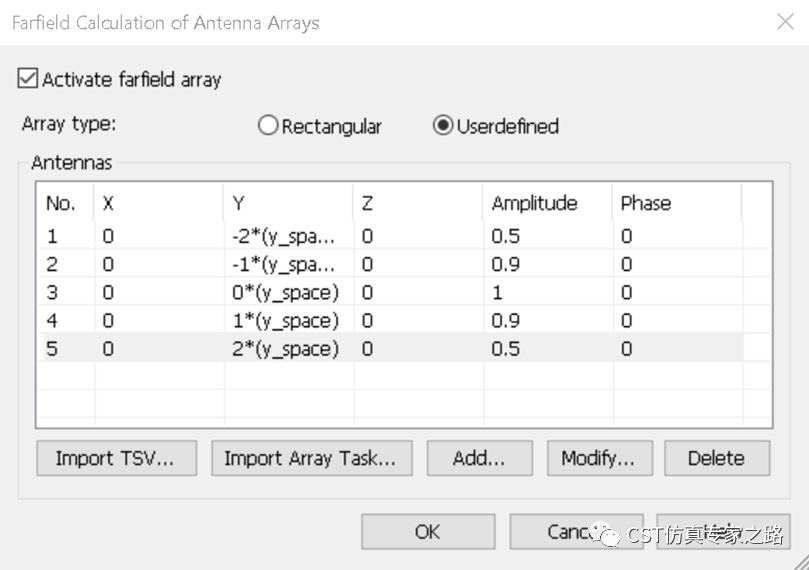

3、根據實際陣列設計，點擊自定義修改每個端口的Amplitude，從上到下分別為0.5、0.9、1、0.9、0.5。

點擊ok后，即可以得到波束合成后的結果。

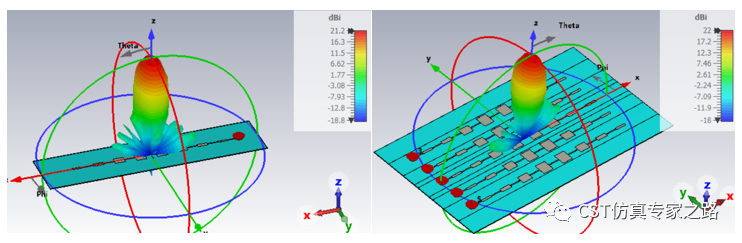

4、對比單陣子combine和5個陣子同時激勵的結果，可以看到兩個結果一致性非常好。

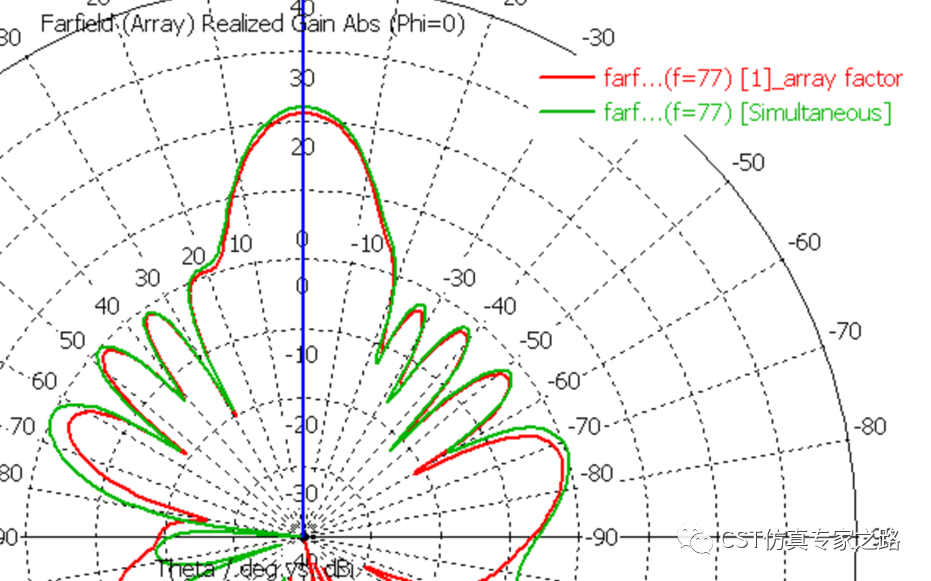

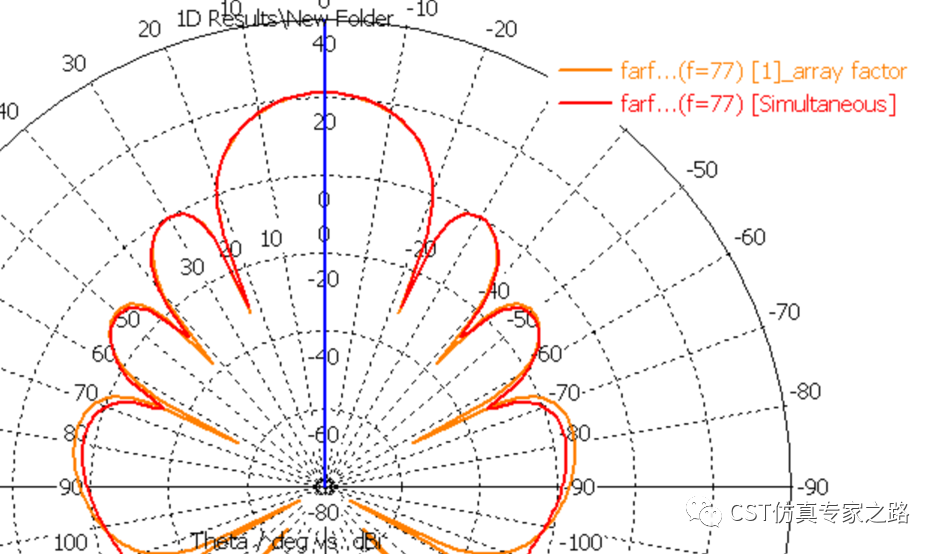

對比2D遠場方向圖的不同切面，兩種方法所得結果幾乎相同。
