手機天線設計培訓課程

課程形式：中文講解，高清視頻培訓課程

課程時長：共16講，全長超13個小時

主講老師：李明洋

       易迪拓培訓歷時六個多月時間精心制作出品，是國內最全面、系統、專業的手機天線設計培訓課程，沒有之一。對于計劃從事手機天線設計的工程師，或者已經進入手機天線設計行業，打算深入了解各種類型手機天線的工作原理，進一步提高天線設計能力的工程師，該門課程無疑是您最佳的選擇。

        課程全面介紹了手機天線相關設計技術，內容涵蓋了早期的外置螺旋手機天線設計，最常用幾種類型的手機內置天線如monopole天線、PIFA天線、Loop天線和FICA天線的設計，以及當前高端智能手機中較常用的金屬邊框和全金屬外殼手機天線的設計。課程同時還介紹LTE全網通手機這樣的多頻段多制式LTE手機天線的分段調頻技術，以及2G、3G和4G LTE的頻段劃分。課程內容不僅包括各種類型手機天線設計原理和設計方法的講解，還包括各種類型手機天線的實際設計案例的分析。

        課程共有16講高清培訓視頻，全長13小時，旨在幫助學員全面了解和掌握當前手機天線設計的相關技術，提高學員的天線設計能力，能夠獨擋一面完成手機天線的設計項目。課程詳細內容安排如下：

        第一講：課程內容簡介

        第二講：手機制式和工作頻段劃分

        了解手機制式的發展演變過程，掌握手機各種制式不同工作頻段所對應的工作頻率范圍。比如：常說的2G、3G、4G手機分別指什么，GSM/CDMA/TD-SCDMA/WCDMA/LTE手機工作頻率是多少？ 常說的五模十頻、五模十三頻的手機，LTE全網通手機天線需要支持哪些頻率？WiFi/Bluetooth/GPS的工作頻率是多少？

        第三講：天線基本工作原理和性能參數

主要介紹什么是天線，天線的基本工作原理以及表征天線性能的基本參數的定義，如天線的工作頻率和帶寬、電壓駐波比、回波損耗、輸入阻抗 、天線輻射方向圖、方向性系數、效率和增益、極化方式、隔離度、TRP、TIS、SAR等參數。

        第四講：手機天線匹配電路設計

        介紹手機天線匹配電路設計的相關知識，內容包括： 手機天線匹配電路的形式，匹配電路中電感、電容元件的選擇， Smith圓圖知識及電容、電感元件在smith圓圖上的變化軌跡，如何 使用Smith圓圖設計L型、π型匹配電路，以及雙頻匹配電路的設計考量。

        第五講：手機天線的發展歷程和類型

        簡單回顧一下手機天線的發展過程以及常用的手機天線類型。

        第六講：手機外置螺旋天線設計

        螺旋天線及其變形結構一直是手機外置天線的主要形式；雖然現在外置天線退出了手機天線領域，但是手機天線是一個逐步發展的過程，外置螺旋天線的很多設計思路和設計概念，對于當前內置天線的設計仍有很大借簽意義。

        本講主要講解手機外置螺旋天線工作原理的設計分析，內容包括：單頻手機外置螺旋天線的設計，雙頻/多頻螺旋天線設計，多頻螺旋天線如何調整各個頻段的工作頻率和帶寬，多分支雙頻/多頻手機外置螺旋天線設計，單分支雙頻/多頻手機外置螺旋天線設計，手機外置螺旋天線的變形結構，以及手機PCB板參考地對外置螺旋天線性能的影響分析。

        第七講：倒L天線和倒F天線的設計

        本講主要介紹倒L天線和倒F天線的工作原理，倒L和倒F天線的各種變形結構及多頻的實現，提高倒L和倒F天線工作帶寬的設計方法，以及多頻倒F天線的實際設計案例分析。

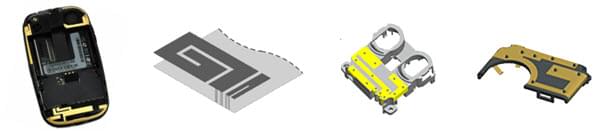

        第八講：手機內置PIFA天線設計

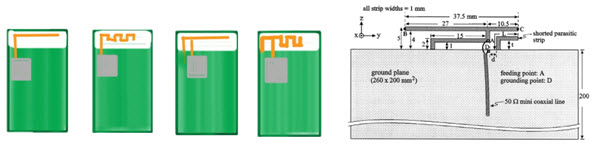

        PIFA（Planar Inverted-F Antenna）是最常用的一種內置手機天線形式，它可以看做是由倒F天線發展而來，這一講主要講解PIFA天線的設計分析和實際設計案例。內容 包括：單頻PIFA天線設計分析，多頻PIFA天線設計分析和PIFA天線多頻實現的方法，L形槽和G形槽多頻PIFA天線設計分析，寄生單元增加PIFA天線工作帶寬的設計 ，PIFA天線阻抗匹配設計以及手機內置PIFA天線實際設計案例分析。

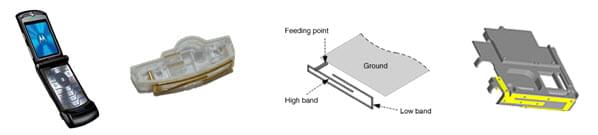

        第九講：手機內置單極子天線設計

        內置單極子天線也是最常用的一種內置手機天線形式，本講以Moto V3手機的內置單極子天線設計為例，分析了手機內置單極子天線的設計原理和設計方法，內容包括：PIFA天線和單極子天線的區別 、手機內置單極子天線多頻工作實現（包括多分支實現多頻工作和單分支多模實現多頻工作）、手機內置單極子天線增加工作帶寬的方法。

        第十講：手機內置環形天線/折疊偶極子天線設計

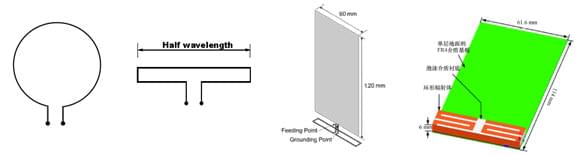

        環形天線(Loop Antenna) 是最經典的一種天線形式，環形天線周長約為一個工作波長；為了降低環形天線占用面積，手機應用場合都把環形天線折合成下圖所示形狀，折合后天線也稱之為折疊偶極子天線 環形天線/折疊偶極子天線可以工作于 1.5λ， 1λ ， 0.5λ 多個頻段，適合手機多頻段工作的需要。本講通過設計 實例分析和講解環形天線/折疊偶極子天線的工作原理，以及如何產生多個諧振頻率。

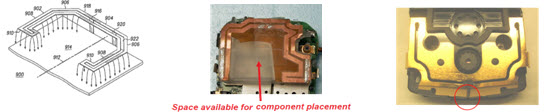

        第十一講：手機內置FICA天線設計

        FICA天線（Folded Inverted Conformal Antenna，折疊倒置共形天線）是由Motorola天線實驗室的Carlo. D. Nallo等人提出的一種手機內置天線結構，這一講會向大家詳細地介紹FICA的相關設計，并從較為直觀的視角 來分析FICA天線的工作原理，同時本講中還會分析兩個手機內置FICA天線的實際設計案例。

        第十二講：金屬邊框手機天線設計

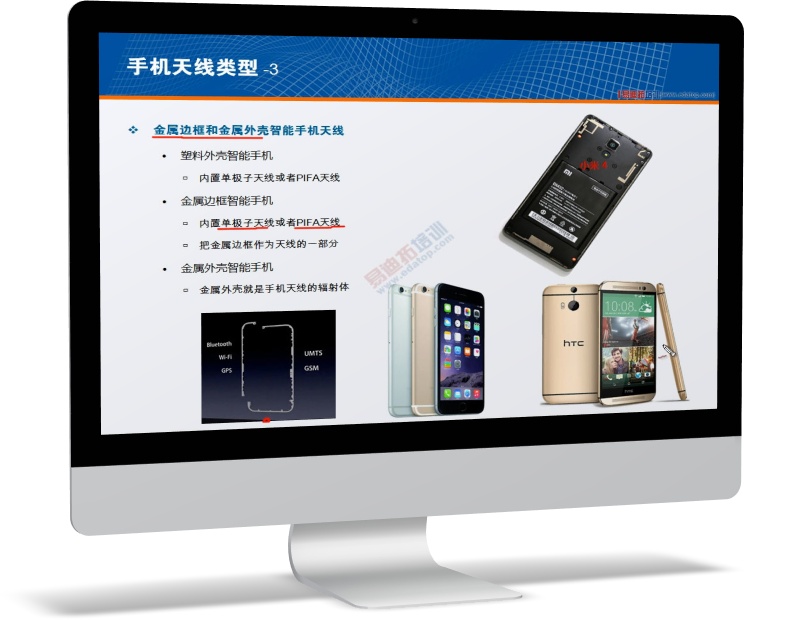

        隨著iPhone 4的出現，使用金屬邊框的手機越來越多。對于金屬邊框手機，雖然可以繼續使用傳統的內置Monopole天線、PIFA天線、折疊偶極子天線或FICA天線；但是，由于金屬邊框對 傳統的手機天線電磁場輻射產生不利的影響—使天線的頻帶變窄、效率降低。為了避免這種不利的影響，iPhone 4的思路是直接把金屬邊框設計成天線的一部分。本講我們就來講解，對于金屬邊框手機，把金屬邊框設計成天線的一部分的設計原理和設計實現方法；同時這一講還 會給大家分析兩個利用金屬邊框來設計手機天線的實際設計案例。

        第十三講：金屬外殼手機天線設計

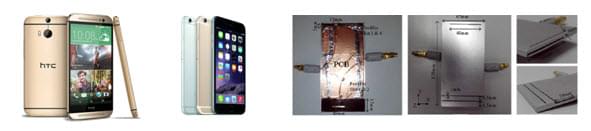

        圖示HTC One系列手機和iPhone 6手機都是采用全金屬背殼，這一講主要來介紹像這樣全金屬后殼的手機，如何設計其天線實現多頻工作。本講會通過一個實際設計模型，分析了全金屬背殼的 開縫寬度和饋電位置對天線帶寬的影響，并分析一個具體的金屬外殼手機天線設計實例，設計的天線工作于GSM850/900/ 1800/1900/WCDMA2100和GPS、 WIFI多個頻段。

        第十四講：4G LTE全網通手機天線的設計和分段調頻

        談到手機天線設計時，我們不能忽略天線匹配電路的設計，天線本身和匹配網絡一起組成完整的手機天線系統，傳統的手機天線設計是設計一副天線和唯一的一組匹配電路一起實現多頻工作 。隨著手機需要支持的頻段越來越多，比如現在的4G全網通手機需要支持多達5模十七頻段，而預留給天線設計的空間又十分有限，單副天線本身已經很難設計達到這么寬的頻段要求 ，解決的辦法之一就是分段調頻技術——設計多個匹配電路，將瞬時工作頻率限制為一個或兩個感興趣的頻段，通過切換不同的匹配電路實現全頻段的支持。這樣，對寬帶工作的要求就降低了，允許天線被裝進更為緊湊的空間，同時又不犧牲輻射效率 。那么，本講就來給大家介紹多頻手機的這個分段調試技術。

        第十五講：多天線設計考量、互耦分析和隔離度

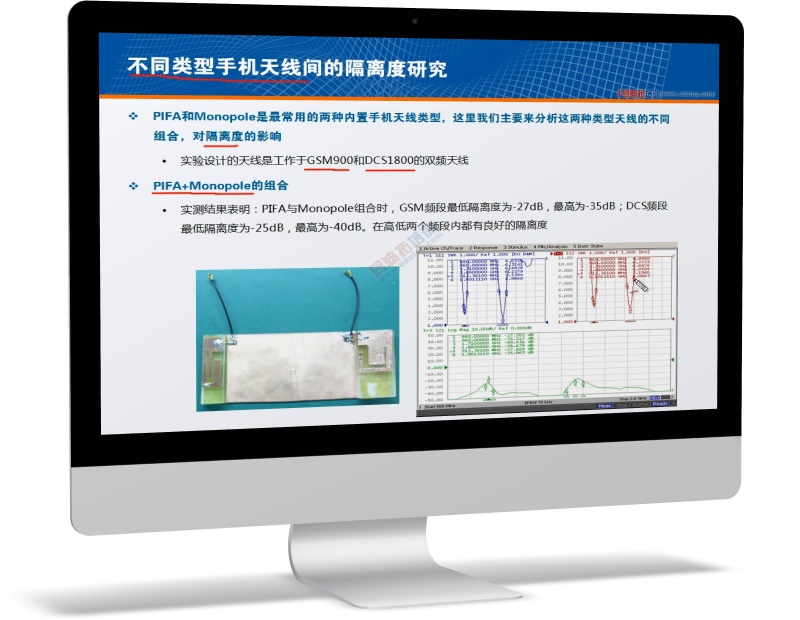

        現在智能手機集成的無線功能越來越多，這就要求手機內需要設計多副天線，多副天線同時存在時，就需要考慮天線之間的相互影響。本講主要來介紹如何分析多個天線之間的相互影響，以及如何從設計的角度來盡量降低多個天線之間的相互影響 。課程還通過實例分析給出了在手機天線設計中降低多個天線間相互影響的一種方法。

        第十六講： 手機天線的研發設計過程簡介

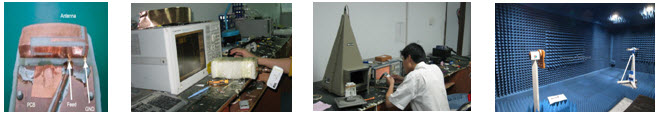

        簡單介紹一下在實驗室環境下，設計和調試一款手機天線的過程。
