CST仿真實例:圓柱形諧振腔的模式分析
波導諧振器一般可以由波導兩端短路形成,矩形和圓柱形諧振腔比較常見。矩形諧振腔模式的表示,是從波導的TEmn和TMmn變成了TEmnp和TMmnp,p是沿z方向的周期。之所以我們這里分析圓柱形,一是三個下角標更不容易理解(TEnip和TMnip),二是CST的Component Library里有自帶案例,圓柱形諧振腔加外電路,我們就以這個圓柱為基礎。

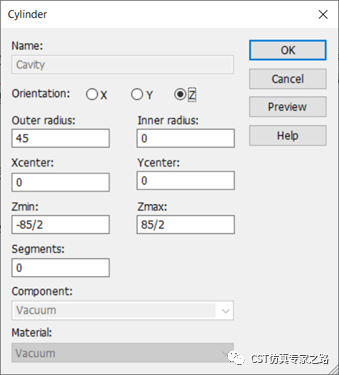

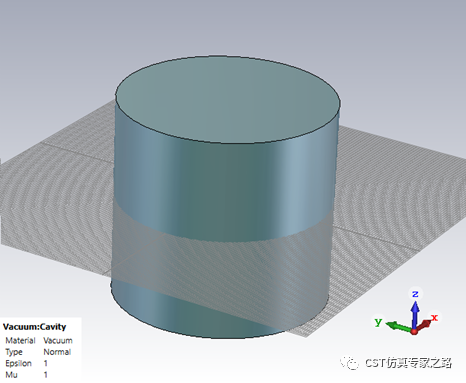

這里我們定義一個直徑90mm,高85mm的圓柱,材料為真空,背景材料為PEC所以是金屬腔。頻率就看2-3GHz吧。
E-solver本征模仿10個??纯? 全電邊界, 開始仿真。
看結果之前,先算幾個理論值分析一下:
(D*fmin)^2=(9*2000)^2=3.24E8
(D*fmax )^2=(9*3000)^2=7.29E8
(D/l)^2=(9/8.5)^2=1.121

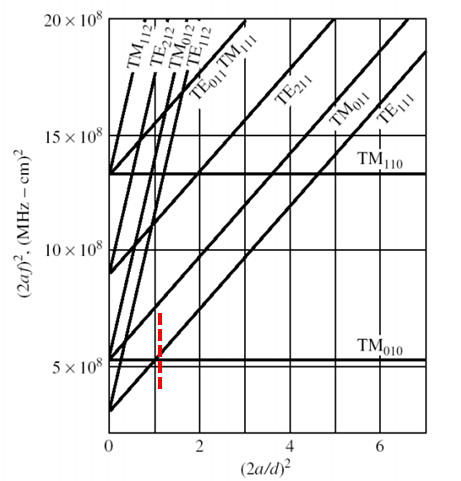

這里D是直徑,單位cm,f為頻率范圍,單位是MHz,I是圓柱高,單位cm。然后在下面理論模式圖中找,縱坐標大概3-7,橫坐標1.1,也就是紅虛線工作區域:
David M. Pozar, Microwave Engineering, Third Edition, JohnWiley & Sons, Inc. 2005.
不出意外的話,仿真結果應該能看到這個頻率范圍內至少兩個模,TM010和TE111,因為紅虛線有兩個交點。TM011目測可能差一點點,也就是說,這個圓柱尺寸,TM011頻率確實在3GHz左右,可能3GHz多一點,那就不在我們分析頻率之內。不過好在E-solver把你想看的模式都給你,所以我們的十個模就是這條紅虛線向上數的交點(有些交點有簡并模,degenerate mode,就是一個點但是倆個模)。下面就開始驗證這些模式。

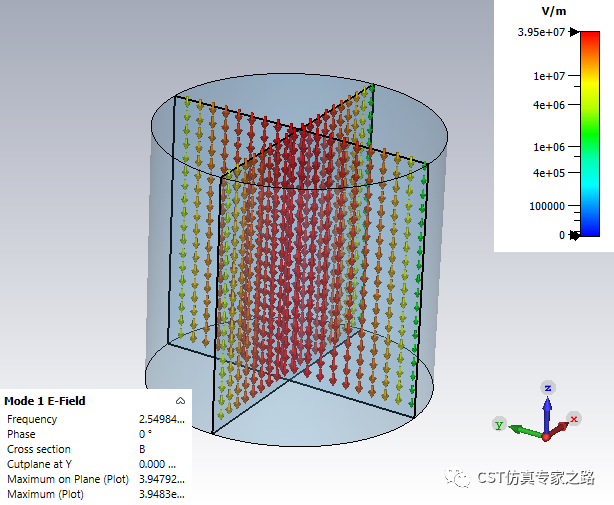

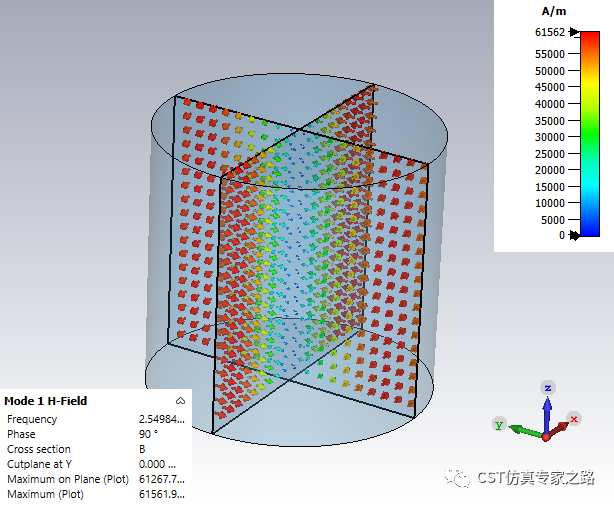

Mode 1 = TM010,頻率2.54GHz:
磁場矢量始終在X-Y平面上,垂直于傳播方向Z,所以是TM(transverse magnetic)。沿X-Y平面(Z任意,半徑任意)繞一圈,磁場電場都不變,就是沒有周期性,所以n=0;直徑方向(比如X中軸或Y中軸,磁場是一個周期正弦波(正>零->負),所以i=1;Z方向均勻沒有周期性,所以p=0。
該模式是基本模式,那實際有什么用呢?因為中心電場均勻,可用于諧振圍繞方法測量電介質,只需將樣品放中間,對模式影響不大,但諧振頻率或Q值有一點變化,所以能測量介電常數。

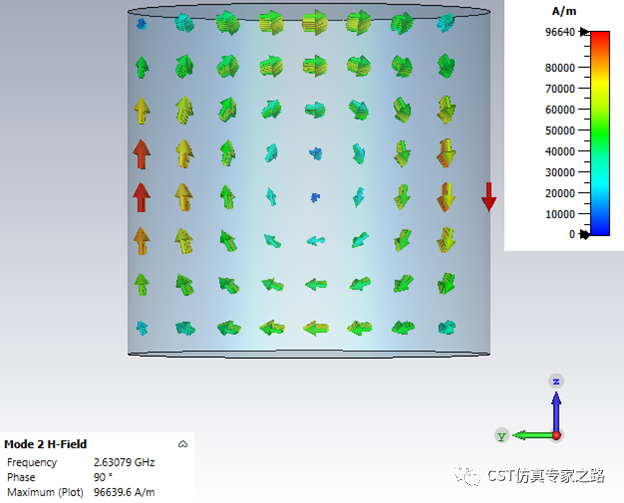

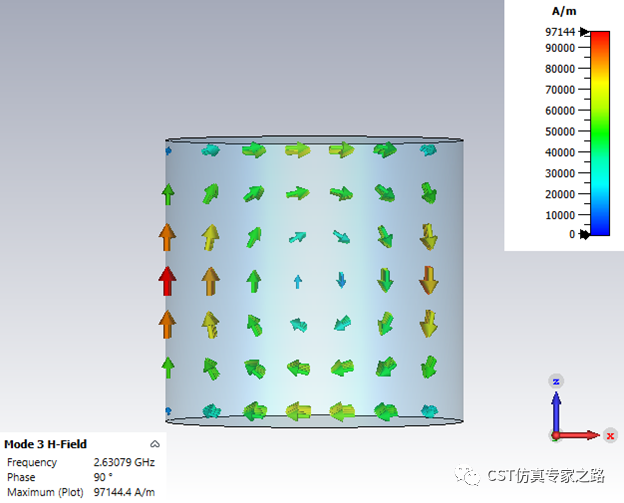

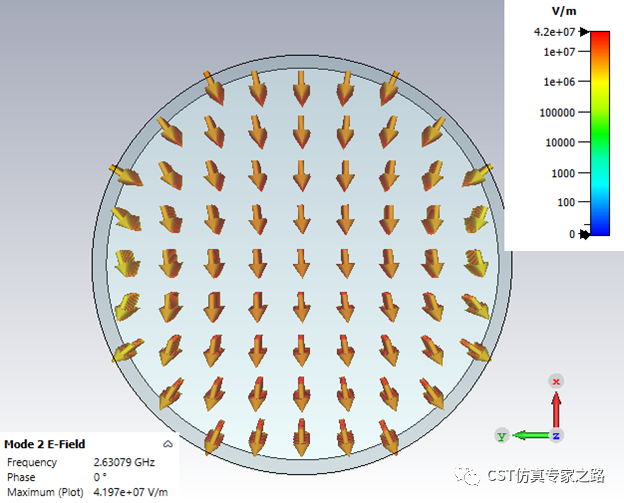

Mode 2/3 = TE111,頻率 2.63GHz
簡并模,從上面看,兩個模的電場正交就像小蠻腰,側面看磁場是纏繞電場的束腰。電場平行X-Y平面,所以是TE。沿X-Y平面繞一圈,磁場一個正弦周期(正-> 0 -> 負-> 0-> 正),或者看電場(進->出->進),所以n=1; 直徑方向,磁場是一個周期正弦波,所以i=1;Z方向束磁場腰轉一圈,所以p=1。
該模式也不是沒有用,比如之前理論模式圖里紅線左側區域,有一小部分是以TE111為基礎模的,也就是圓柱比較高挑的時候,可用于微波霍爾效應測量。簡單的說,還是樣品放中間,用簡并模之一去激勵,另一個模輸出信號,然后通過Q值變化,算出樣品的電導率。當然類似的TE112模式也可以這么用哈,還能騰出一半的腔體設計別的東西。

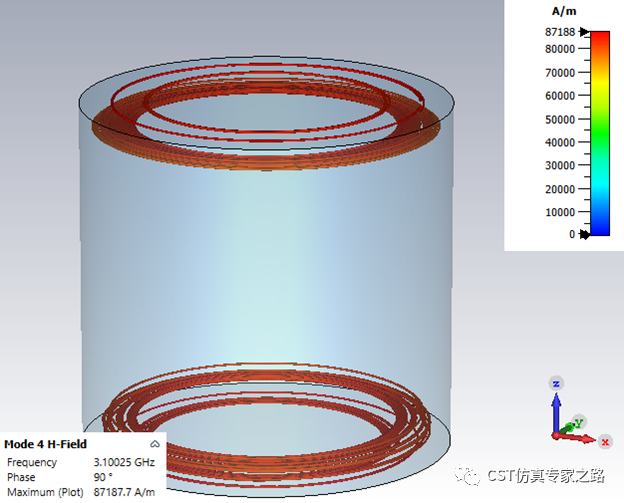

Mode 4 = TM011, 頻率3.1GHz
怎么樣,之前目測的挺準吧,這個模超過我們2-3GHz的范圍了。高次模箭頭太亂不好看,換streamline視圖,所以電場從圓柱高攔腰一半處進(出),兩圓心出(進)。根據我剛才的“瘦腰”原理,可以預測磁場應該又掐脖子又掐腿,磁場與X-Y平面平行,所以是TM。沿X-Y平面繞一圈,電場磁場都均勻沒有周期性,所以n=0;直徑方向,電場磁場都是一個周期正弦波,所以i=1;Z方向雖然電場磁場都有兩束,但方向相反,所以還是一個周期,p=1。能匝起來的單束里面就都是一個方向。

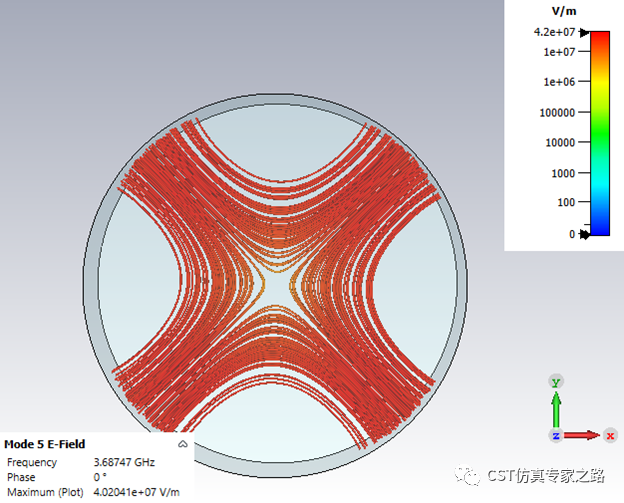

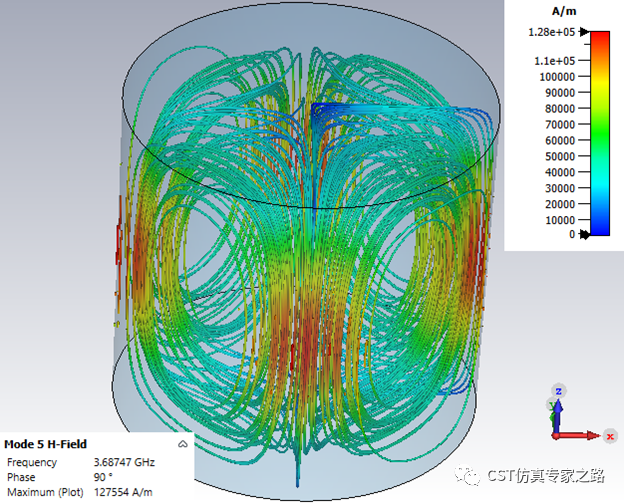

Mode 5/6 = TE211 頻率3.68GHz
沿X-Y平面繞一圈,電場磁場都兩有兩個周期,所以n=2;直徑方向,電場磁場都是一個周期正弦波,所以i=1;Z方向磁場繞一圈,p=1。這里展示Mode5就夠了,Mode6簡并模轉45度正交就行。

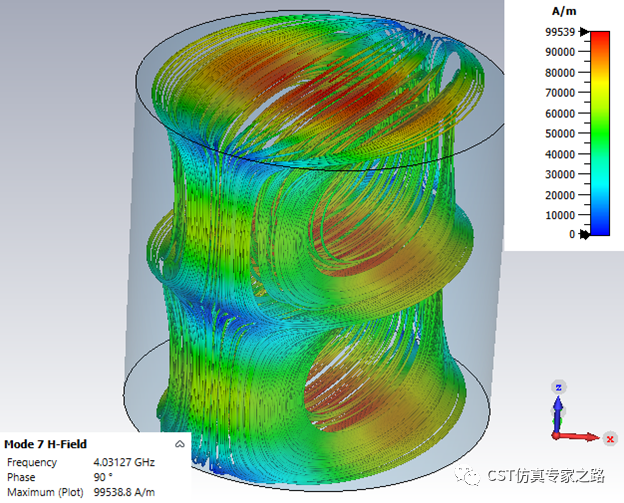

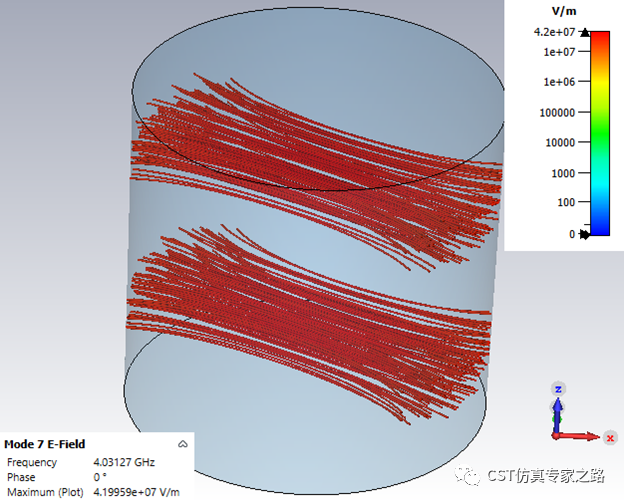

Mode 7/8 = TE112, 頻率4.03GHz
沿X-Y平面繞一圈,電場磁場都1個周期,所以n=1;直徑方向,電場磁場都是一個周期正弦波,所以i=1;Z方向磁場繞兩圈,p=2。這里展示Mode7就夠了,Mode8簡并模轉90度正交就行。

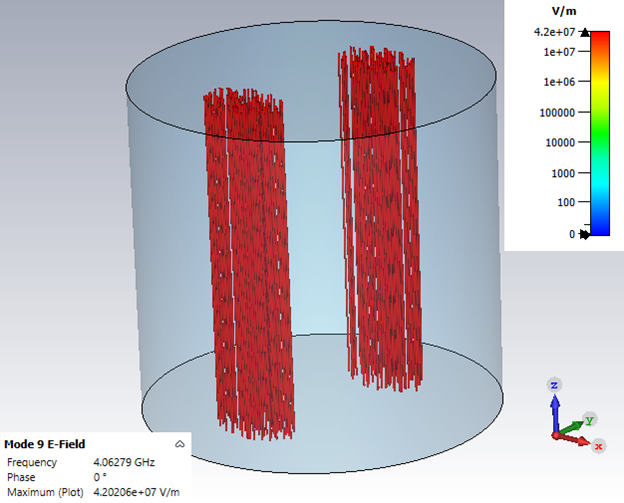

Mode 9/10 =TM110, 頻率4.06GHz
沿X-Y平面繞一圈,電場磁場都1個周期,所以n=1;直徑方向,電場磁場都是一個周期正弦波,所以i=1;Z方向磁場繞兩圈,p=0。這里展示Mode9就夠了,Mode10簡并模轉90度正交就行。
所以我們一口氣一共看了十個模,一直看到了TM110,其實再往更高頻率看還有模很有用呢,比如TE011,電場在X-Y 平面上,所以電流只在側壁上,兩端圓面沒有電流,所以不需要很好的密封,Q值高,可用于頻率計。同學應該可以自己增加模數仿真觀察,看第十幾個才是TE011。
補充內容1:

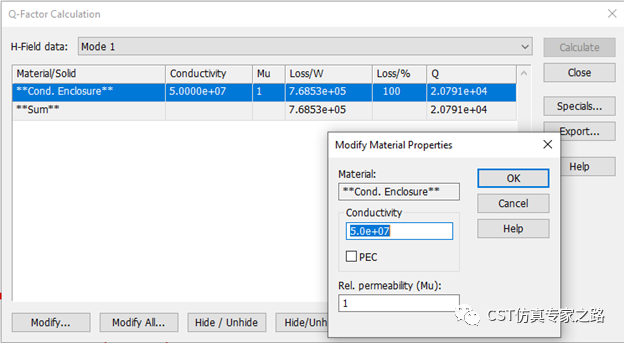

后處理Lossand Q 可以算出每個模式的能量損耗和品質因數。
只有損耗大于零,才有Q值,所以這里PEC不是用理想導體,而是可以定義電導率的,
補充內容2:

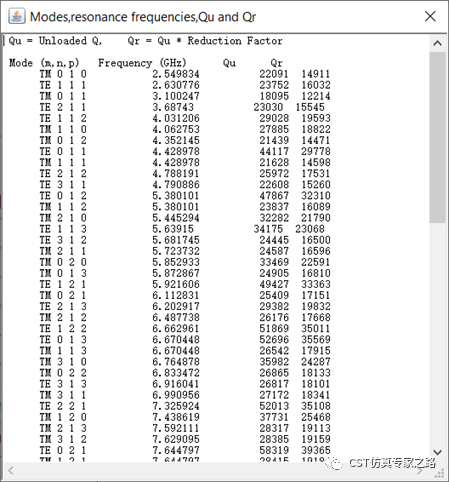

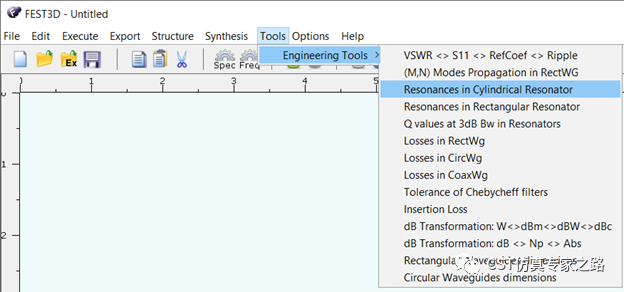

我們還可以用CST幾年前收購的FEST3D軟件里小工具驗證一下理論值。
補充內容3:

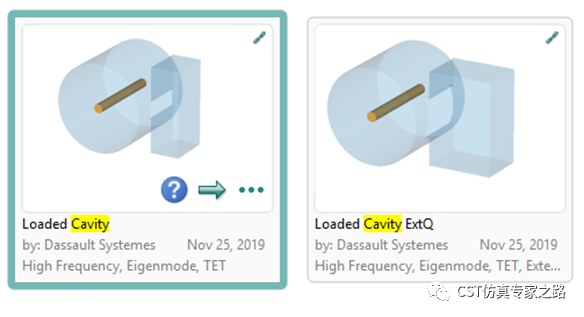

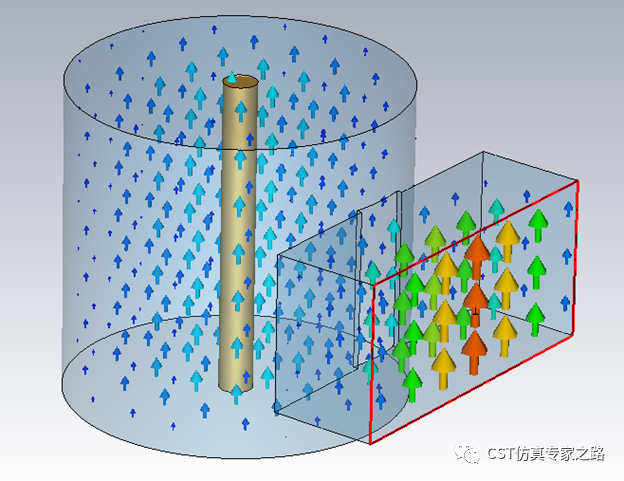

這個尺寸的諧振腔就是Component Library里面的Loaded Cavity 案例里的圓柱體,案例還加個介質柱,會影響諧振頻率和Q,外接波導可用來激勵TM010基本模,同學可以打開學習。
最后劃重點:
1. 諧振模式很多,多觀察才能理解三個下角標的定義。
2. 磁場總是給電場束腰,這樣比較容易理解。
3.高階模用Streamlines方式觀察比箭頭矢量場容易的多。技巧就是,能匝起來的單束里面就都是一個方向,分開的雙束就是相反方向,線圈密度和大小均可調節。
4. 并模互相正交,正交不一定是旋轉90度,高階??梢允?5度,30度等等。
5.諧振腔或腔體濾波器建模有點特殊,是只畫介質材料就可以,空白部分就是背景材料,通常定義PEC就好,注意不是導電率無窮大的PEC。
