貼片天線陣列CST仿真設計實例(1)
平的矩形金屬片或“貼片”組成,安裝在用作接地平面的較大的金屬片上。相控陣是可掃描的陣,其中無線電波束可以被電控,而無需物理旋轉天線。該陣列結合了許多小型天線,可實現有效的高增益。工程應用包括廣播,雷達,空間通信等。
使用Antenna Magus合成S頻段頻率的貼片天線,使用CST陣列任務使用此單元構造和分析陣列。

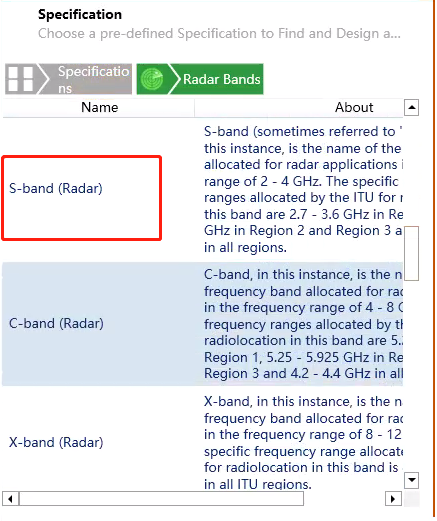

首先打開天線庫,選擇雷達波段,選擇S波段,如下圖所示:

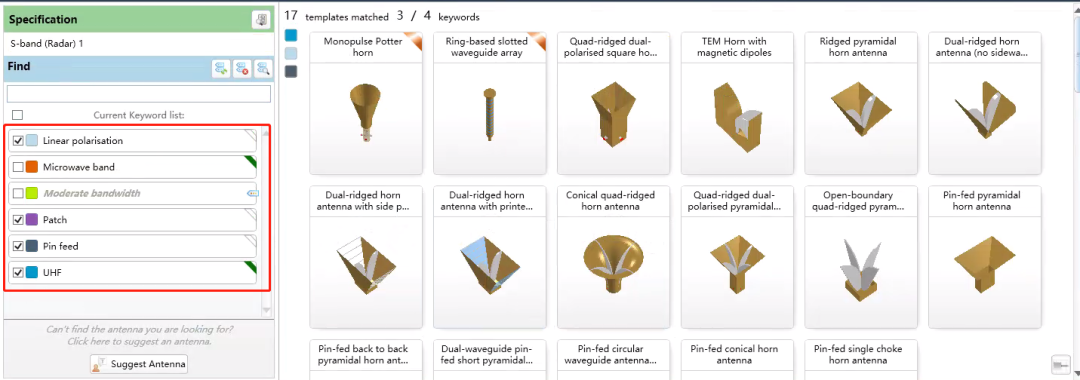

所選規范返回數百種拓撲。通過輸入3個關鍵字(包括Patch、Linear Polarisation、Pin Feed)來完善規格搜索,如下圖所示:

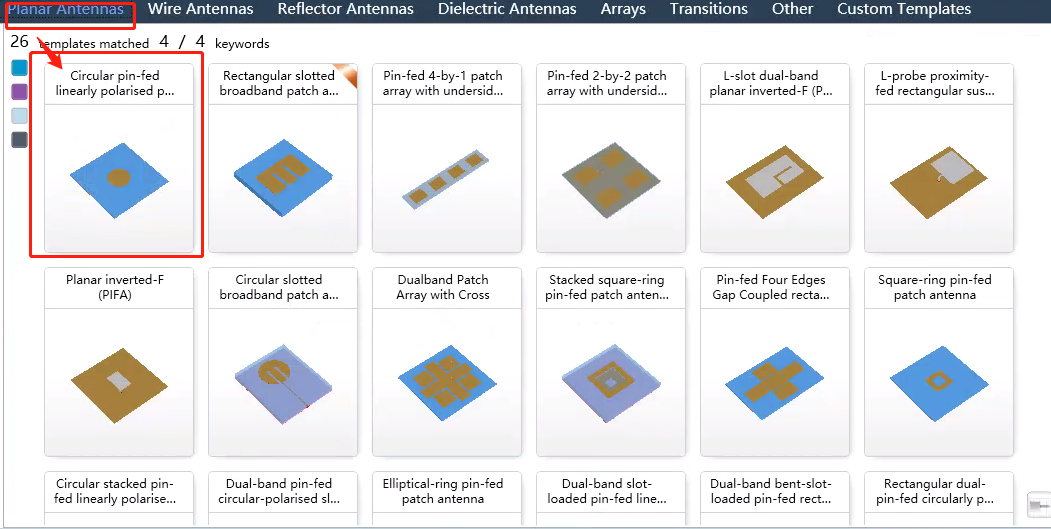

本次講解中將使用圓針饋電線性極化貼片天線。如下圖所示:

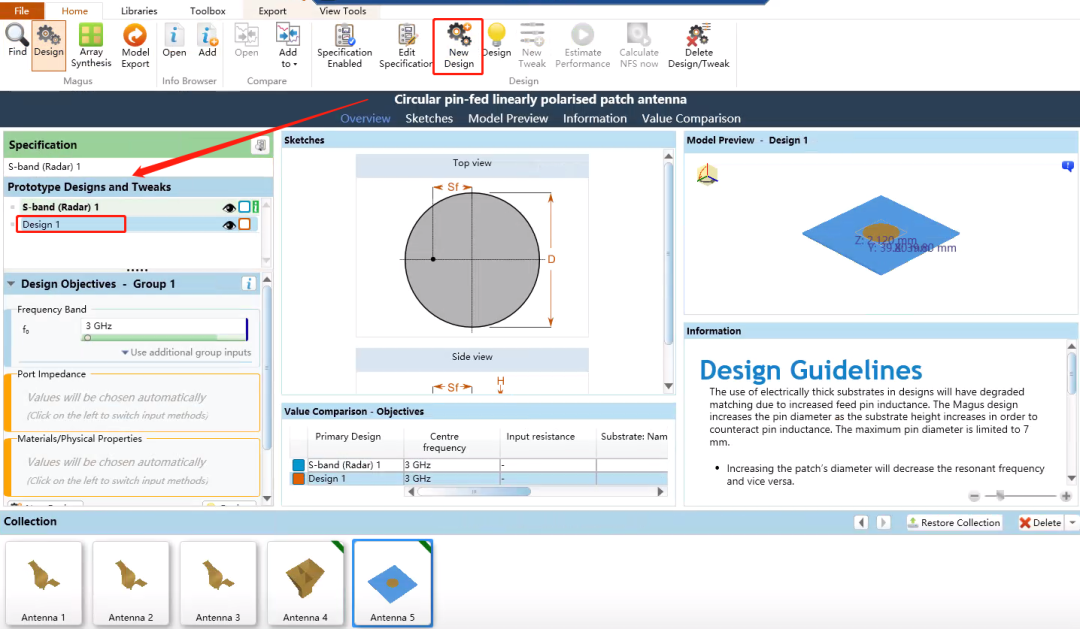

通過單擊左垂直的橙色功能區,將端口阻抗指定為其他設計目標。設置Rin = 50歐姆。

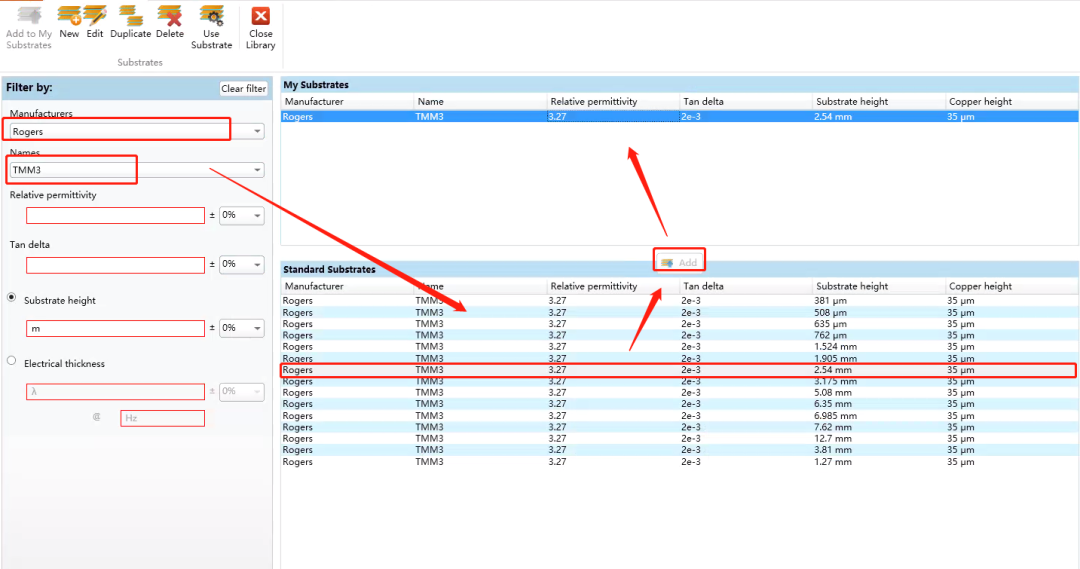

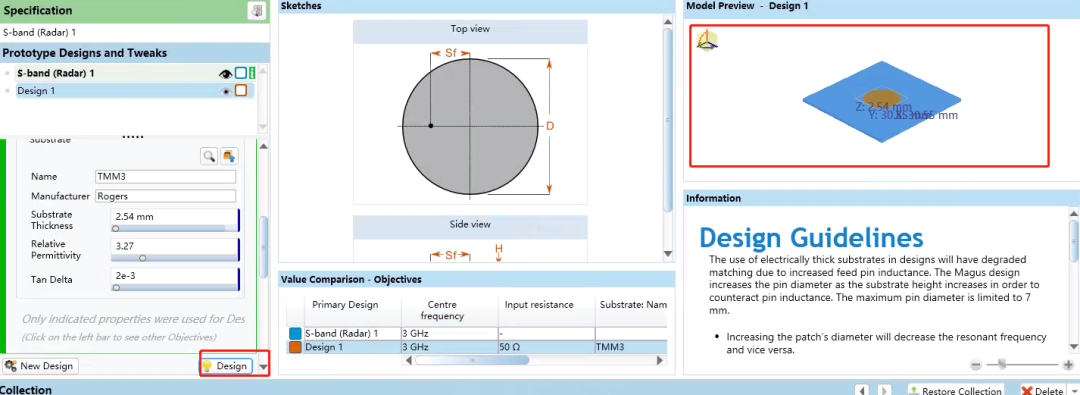

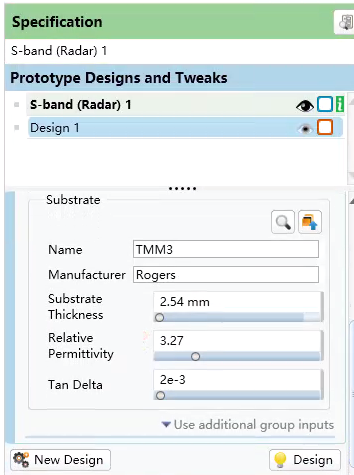

通過單擊左上角的橙色色帶,將貼片基材的材料指定為其他設計目標。

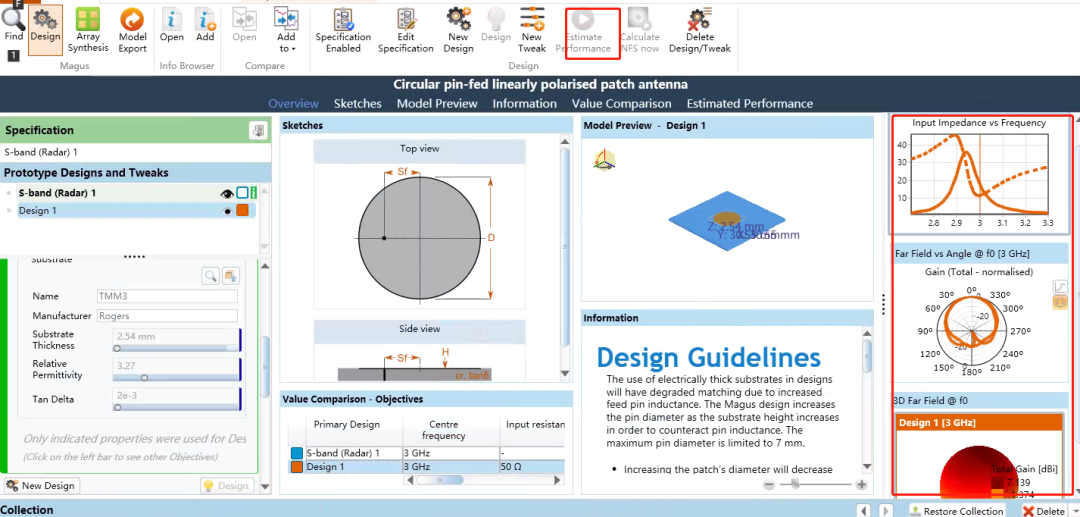

估算效果,可以快速估計S參數和Farfield天線的性能。如下圖所示:

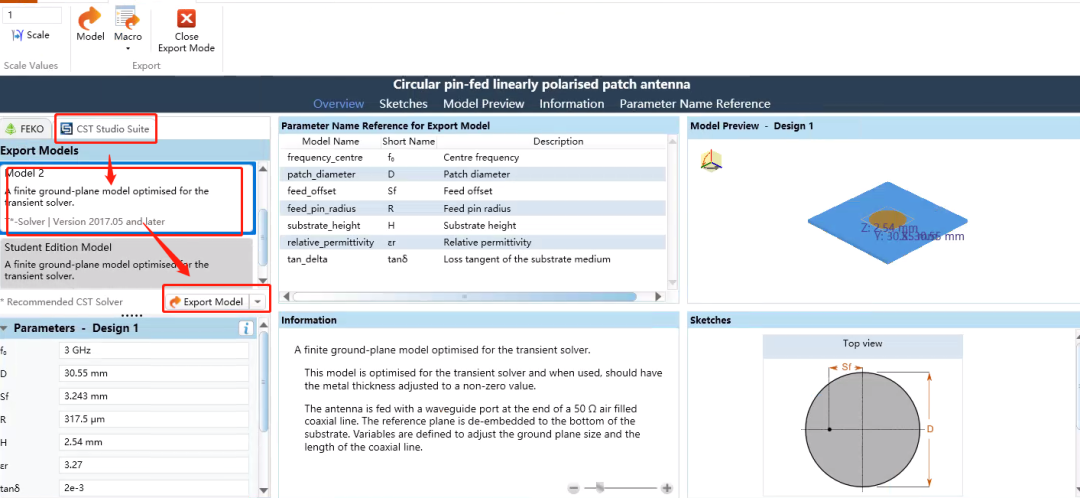

導出模型,如下圖所示:
打開導出模型

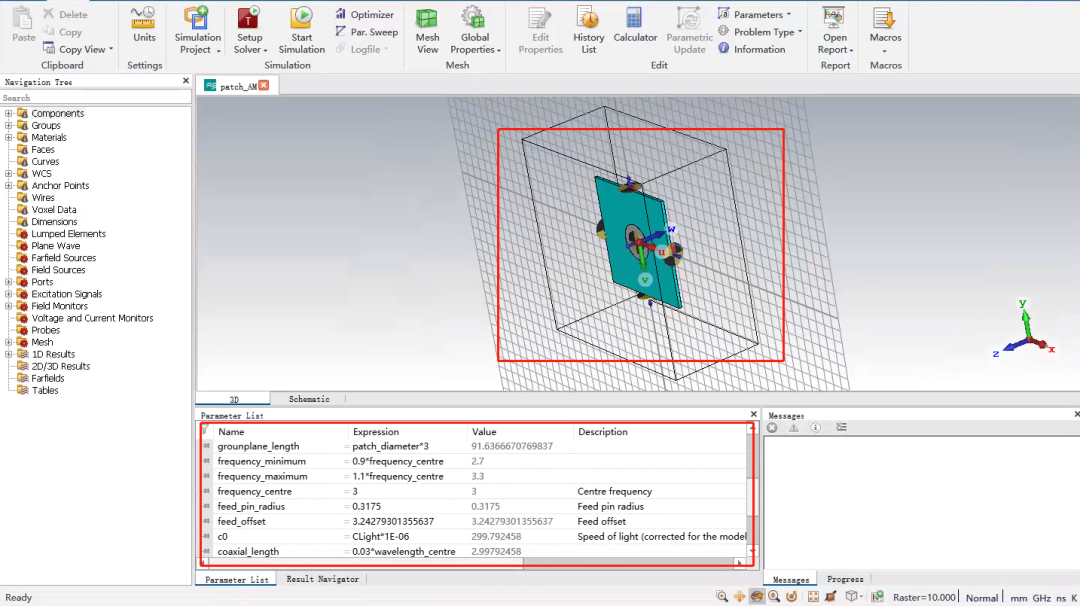

使用CST Studio Suite打開patch_AM.cst。請注意,.cst模型是完全參數化的。
EM項目設置
從Antenna Magus導出文件時,將配置所有EM項目設置。

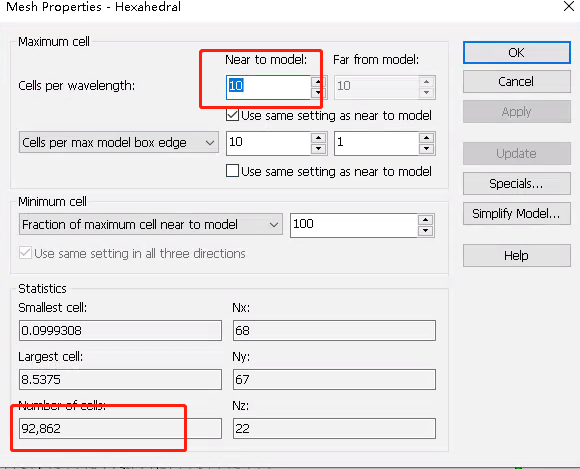

劃分網格,如下圖所示:

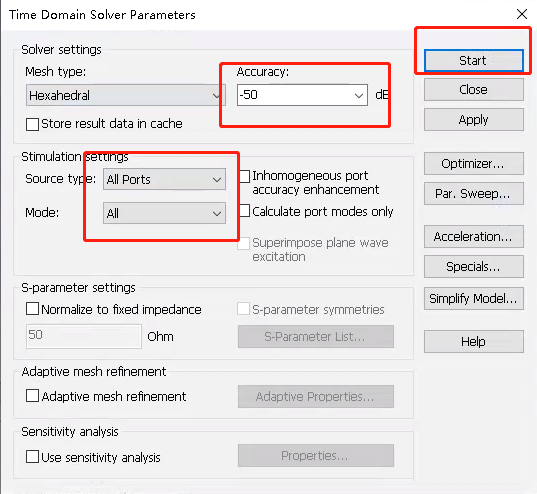

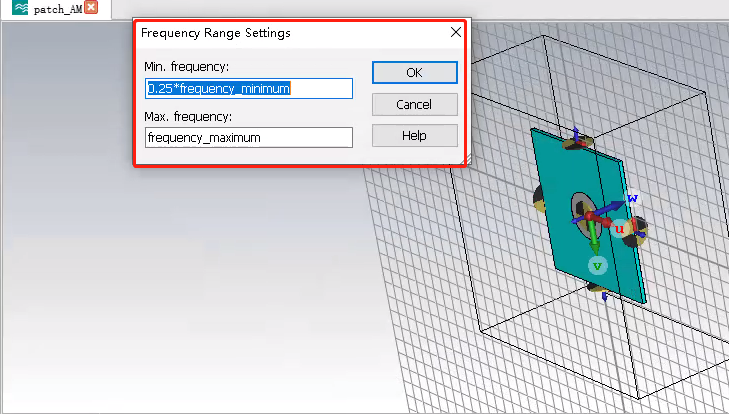

求解設置,如下圖所示:

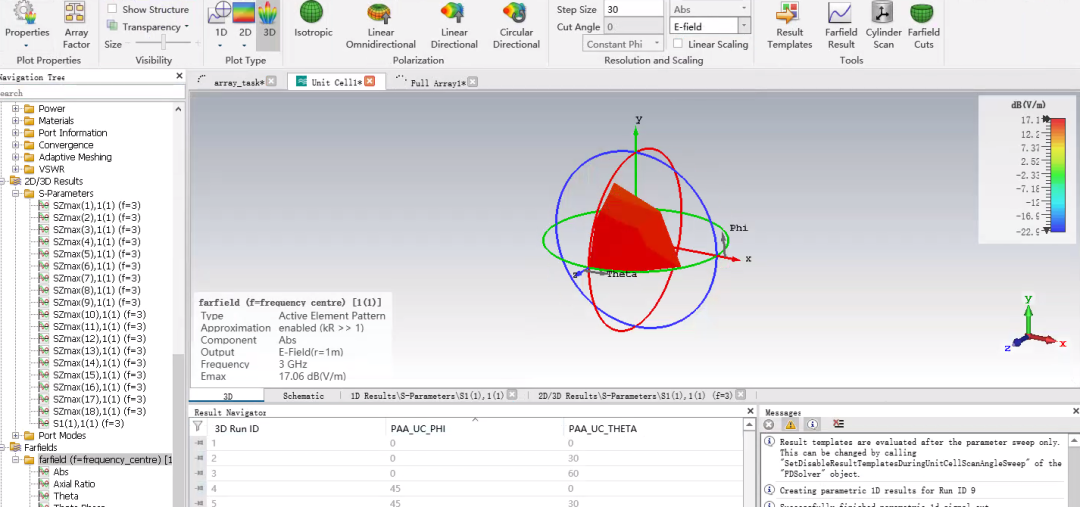

遠場方向圖查看,如下圖所示:
貼片天線是定向天線,其主瓣指向?qū)掃叿较颉?/p>
S參數,最初的Antenna Magus設計接近指定頻率。為了將最低頻率移至3 GHz,需要稍微調整貼片。

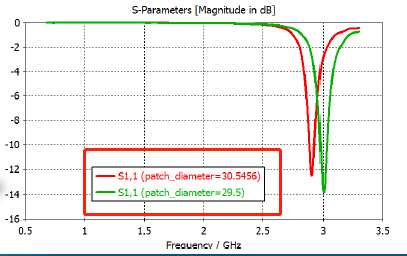

如果貼片的直徑減小,則諧振頻率會以更高的頻率移動。如下圖所示:
