RFID/NFC天線線圈CST仿真實例（3）- 優化匹配S21, 場路結合
之前寫了兩期RFID線圈案例，模型其實自帶案例里面有：
RFID/NFC天線線圈 - 耦合系數k - 電感L方法，阻抗Z方法，電路UI方法
RFID/NFC天線線圈 - 匹配電路，負載和功率距離
這期我們看看RFID自帶案例，內容用到優化器和觀察場。

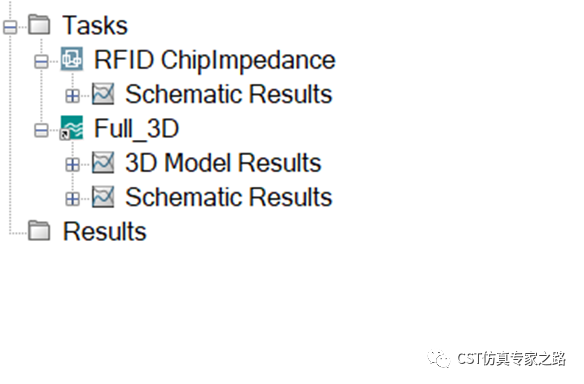

打開自帶案例，里面有兩個任務，第一個是個電路任務，非常簡單，只是查看了一下芯片的負載阻抗。第二個是個三維仿真任務，里面還有一些電路任務，這個是主要內容。

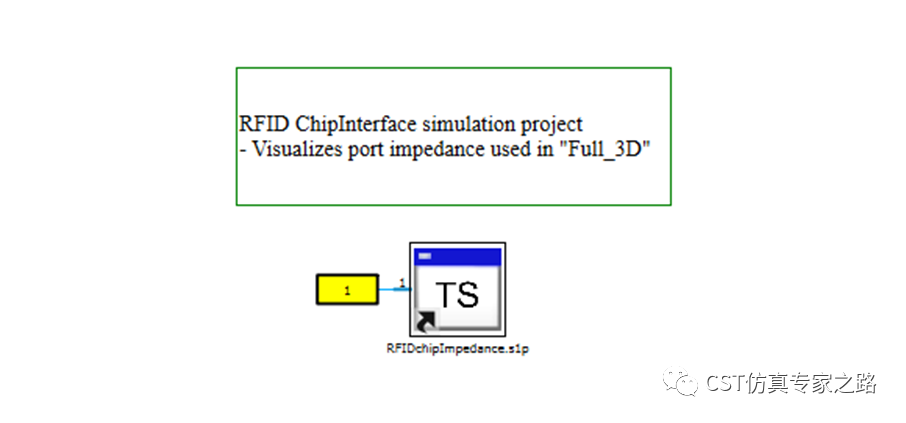

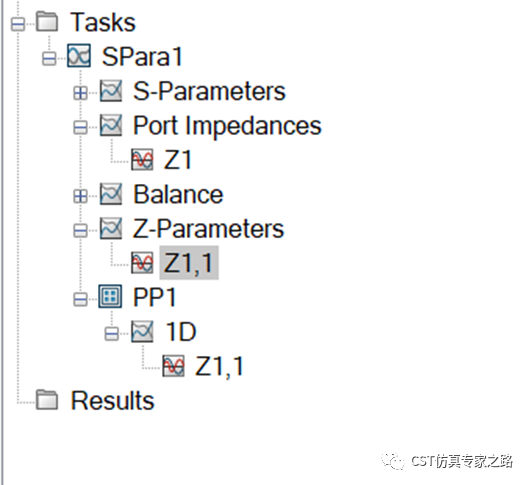

先看下第一個任務，就是查看S1P文件，用S參數任務：

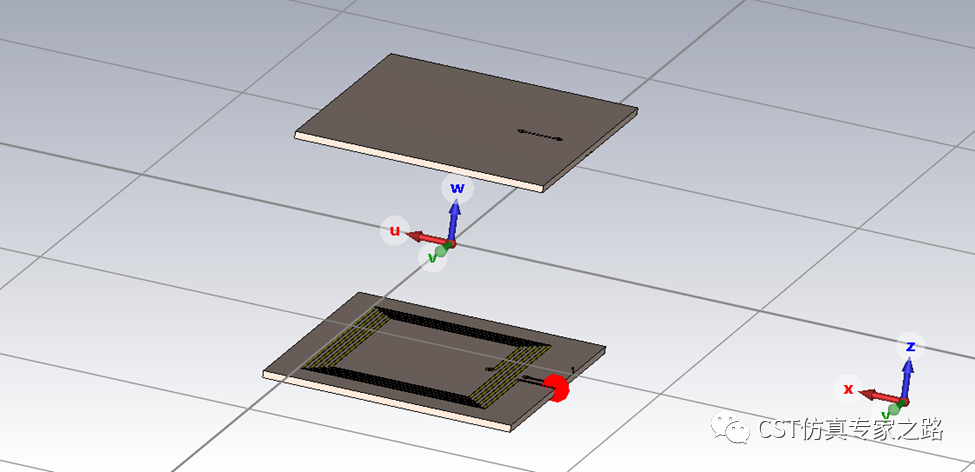

然后我們主要看第二個任務：

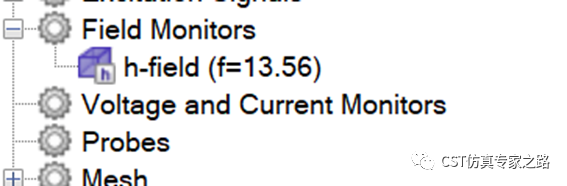

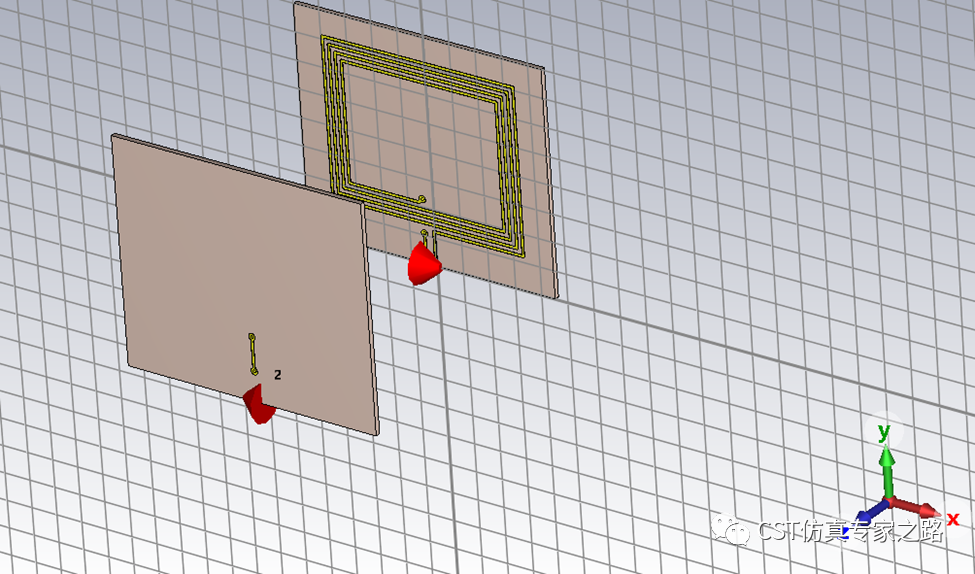

注意三維環境中定義了磁場監視器：

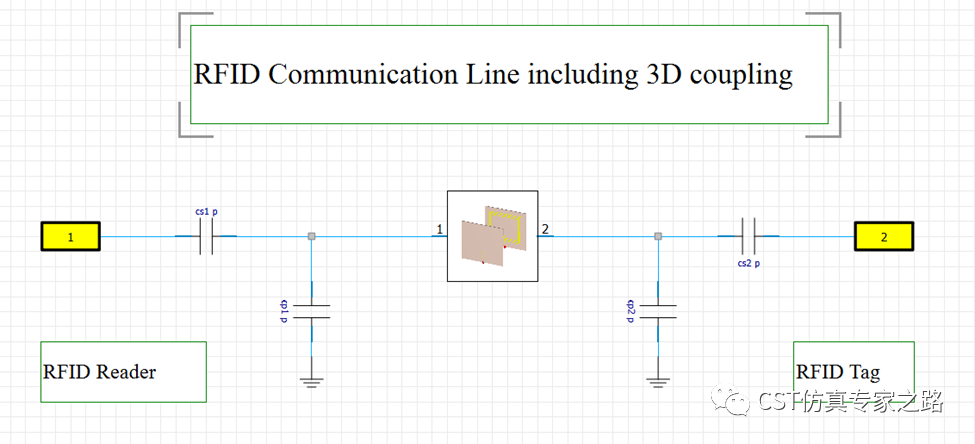

然后前往電路，可見匹配電路的元件參數為cs1, cs2, cp1和cp2四個電容：

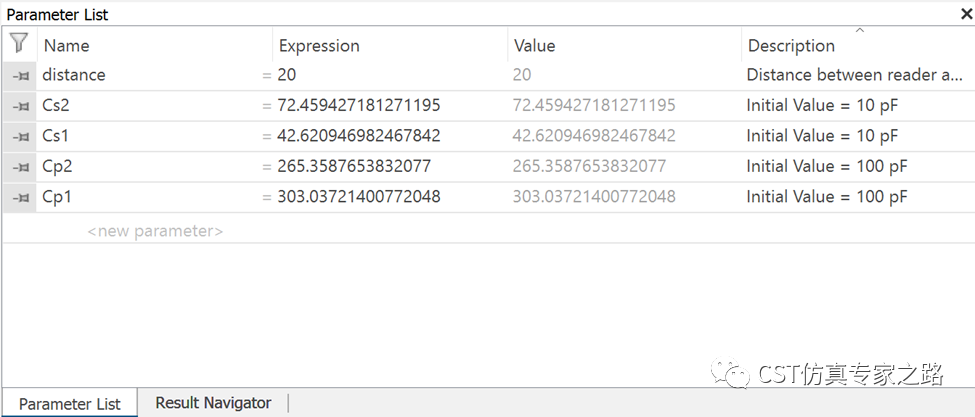

參數列表中有已經優化好的電容參數，其中distance參數是三維中控制兩個線圈之間距離的。
這里有四個大任務，我們重點來看一下都分析了什么：

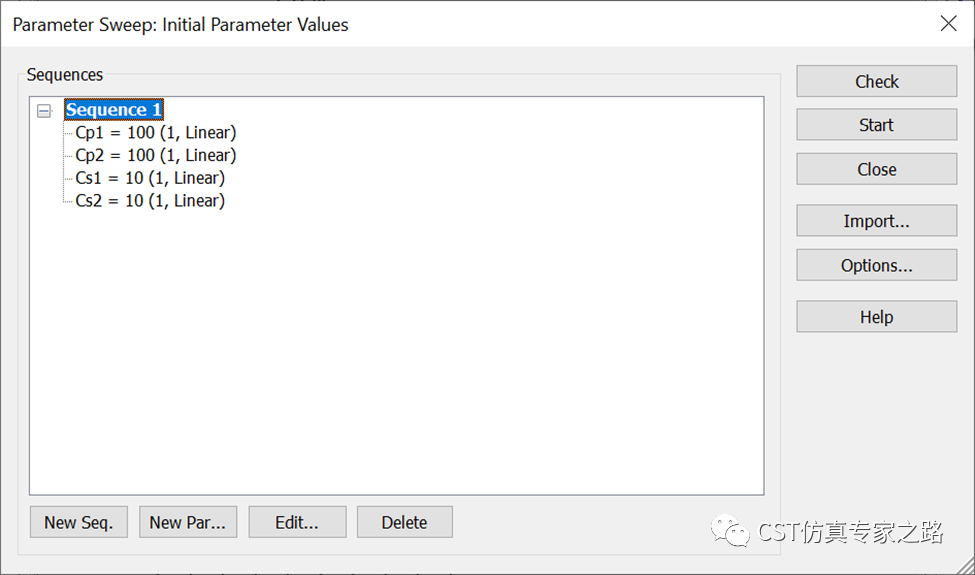

1. 掃參任務下的S參數任務：
這是保留初始參數以及參考S參數結果的一個技巧，因?yàn)槲覀冞€要優化電容參數，所以保留一份初始值和S參數結果可以這樣做。

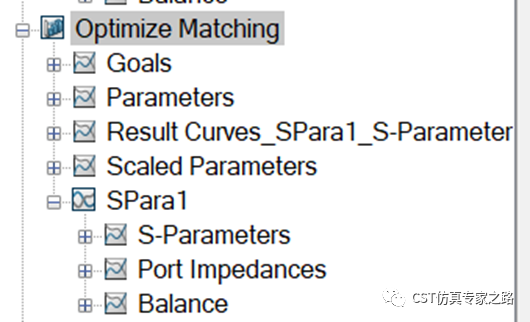

2. 優化器任務：
這里的優化器任務中也加了一個S參數子任務，因?yàn)槲覀兊膬?yōu)化目標是S21。

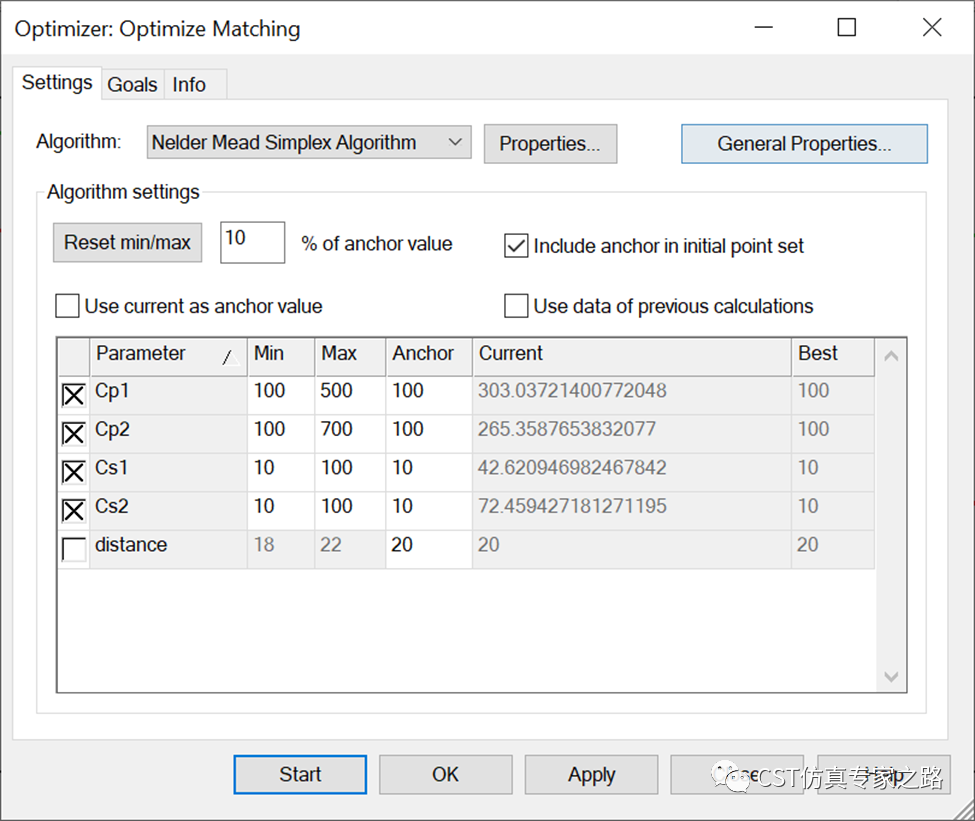

查看優化器優化的參數

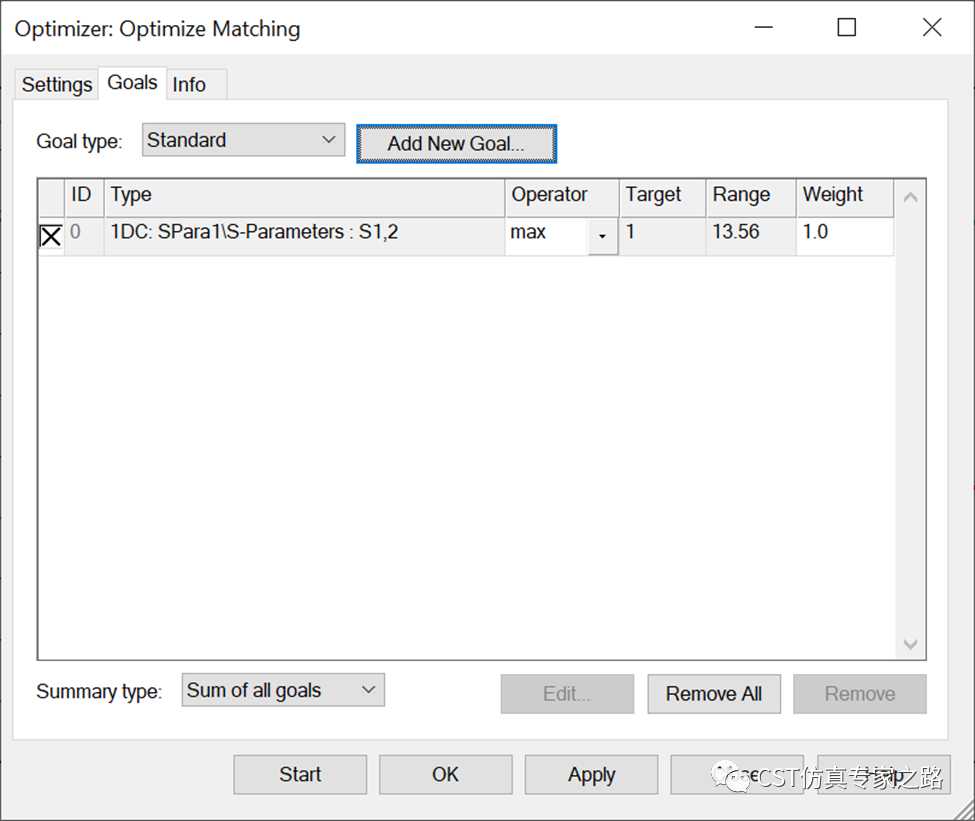

優化目標為S12在13.56MHz最大：
3. 獲得激勵磁場

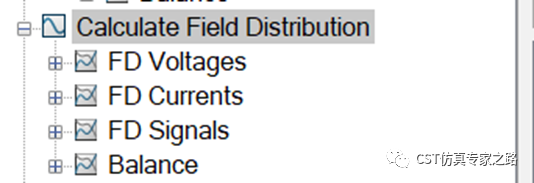

第三個任務是個AC任務，名字改掉了但是圖標能看出來：

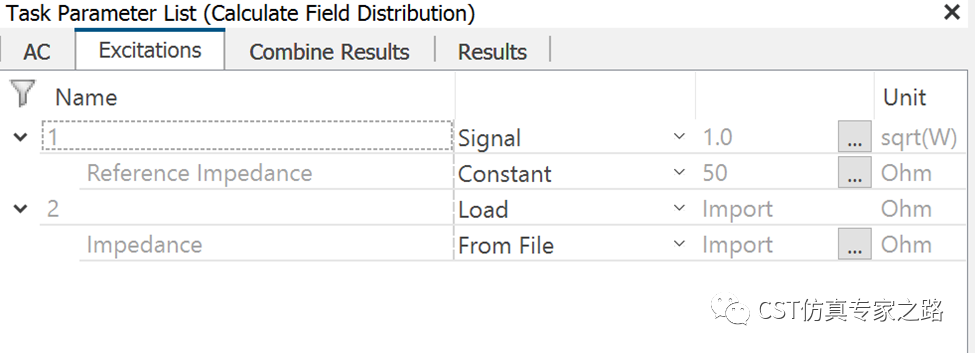

這里端口1激勵了一個信號，端口2是負載，也就是之前簡單查看的那個S1P芯片阻抗作為負載。

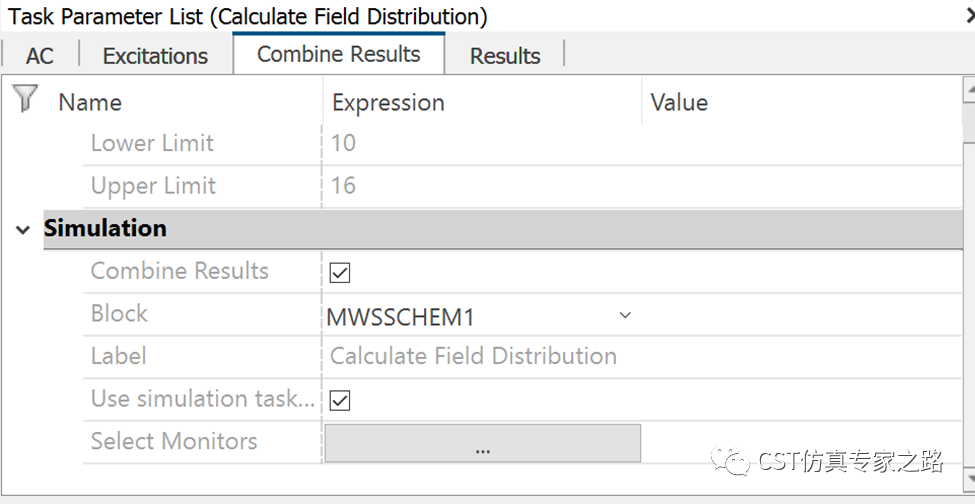

Combine Results有勾選：

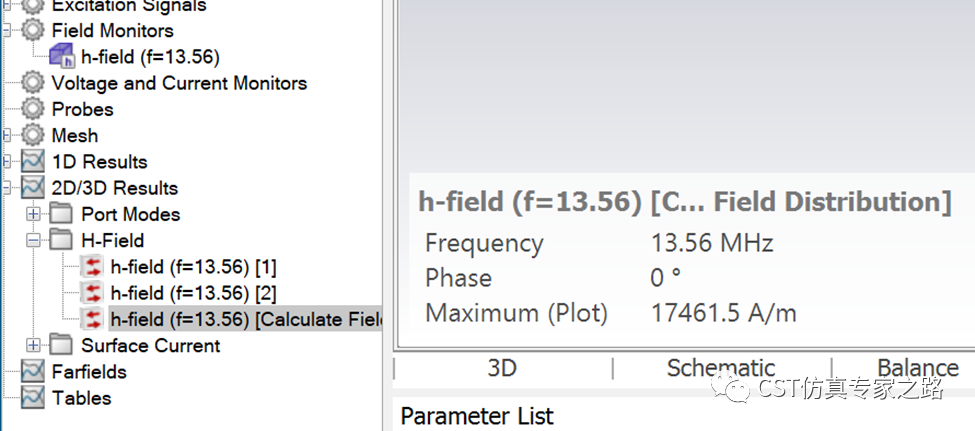

加上之前定義過H場監視器，這樣回到三維環境就可以看到考慮了電路的H場：

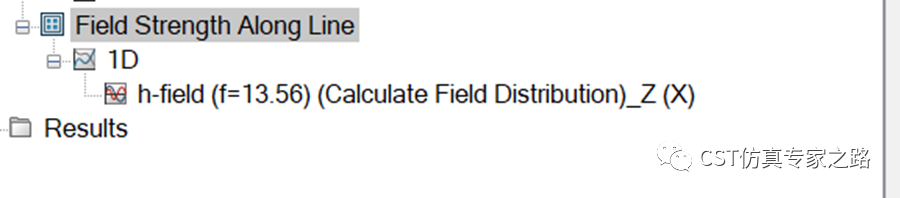

4. 場強提取

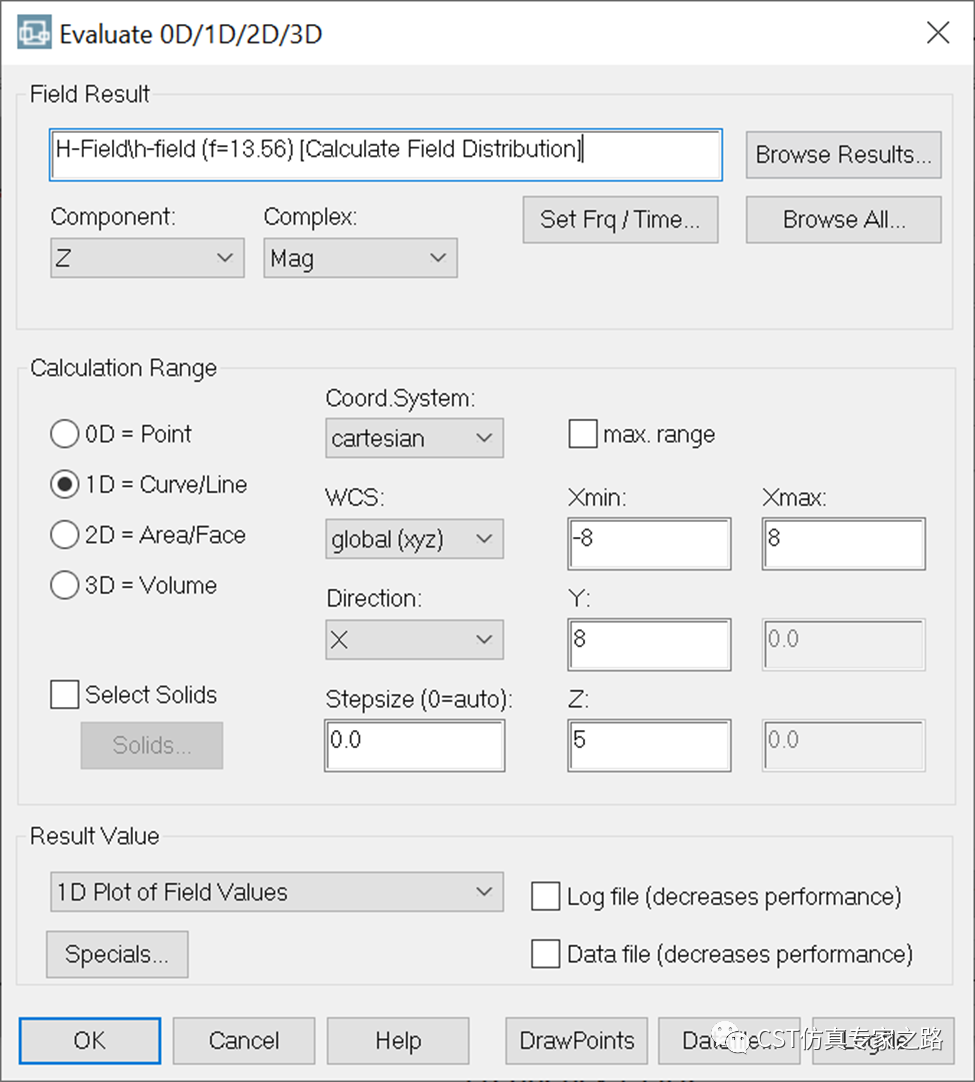

最后一個任務就是提取某一條線的H場強：

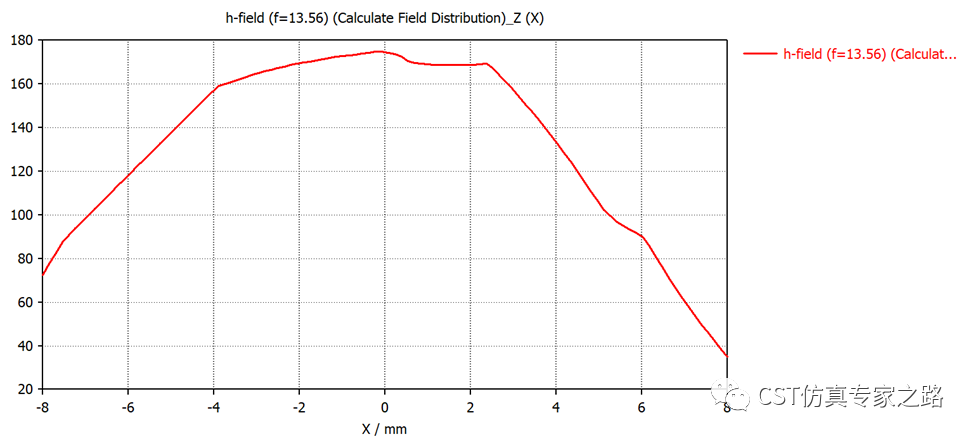

可見線圈中心的場最強。
小結：
1. 自帶案例里面的結果經常是選擇性保存的，想要完整結果需要更新任務重新獲取。
2. 優化器其實很簡單，選擇優化的參數與范圍，定義目標參數就可以了。
3. 場監視器+AC任務勾選Combine Result，就能得到考慮電路的場分布。感興趣的朋友可以查看一下沒有電路的場分布，看看區別。
