CST共模電感仿真實例(4)-高頻阻抗篇
本期將分享共模電感高頻阻抗仿真，愿每個人都能在兜兜轉轉中找到自己的春天。
基于F slover的電感高頻阻抗仿真
Step2：創建磁芯材料；這里可以參考本系列中的仿真實例126：CST共模電感仿真建模篇——同心同力同向行中關于磁芯材料的建模。

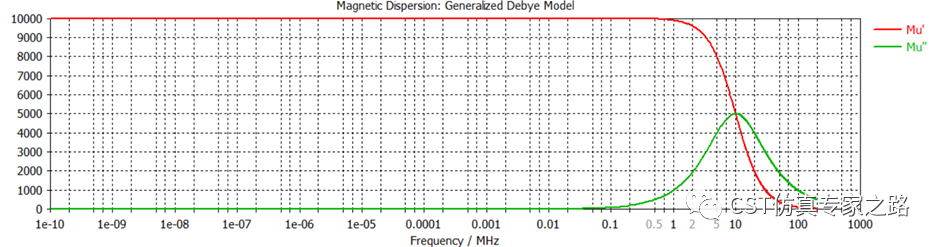

下圖采用一階Debye模型創建Mu-frequency的曲線，用來仿真共模電感的差共模感量及阻抗隨頻率的變化。

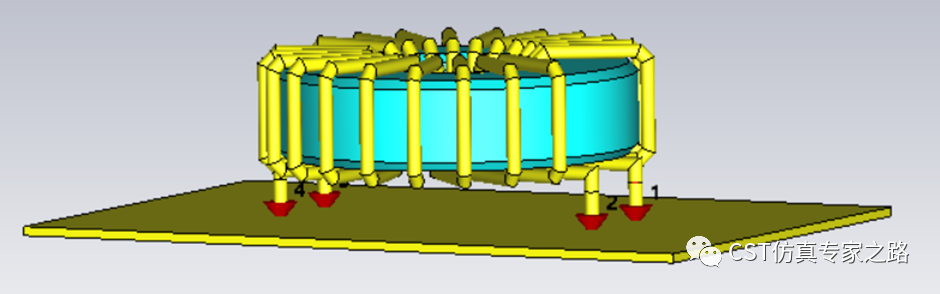

Step3：創建參考平面，添加離散端口，如下圖所示

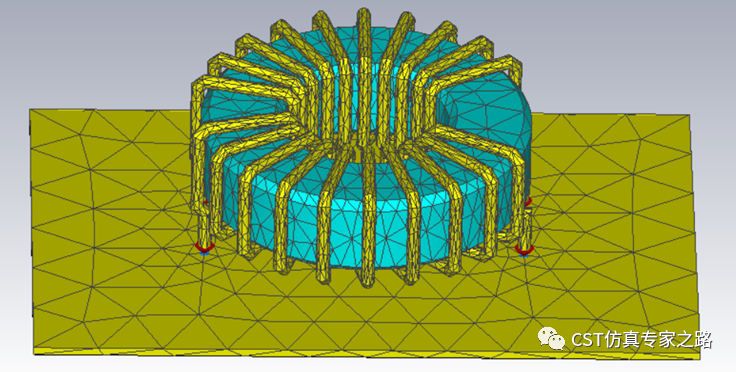

Step4：設置仿真頻率，如0.15MHz—200MHz。設置網格，如果提前選擇合適的仿真模板，網格通常可以采用默認設置。網格剖分如下圖所示。

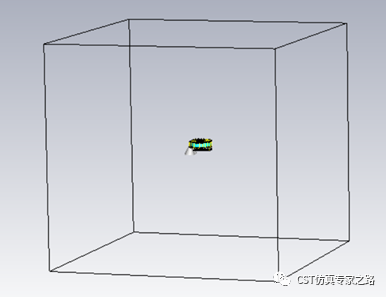

Step5：Background及邊界條件設置。Background中的Surrounding distance盡量大，建議模型大小的5-10倍。邊界條件可以設置為電邊界或者OPEN。

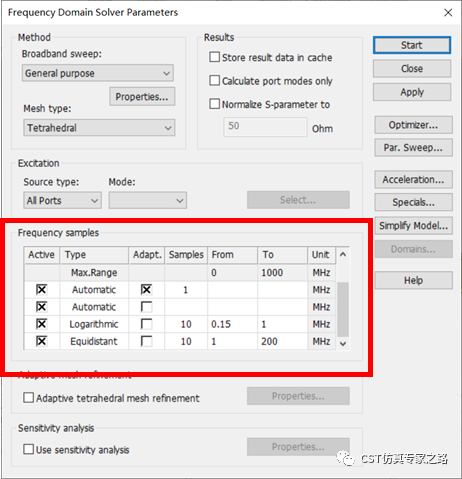

Step6：求解器設置；F solver通常使用默認設置。同時可以根據仿真需要，添加一些計算頻點。

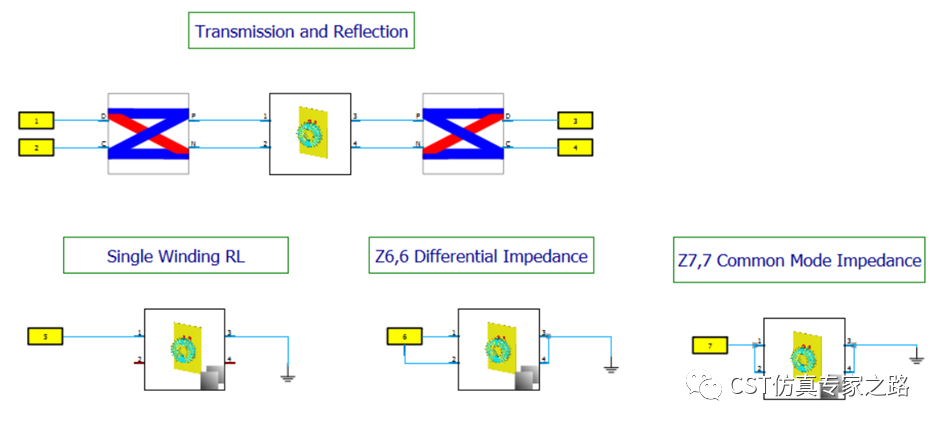

Step7：切換到schematic界面，創建差共模阻抗仿真電路及S-parameter Task，并激活Z參數。如下圖所示。

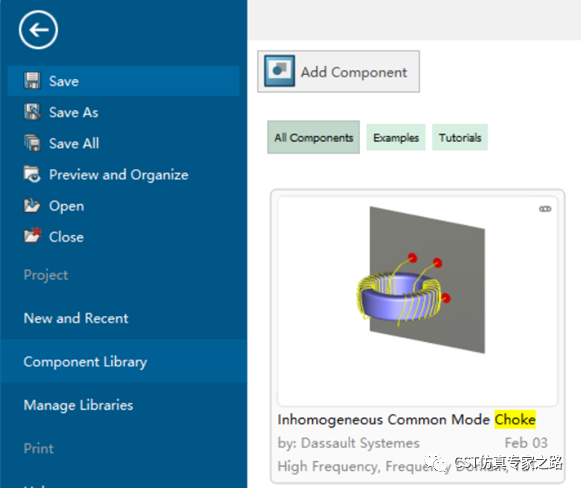

具體細節可以參考CST 2023 component libraries中的案例
【仿真結果分析】

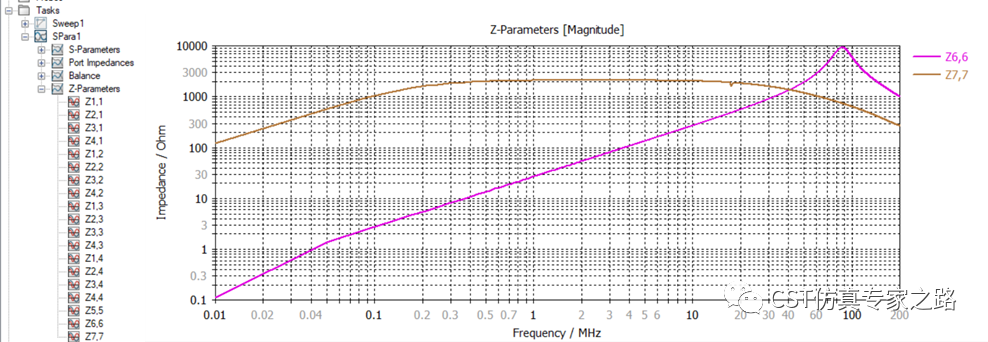

在Schematic界面Task -S-parameter的文件夾中可以查看差共模阻抗結果，如下圖所示Z6,6為共模阻抗，Z7,7為差模阻抗。
以上和大家分享了基于F solver的共模電感差共模阻抗仿真。仿真方法簡單而實用，一如春天用最樸素的溫度讓萬物蘇醒，充滿希望。感興趣的朋友可以去嘗試，相信在美好的春光里，一定會有令人欣喜的收獲。
