超材料光子晶體色散圖CST仿真實例

之前寫過二維光子晶體六邊形周期結構的色散圖仿真，以及多重模式下利用布洛赫定理進行模式挑選。

2022新功能包括直接定義60度XY軸的六邊形周期結構，得到色散圖。使用六邊形色散圖模板，注意單位：

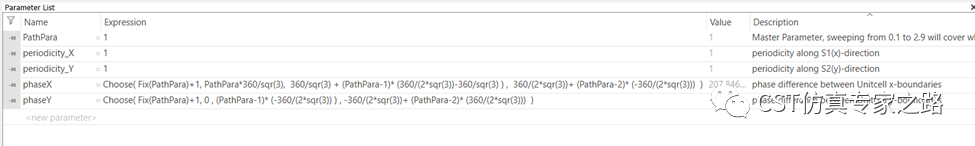

模板自動定義好60度的相位掃描公式和掃描參數PathPara:

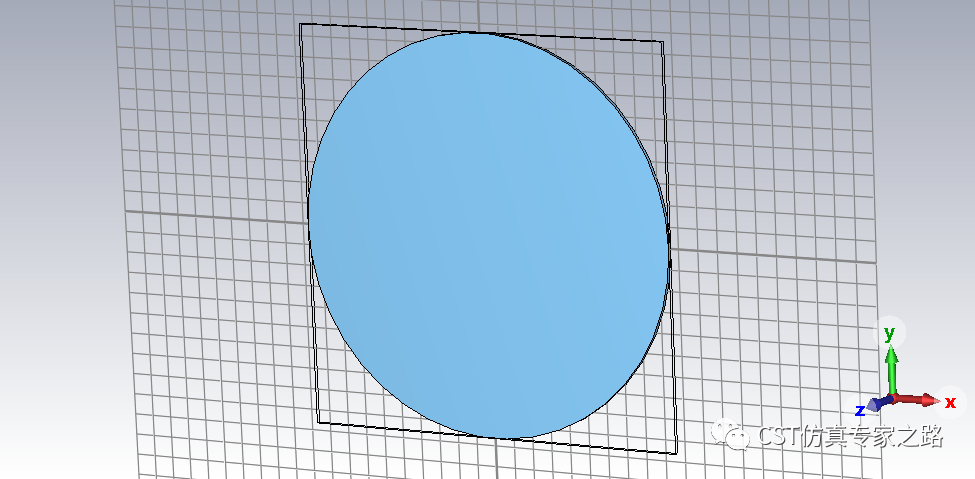

建模，與之前案例一樣，是個真空?qǐng)A柱孔，背景有材料但我們沒顯示。

查看邊界，單元邊界加電邊界，模擬TM模式：

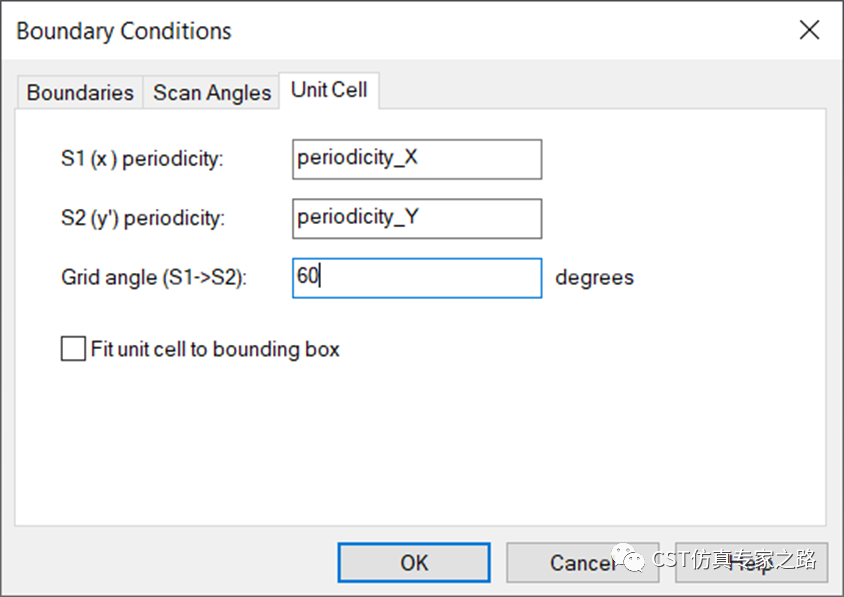

周期性默認為1，XY軸成60度：

E求解器設置：

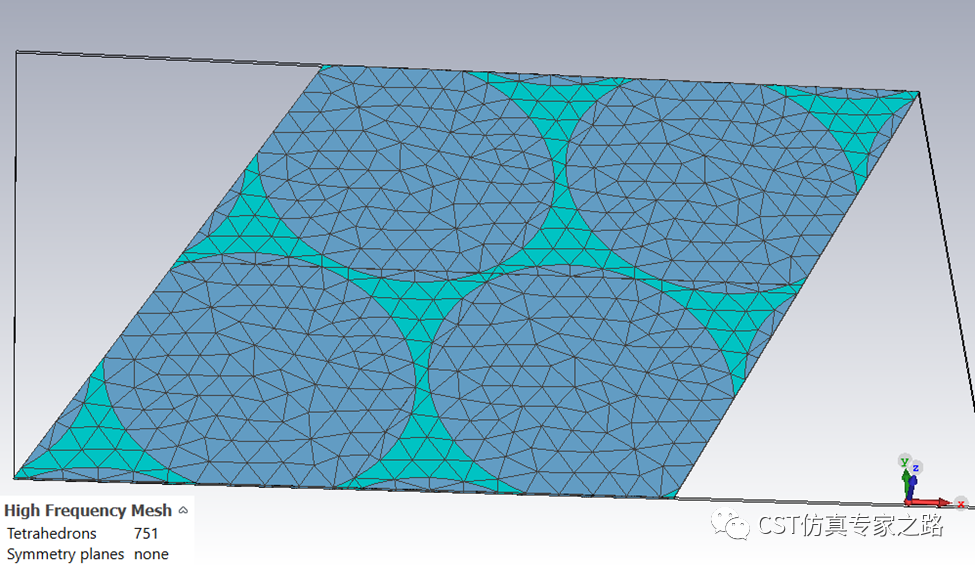

 不要直接開始仿真，色散圖需要掃參?？上炔榭淳W(wǎng)格：

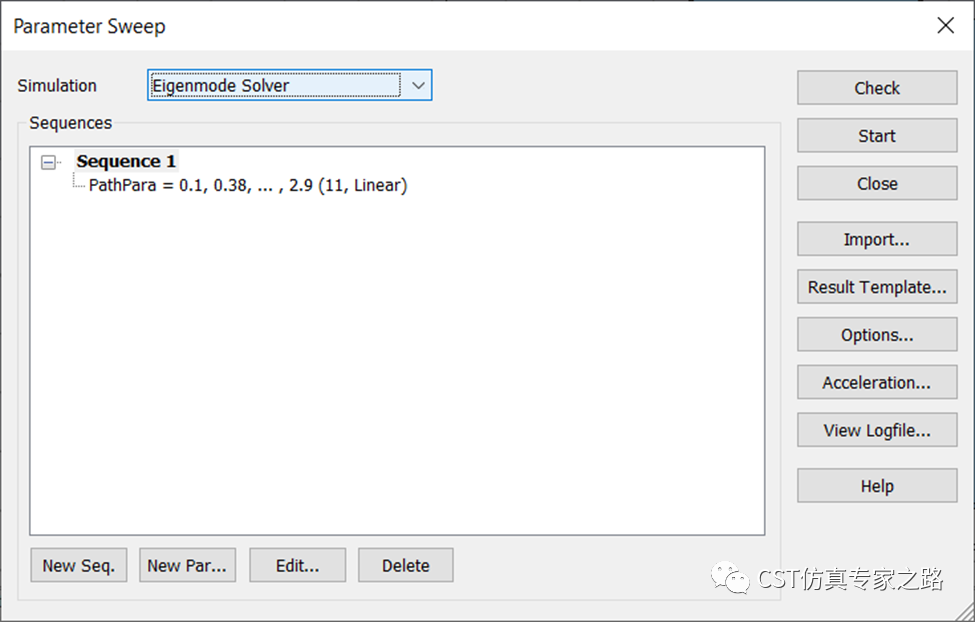

進入?yún)?shù)掃描，默認11個采樣點開始掃描：

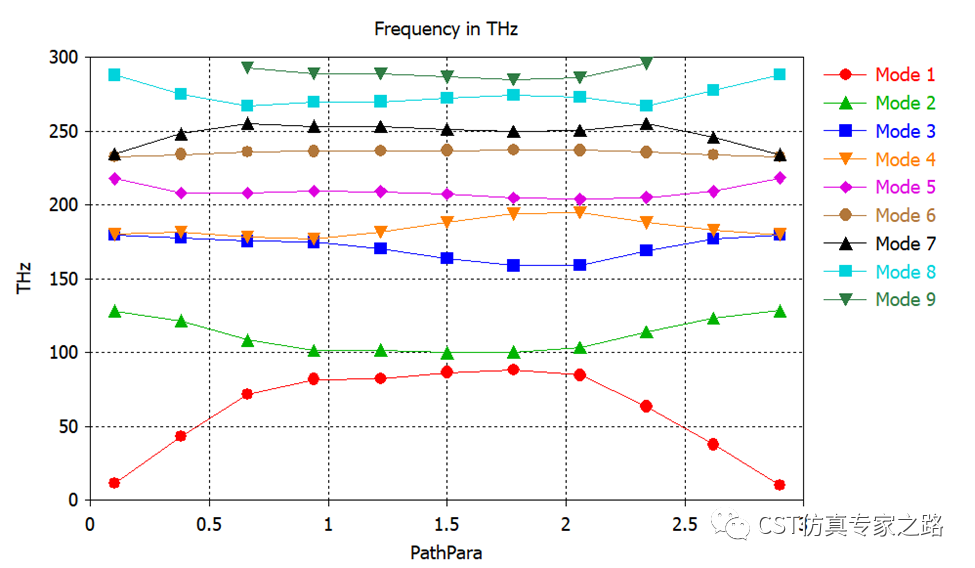

查看結果：

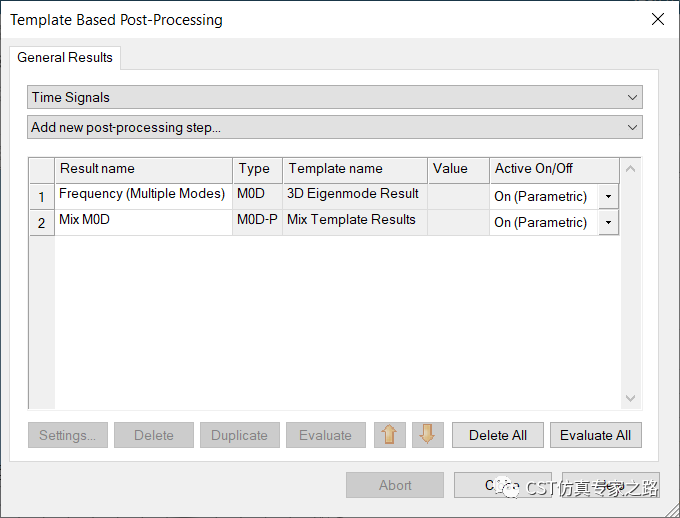

可添加后處理將結果歸一化：

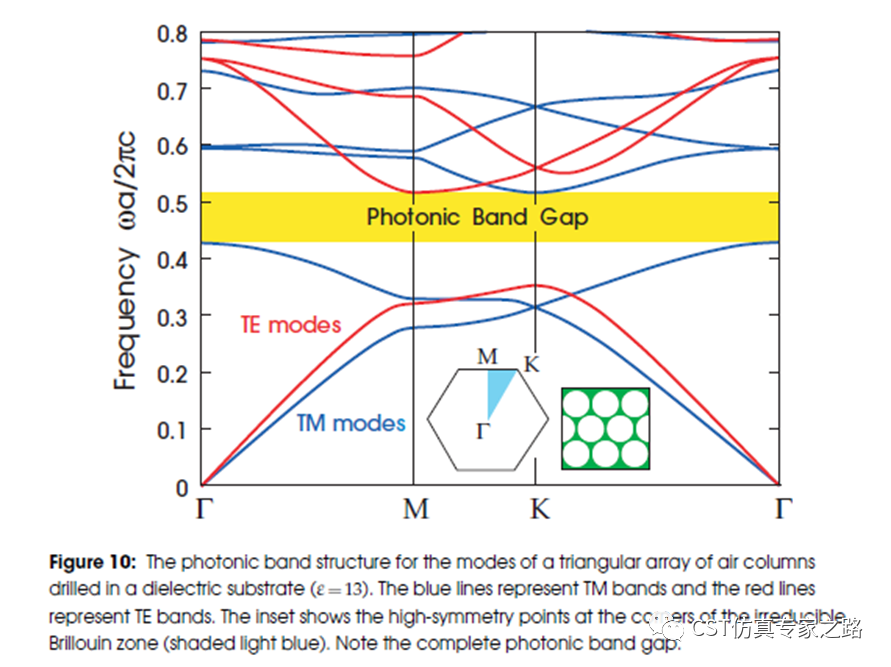

與舊版本手動方法的結果或文獻結果一致：

參考文獻：

J.D. Joannopoulos, “Photonic Crystals:Molding the Flow of Light”, Chap. 5

小結：

1.    2022.2版本新支持六邊形結構的色散圖直接求解，邊界為單元，相位掃參公式由模板定義。

2.    舊版本方法已經介紹過了，色散圖計算原理也寫過很多，這里就不寫了。
