CST毫米波雷達仿真方案(五):饋電網絡相位差補齊、優化
來源:CST仿真專家之路
更新時間:2024-09-03
閱讀:
作者 | Zhou Ming
上一期我們提到饋電網絡存在相位差,從上圖可以看出,S41與S51的相位差超過100度,S51與S61的相位差也超過了10度,過大的相位差不僅會影響陣列天線的波束指向,還會導致天線出現副瓣抬升、增益下降等現象。
本期我們介紹如何使用CST針對饋電網絡的相位差進行快速補齊、優化,具體方法如下:

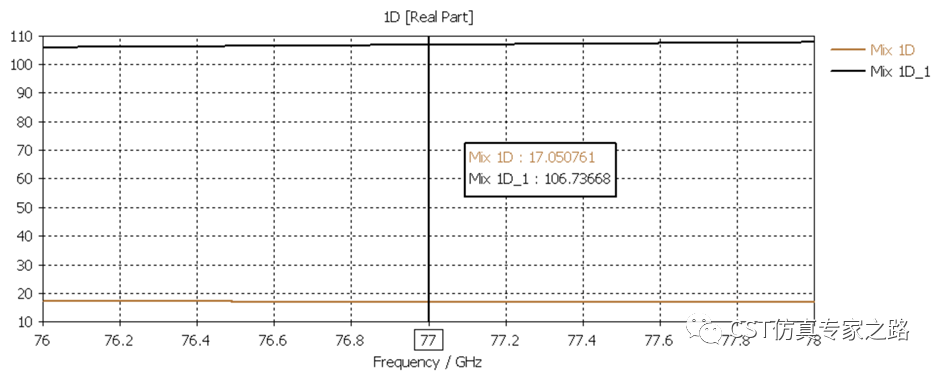

1、首先利用CST的后處理計算各端口的相位差,我們選擇S51的相位作為基準,其他S參數的相位和S51相減,得到下面的相位差。

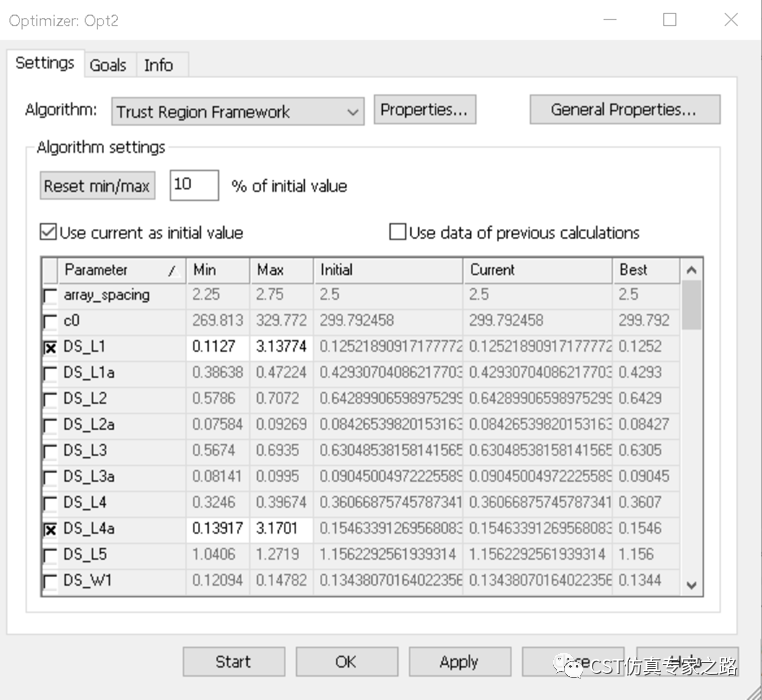

2、在Task里面創建一個優化流程,選擇需要調整的微帶線長度變量作為被優化的變量,設置好參數變化范圍。

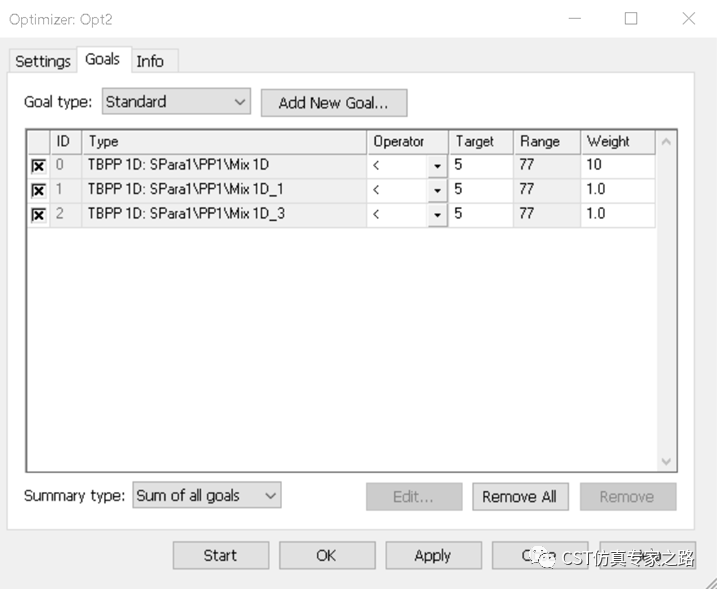

3、選擇相位差作為優化目標,Target設置小于5度。

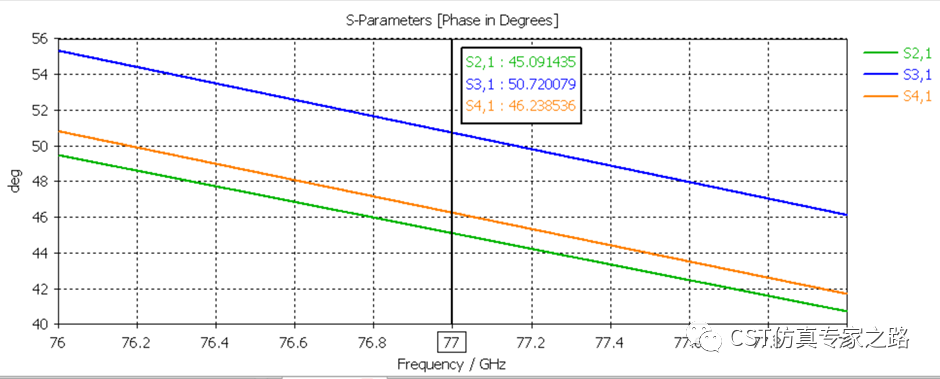

4、點擊start之后,CST迅速得到了優化后的結果,我們可以看到相位差已經小于5度。

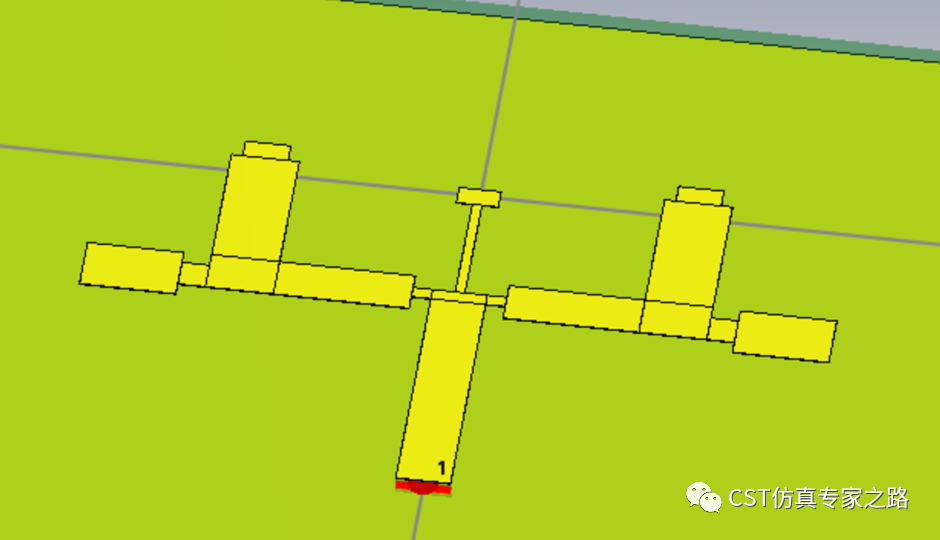

5、接下來我們把電路圖自動生成3D模型,為后續的饋電網絡和天線陣子協同仿真做好準備。
