HFSS仿真2×2 線極化矩形微帶貼片天線陣

文章來源: 本站原創    錄入: mweda.com

    2 2×1 側饋貼片天線陣的仿真

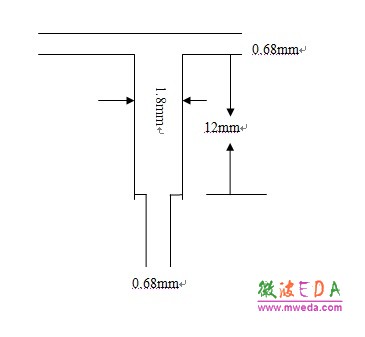

    2 個50歐姆的貼片天線并聯,即為25歐姆,用λ/4阻抗變換器使之與50歐姆的微帶傳輸線匹配,而單個貼片天線微帶饋線寬度由上述單個貼片天線的設計可知為0.68mm,此處仍與50歐姆匹配,故末端饋線寬度仍為0.68mm。此時的重點是設計T 形頭,結果優化仿真得T 形頭長為λ/4即12mm,寬為1.8mm;較窄微帶線部分的寬仍為0.68mm。此時優化后的貼片天線長度為15.70mm,寬度為17.12mm。匹配網絡端口設計如下。

    2.1 2×1 貼片天線陣的設計模型

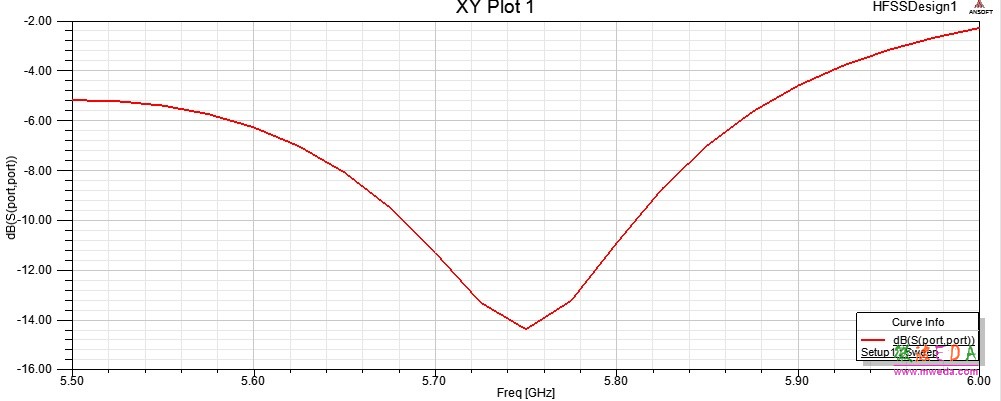

    2.2 S11仿真結果

    可以看到,天線的諧振頻率為 5.75GHz,反射系數為-14.5dB。

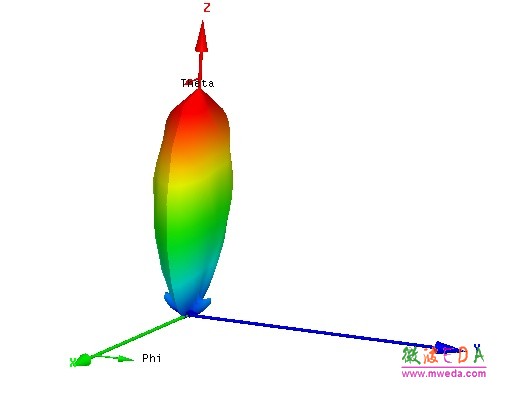

    2.3 三維增益方向圖

    由2×1 矩形天線陣的三維方向圖可以看出,其方向性相對于單個貼片天線增強,在theta=0°的方向輻射增強。

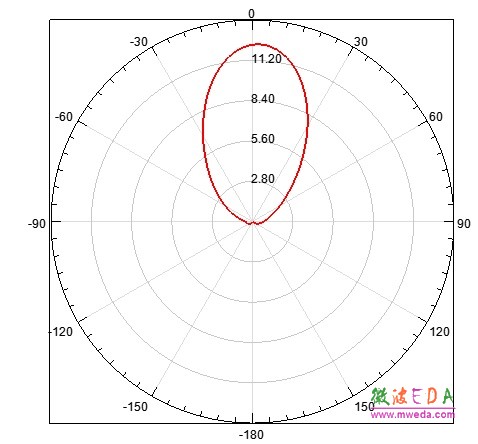

    2.4  E 平面方向圖

    由方向圖可以看出,2×1 矩形天線陣方向性較單個天線變好,增益也有所提高。

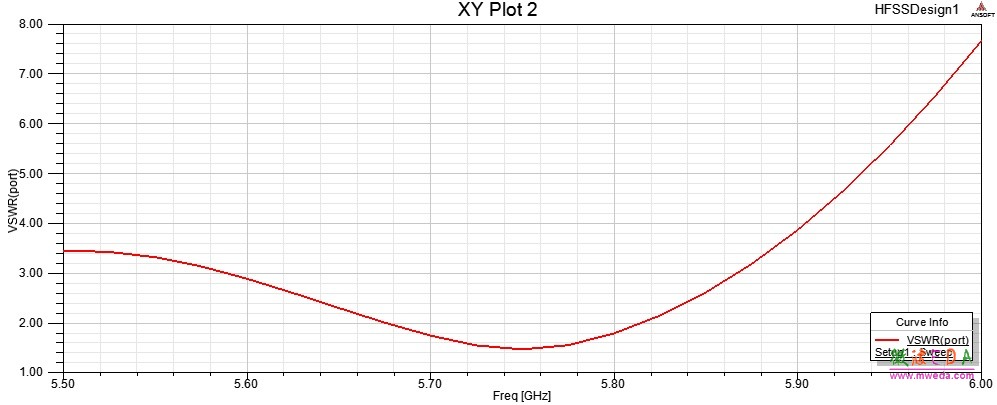

    2.5 駐波比VSWR

    結合方向圖和駐波比曲線,可以看出,2×1帖片天線陣列相對于單個貼片天線,天線的增益增加,約為 12.2dB;帶寬有所減小,以5.75GHz 為中心頻率,在約140MHz 的范圍內滿足VSWR<2。
