4.3 HFSS中物體的材料屬性
在 HFSS 中,所有三維物體模型都需要指定其材料屬性。對于常用的各向同性材料,材料屬性包括相對磁導率(Relative Permittivity)、相對介電常數(Relative Permeability)、電導率(Bulk Conductivity)、介質損耗正切(Dielectric Loss Tangent)和磁損耗正切 (Magnetic Loss Tangent)等信息;對于各向異性材料,材料屬性還包含相對磁導率張量、 相對介電常數張量、電導率張量、介質損耗正切張量和磁損耗正切張量等信息;對于鐵氧 體材料,材料屬性包含磁飽和度(Magnetic Saturation)、朗德因子(Lange G Factor)和磁 共振線寬H(Delta H)信息。
4.3.1 編輯物體材料庫
HFSS 軟件自帶一個默認的系統材料庫,定義了多種常用的物體材料,每個 HFSS 工程設計都可以使用默認的系統材料庫。如果在系統材料庫中沒有用戶所需要的物體材料,用戶可以自己向材料庫中添加和定義新的材料;同時,對于系統材料庫中已經定義的材料,用戶也可以根據需要更改其材料屬性參數。
從主菜單欄選擇【Tools】→【Edit Configured Libraries】→【Materials】命令,可以打開如圖 4.18 所示的材料庫編輯對話框;在該對話框中,可以添加新的物體材料或者編輯已定義物體材料的屬性參數。

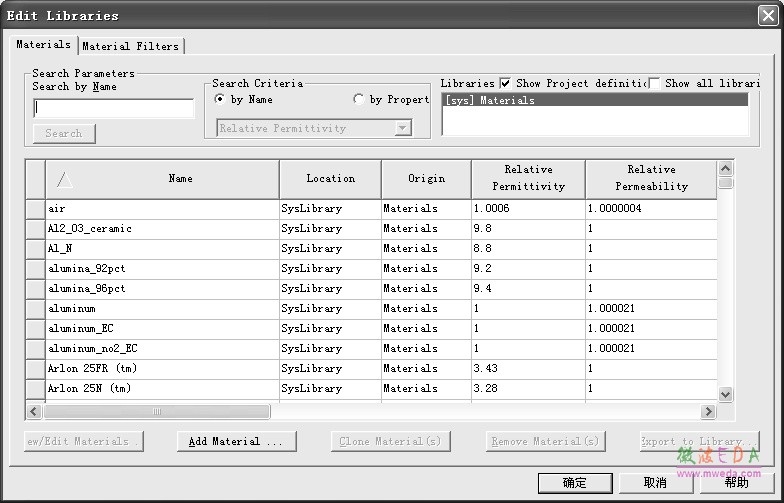

圖4.18 材料庫編輯對話框
1.添加新材料
單擊對話框下方的按鈕,打開圖 4.19 所示的材料屬性參數編輯對話框,可以定義/添加新的材料屬性。在該對話框中,Material Name 欄輸入新材料名稱, Properties of the Material 欄輸入新材料的各種屬性值。其中,Name 列對應材料屬性名稱;Type 列對應材料類型,如果是各項同性材料,該項需要選擇 Simple,如果是各項異性材料,該項需要選擇 anisotropic;Value 列對應材料屬性的值。例如,我們要向材料庫中新添加一個介質材料 FR4,其相對介電常數是 4.4,損耗正切約為 0.02;此時,可以在 Material name 欄輸入 材料名稱 MY_FR4,分別在 Relative Permittivity 和 Dielectric Loss Tangent 兩項對應的 Value 值處輸入 4.4 和 0.02,因?yàn)槭歉黜?xiàng)同性材料,Type 選擇 Simple,其他項保持默認值,然后單擊OK按鈕。此時,在材料庫中就添加了一個新的介質材料 MY_FR4,其相對介電常數為 4.4,損耗正切為 0.02。

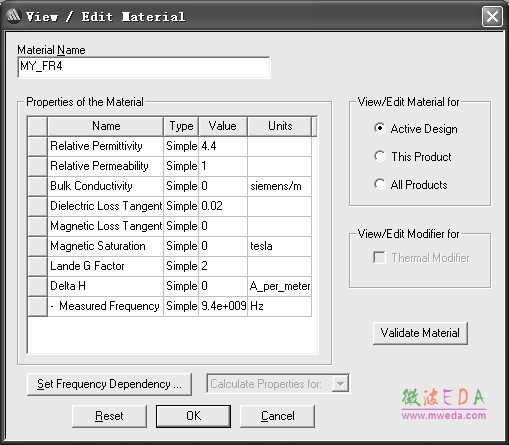

圖 4.19 材料屬性參數編輯對話框
2.編輯材料屬性
編輯或者更改已經定義的材料屬性參數,與添加新材料的操作相似。首先在圖 4.18 所示 的材料庫編輯對話框中找到需要更改的材料名稱,然后雙擊該材料,打開與圖 4.19 一樣 的材料屬性參數編輯對話框,在該對話框中即可更改各個屬性參數值。
-
