4.4 HFSS改變視圖操作

文章來源: 本站原創    錄入: mweda.com

    目前,我們都是通過默認的視角來創建和觀察物體模型的。實際上,在 HFSS 使用過程 中的任何時候,都可以通過一組簡單的操作命令來改變視角,從不同的角度觀察和顯示物體 模型。同時,還可以通過簡單的操作命令選擇顯示或隱藏物體模型。

    4.4.1 改變視圖的操作命令

    改變視圖的所有操作命令位于 HFSS 的 View 下拉菜單中,包括 Rotate、Pan、Zoom、Zoom In、Zoom Out、Fit All、Fit Selection 等操作命令。這些操作命令對應的功能在第 3 章關于 View 菜單的介紹中已經做了簡要的說明。

    為了方便用戶操作,在 HFSS 的工具欄上也列出了改變視圖操作命令的快捷方式,如圖4.21 所示。單擊相應的快捷方式按鈕,即可執行改變視圖的操作。這里,把每個快捷方式對應的功能做個詳細的闡述。學習過程中,讀者可以實際操作每個快捷方式,加深對每個操作的理解。

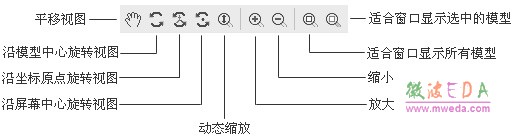

圖 4.21 改變視圖操作快捷方式

Pan:視圖平移操作。單擊該操作按鈕后,在三維模型窗口中鼠標光標形狀變?yōu),按住鼠?biāo)左鍵后拖曳鼠標可以使物體模型視圖在窗口中上下左右平移。再次單擊該操作按鈕或者按 Esc 鍵,可以退出該操作。

Rotate around model center:物體模型視圖沿著模型中心旋轉顯示操作。單擊該操作按鈕后,在三維模型窗口中鼠標光標形狀變?yōu)椋醋∈髽?biāo)左鍵后拖曳鼠標可以使物體模型的視圖以模型的中心為中心,沿著鼠標拖曳的方向轉動。再次單擊該操作按鈕或者按Esc 鍵,可以退出該操作。

Rotate around current axis 和 Rotate around screen center:物體模型視圖沿著坐標原點/屏幕中心旋轉顯示操作。該操作命令的功能和操作方式與 Rotate around model center 相同,唯一的不同點是 Rotate around current axis 操作是模型視圖沿著當前使用坐標系的坐標原點旋轉,而 Rotate around screen center 操作是模型視圖沿著三維模型窗口 的中心旋轉。

Zoom:模型視圖動態縮放操作。單擊該操作按鈕,在三維模型窗口按住鼠標左鍵 拖曳鼠標可以動態放大和縮小顯示物體模型;鼠標向上拖曳為放大顯示,鼠標向下拖曳為縮 小顯示。再次單擊該操作按鈕或者按 Esc 鍵,可以退出該操作。

 Zoom In 和 Zoom Out:模型視圖的放大和縮小操作。單擊該操作按鈕,按住鼠 標左鍵在三維模型窗口中拉出一個矩形框,則 Zoom In 操作會放大矩形框至滿屏,矩形框內 的所有物體模型也相應地放大;Zoom Out 操作會按照該矩形框在整個三維模型窗口所占的比 例將模型縮小顯示。

Fit All Views:適合窗口大小,全屏顯示所有可見物體模型。

Fit Selection:適合窗口大小,全屏顯示選中的物體模型。該操作需要選中物體模 型后方可激活。

    由于改變視圖在物體建模過程中是很常用的操作,所以 HFSS 除了在工具欄上提供快捷方式外,還提供了非常便捷的快捷鍵。用戶在按住相應快捷鍵的同時按住鼠標左鍵并拖曳 鼠標即可完成旋轉、平移和動態縮放操作。

 Shift + 拖曳鼠標:對應“視圖平移操作”。

Alt + 拖曳鼠標:對應“旋轉視圖操作”。

Alt + Shift + 拖曳鼠標:對應“視圖動態縮放操作”。

此外,系統中還預先設定了9 種不同的視角,如圖 4.22 所示。按住 Alt 鍵的同時在三維 模型窗口中的相應位置雙擊鼠標,即可從相應的視角顯示物體模型。


圖4.22 預設視角

    4.4.2 顯示和隱藏物體模型

   顯示和隱藏物體模型的操作命令也位于 HFSS 的 View 下拉菜單中,包括 Hide Selection、 Show Selection、Show All 和 Active View Visibility 等操作命令。關于這4 個操作命令所對應 的功能在第 3 章 View 菜單小節也有簡單的說明。 從主菜單欄選擇【View】→【Active View Visibility】命令,或者單擊工具欄的按鈕, 打開圖 4.23 所示對話框。在該對話框中可以設置物體模型、邊界條件和端口激勵等的可見性。 例如,在圖示對話框的 3D Modeler 選項卡界面,列出了當前設計中所有的模型名稱,選中 Visibility 列的復選框表示顯示該物體模型,反之,不選中 Visibility 列的復選框則表示隱藏該 物體模型。

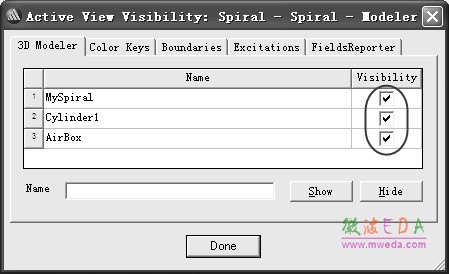

圖4.23 Active View Visibility 對話框
