5.2 HFSS邊界條件的類型和設置
HFSS 中定義了多種邊界條件類型,主要有理想導體邊界條件(Perfect E)、理想磁邊界 條件(Perfect H)、有限導體邊界條件(Finite Conductivity)、輻射邊界條件(Radiation)、對稱邊界條件(Symmetry)、阻抗邊界條件(Impedance)、集總RLC 邊界條件(Lumped RLC)、 無限地平面(Infinite Ground Plane)、主從邊界條件(Master and Slave)、理想匹配層(PML) 和分層阻抗邊界條件(Layered Impedance)。
在三維模型窗口點擊右鍵,從彈出菜單中選擇【Assign Boundary】操作命令,即可打開 HFSS 中所有邊界條件的列表,如圖 5.1 所示。
圖 5.1 HFSS 中的邊界條件
5.2.1 理想導體邊界條件
Perfect E 是理想電導體邊界條件,或簡稱為理想導體邊界條件。這種邊界條件的電場矢 量(E-Field)垂直于物體表面。在 HFSS 中,如下兩種情況下的物體邊界會被自動設置為理 想導體邊界條件。
(1)任何與背景相關聯的物體表面都將被自動定義為理想導體邊界,并自動命名為外部 (Outer)邊界條件;這種情況下,HFSS 假定整個結構被理想導體壁包圍著。
(2)材料屬性設定為理想電導體(PEC)的物體模型表面會被自動定義為理想導體邊界, 并命名為smetal 邊界條件。
注意: 所謂背景是指幾何模型周?chē)鷽](méi)有被任何物體占據的空間,默認情況下,任何與背景有關聯的物體表面都被自動定義為理想導體邊界,并命名為外部(Outer)邊 界條件;在 HFSS 中,可以把幾何結構想象為外面包圍著一層很薄而且是理想導體 的材料。如果有需要,用戶也可以重新設置與背景相關聯的物體表面的邊界條件, 使其與默認的理想導體邊界不同。例如,使用 HFSS 分析設計天線類問題時,與背景相關聯的物體表面通常需要重新設置為輻射邊界條件。
理想導體邊界條件的設置操作步驟如下。
(1)選中需要設置為理想導體邊界條件的物體表面。
(2)從主菜單欄選擇【HFSS】→【Boundaries】→【Assign】→【Perfect E】,或者在三 維模型窗口內單擊鼠標右鍵,從彈出菜單中選擇【Assign Boundary】→【Perfect E】,打開圖 5.2 所示的理想導體邊界條件設置對話框。

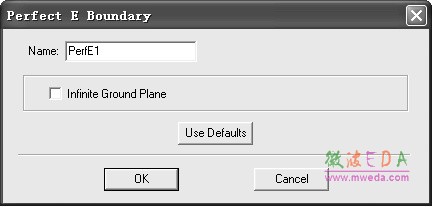

圖 5.2 理想導體邊界條件設置對話框
(3)在該對話框中,Name 欄輸入理想導體邊界的名稱,默認名稱為 PerfEn;Infinite Ground Plane 復選框表示是否需要將該理想導體邊界設置為無限大地平面邊界;最后單 擊 按鈕,完成理想導體邊界條件的設置。 注 關于無限地平面邊界(Infinite Ground Plane)的定義參見本章5.2.9 節。
(4)設置完成后,邊界條件的名稱會自動添加到工程樹中的Boundaries 節點下。
注: HFSS 中邊界條件和激勵的默認名稱,用戶可以自己設置或修改。通過菜單命令項【HFSS】→【Boundaries】→【Set Default Base Name】,即可以編輯和修改默 認的邊界條件和激勵的名稱。
-
