6.3 HFSS求解設置
前面講解了 HFSS 分析求解設置中的重要概念:自適應網格剖分,下面我們來具體講解 在 HFSS 中如何添加/定義求解設置(Solution Setup)。
6.3.1 添加和定義求解設置
在 HFSS 中,添加求解設置的具體操作步驟如下。

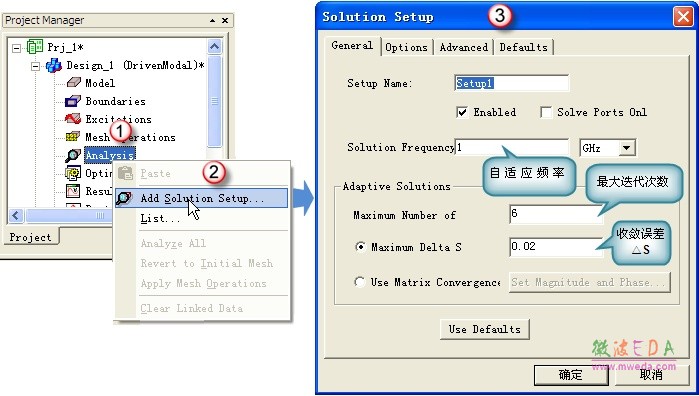

(1)從主菜單欄選擇【HFSS】→【Analysis Setup】→【Add Solution Setup】,或者右鍵 單擊工程樹下的 Analysis 節點,從在彈出菜單中選擇【Add Solution Setup】,打開分析設置對話框,進行求解頻率和網格剖分的相關設置,如圖 6.3 所示。
圖 6.3 “分析設置”對話框
(2)單擊對話框的 General 選項卡,設置求解頻率和收斂誤差等信息,該選項卡中各部 分的功能如下。
- Setup Name :求解設置的名稱,默認名稱為 Setupn,用戶也可以自己鍵入其他名稱; 求解設置完成后,該名稱會添加到工程樹的 Analysis 節點下。
- Enabled 復選框:該項表示是否激活當前求解設置項。選中該復選框表示 HFSS 仿真 計算時需要分析該求解設置項,反之則表示 HFSS 仿真計算時不需要分析該求解設置項。
- Solve Ports Only 復選框:選中該復選框表示只計算端口平面的場模式;通常用于在 運行仿真計算之前確定模式數、模式的場和端口長度,從而給出正確的端口設置。
- Solution Frequency :求解頻率或者自適應網格剖分的頻率。
- Maximum Number of Passes :最大迭代次數。自適應網格剖分細化的過程在滿足收斂 誤差或者達到最大迭代次數時自動終止。
- Maximum Delta S :S 參數收斂誤差標準
- Use Matrix Convergence :選中該項后,會激活右側的 Set Magnitude and Phase…按鈕, 同時Maximum Delta S 項變成灰色不再生效;單擊Set Magnitude and Phase…按鈕,可以分別設置S 參數的相位和幅度收斂誤差標準,只有二者同時收斂時,網格剖分完成。

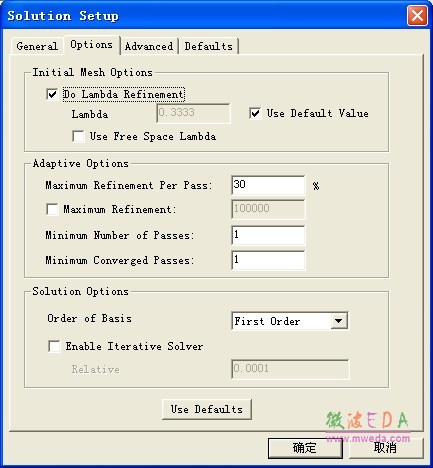

(3)然后,單擊選中對話框的 Options 選項卡,設置網格剖分相關選項,其界面如圖 6.4 所示,該選項卡各部分的功能如下。
圖 6.4 分析設置對話框的 Options 選項卡
- Initial Mesh Options 欄:
- Do Lambda Refinement :設置初始網格單元的大小,HFSS 自動細分網格以使網格單元的長度滿足此處的設置要求。例如默認的 Lambda 值為 0.3333,即要求初始網格單元的長度必須小于 1/3 個波長;這個波長是基于前面設置的自適應網格剖分頻率計算的。
- Use Free Space Lambda :選中該項表示在初始網格剖分過程中,忽略物體的材料 特性,以自由空間的波長作為衡量標準。對于高導電率的介質材料(如腦組織液或鹽水)一般選中該項,這樣盡管射頻信號只能穿透材料表面附近的有限區域,HFSS 仍然能夠產生足夠多的初始網格。
- Adaptive Options 欄:
- Maximum Refinement Per Pass :自適應網格剖分時,每次迭代前后,網格數量最 多能增加的百分比。這將保證兩次迭代之間的網格數有足夠的變化,確保不會收到虛假的收 斂信息。默認值 30%能滿足絕大多數設計的要求。
- Maximum Refinement :自適應網格剖分時,每次迭代過程前后,最多能增加的網格數量。一般不選中該項,以上面 Maximum Refinement Per Pass 項設定的百分比作為標準。
- Minimum Number of Passes :自適應網格剖分時,無論是否達到收斂標準,必須 在完成此處所設定的最小迭代次數之后才能停止網格剖分細化。
- Minimum Converged Passes :自適應網格剖分時,在達到收斂標準后,還需要繼 續進行的迭代次數。
- Solution Options 欄。
- Order of Basis :選擇有限元算法的基函數,在其下拉列表中可以選擇零階基函數 (Zero Order)、一階基函數(First Order)和二階基函數(Second Order),基函數的選擇會影響到前面 Lambda Refinement 處默認初始網格大小的設置,其對應的關系為如表 6.1 所示。在剖分單元數目相同的情況下,高階基函數具有更多的未知量,計算結果更加準確。一般來說,對于結構較為簡單的電大尺寸問題,選用高階基函數可以在較少的剖分單元情況下獲得較好的精度;對于幾何結構較為復雜的問題,可以在較為細致的剖分情況下選用低階基函數來逼近真實解。HFSS 默認選用的是一階基函數(First Order)。
表 6.1 基函數和默認初始網格大小的對應關系
模式/終端驅動求解 本征模求解
Zero Order 0.1 0.1
First Order 0.333 0.2
Second Order 0.667 0.4
- Enable Iterative Solver :選中該項后,HFSS 會使用迭代求解器對良態矩陣進行求 解,對于大型問題,這樣能極大地降低內存占用和減少計算時間;Relative 用來設置迭代求 解器的收斂誤差標準,一般取默認值 0.0001。該項不適合 Zero Order 問題。
-
