HFSS中的 Floquet端口定義

        Floquet端口基于Floquet模式進行場求解，用于二維平面周期性結構的仿真設計，如平面相控陣列和頻率選擇表面等類型的問題。與波端口的求解方式類似，F(xiàn)loquet端口求解的反射和傳輸系數能夠以S參數的形式顯示；使用Floquet端口激勵并結合周期性邊界，能夠像傳統的波導端口激勵一樣輕松地分析周期性結構的電磁特性，從而避免了場求解器復雜的后處理過程。此外，F(xiàn)loquet端口允許用戶指定端口處入射波的斜入射角和極化方式，然后從求解結果中選擇所關心的極化分量。

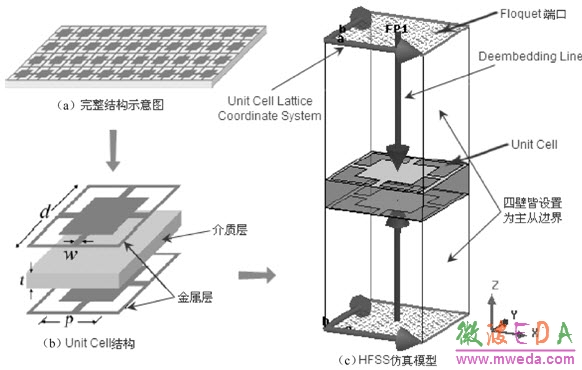

        平面周期性結構可以看做由一個個相同的單元（Unit Cell）組成，使用Floquet端口和主從邊界條件分析平面周期結構，用戶只需要提取其中一個單元，然后建模，如圖1所示。在設置Floquet端口激勵時需要指定端口的柵格坐標系統（Lattice Coordinate System），該坐標系統的a、b軸分別表示周期性結構單元的排列方向。
