5.2.2 HFSS 理想磁邊界條件
Perfect H 是一種理想的磁邊界條件,這種邊界條件的電場矢量與物體表面相切,磁場矢量與物體表面垂直。需要說明的是,在真實世界中不存在理想磁邊界,它只是理論上的約束 條件。在 HFSS 中靈活應用理想磁邊界條件,可以實現如下兩個重要功能。
(1)在背景默認的理想導體邊界條件上疊加理想磁邊界條件,可以模擬開放的自由空間。
(2)在理想導體邊界上疊加理想磁邊界將去掉理想導體邊界的特性,恢復所選擇區域?yàn)槠湓鹊牟牧咸匦;也就相?dāng)于在理想導體表面上開個口,允許電場穿過。例如,使用該功 能可以模擬在地平面上開個孔允許同軸饋線進出。
對于理想磁邊界疊加到理想導體邊界的情況,我們也稱之為自然邊界條件。
理想磁邊界條件的設置操作步驟如下。
(1)選中需要分配為理想磁邊界條件的物體表面。
(2)從主菜單欄選擇【HFSS】→【Boundaries】→【Assign】→【Perfect H】,或者在三 維模型窗口內單擊鼠標右鍵,從彈出菜單中選擇【Assign Boundary】→【Perfect H】,打開圖 5.3 所示的“理想磁邊界條件設置”對話框。

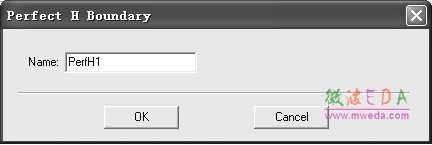

圖 5.3 理想磁邊界條件設置對話框
(3)在該對話框中,Name 欄輸入理想磁邊界條件的名稱,默認名稱為 PerfHn,然后單擊OK按鈕,完成理想磁邊界條件的設置。
(4)設置完成后,邊界條件的名稱會自動添加到工程樹中的 Boundaries 節點下。

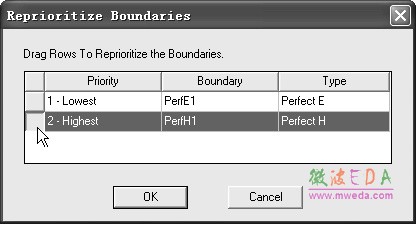

圖 5.4 調整邊界條件的優先順序
注: 在 HFSS 中,分配邊界條件的先后順序也是十分重要的,后面分配的邊界條件 優先于前面分配的邊界條件。例如,如果給某一物體表面首先分配理想導體邊界條 件,然后給位于該表面上的一個小圓面分配理想磁邊界條件,那么在這個小圓面內, 理想磁邊界條件將取代理想導體邊界條件,這時電場可以穿過該圓面。反向操作的 話,則理想導體邊界條件將覆蓋理想磁邊界條件,這時電場不能穿過該圓面。另外, 在定義了邊界條件之后,用戶可以通過主菜單命令【HFSS】→【Boundaries】→ 【Reprioritize】,打開如圖 5.4 所示的 Reprioritize Boundaries 對話框,重新調整邊界 條件的優先次序。在打開的對話框中,單擊邊界條件的左側并按住鼠標上下拖曳即可調整邊界條件的優先順序。
-
