基于HFSS的4×24 微帶陣列天線的研究與設計
【摘要】:微帶陣列天線的饋電方式有微帶線饋電和同軸饋電兩種方式,本文利用HFSS軟件對微帶陣列天線進行了研究,分析了兩種饋電方式的傳輸損耗及其對天線方向圖的影響,利用模塊化的設計方法實現了一種基于同軸線饋電結構的多元矩形微帶陣列天線。在HFSS仿真設計環境里對天線進行了物理建模,該微帶陣列天線的方向圖特性良好,工程上實現比較方便。
隨著無線電技術的發展,微帶天線在許多領域得到了越來越廣泛的應用,主要應用場合包括:衛星通信、多普勒雷達及其它制式雷達、導彈遙測系統、復雜天線中的饋電單元等[1]。微帶天線通常采用天線陣列的形式,由饋電網絡控制對天線子陣的激勵幅度和相位,以獲得高增益、強方向性等特點。
微帶陣列天線的饋電方式主要有微帶線饋電和同軸線饋電方式兩種。利用微帶線饋電時,饋線與微帶貼片是共面的,因此可以方便地光刻,但缺點是損耗較大,在高效率的天饋系統里的應用受到較大限制[2]。本文首先對微帶饋電網絡產生的損耗進行了詳細分析,利用HFSS 軟件設計了2×4 結構的微帶子陣,采用同軸饋電的方式,利用模塊化設計方法和方向圖疊加原理最終實現了4×24 矩形微帶陣列天線,仿真設計結果表明,該大型矩形微帶陣列天線的各項指標參數良好,設計思想得到了很好的驗證。
1 微帶陣列及饋電網絡損耗分析
1.1 微帶陣列理論
微帶天線單元的增益較小,一般單個貼片單元的輻射增益只有6~8 dB,為了實現遠距離傳輸和獲得更大的增益,尤其是對天線的方向性要求比較苛刻的場合,常采用由微帶輻射單元組成的微帶陣列天線,如果對增益要求較高,可采用大型微帶陣列天線結構[3]。
首先分析平面微帶陣列天線的激勵電流與電場分布情況,無論是線天線還是面天線,其輻射源都是高頻電流源,天線系統將高頻電流源的能量轉換成電磁波的形式發射出去,討論電流源的輻射場是分析天線的基礎。假設由若干相同的微帶天線元組成的平面陣結構,建立三維坐標系分析陣列天線的場量分布情況。以陣列的中心為坐標原點,天線在x 軸方向和y 軸方向的單元編號分別用m 和n表示。以原點天線單元為相位參考點,為了簡化分析,假設陣列中各單元間互耦影響可以忽略不計,各單元激勵電流為
式中, f (θ,ϕ) 為陣元的方向性函數,S (θ,ϕ) 為平面陣的陣方向性函數。平面陣因子是兩個線陣因子的乘積,可以利用線陣方向性分析的結論來分析平面陣列的方向性。
1.2 饋電網絡及損耗分析
天線只有承載高頻電流才能有電磁波輻射,饋線指將高頻交流電能從電路的某一段傳送到另一段所用的設備,對天線的饋電包括對單元天線的饋電和陣列天線的饋電兩種形式。當利用傳輸線對陣列結構進行激勵時,可以采用微帶線饋電和同軸線饋電兩種方案。
當采用微帶線對陣列天線進行饋電時,微帶線和金屬輻射貼片在同一平面內,在工程加工時帶來許多方便,制作簡單且成本低廉。但微帶饋線本身會產生輻射損耗,這種附加的損耗會對天線方向性參數產生不利影響,天線增益也會隨之降低。因此,通常要求微帶線的線寬w盡可能的窄,即w << λ ,λ 是電磁波的工作波長。除此之外,天線的特性阻抗Zc 要高或者介質基片的厚度h 要小,介電常數εr 要盡可能的大。恰當選擇饋電點的位置可以實現天線的輸入阻抗和饋線特性阻抗的匹配,如果將饋電點的位置沿著矩形貼片的兩條邊移動時,陣列天線的諧振電阻會發生變化[4]。
對于同軸饋電方式,饋源的模型可以表示為z 向電流圓柱和接地板上同軸開口處的小磁流環,如果進行簡化處理,可以忽略磁流環的作用,并且可以利用中心位于圓柱中心軸的電流片等效電流柱。如果設計精度要求高,可以把接地板上的同軸開口作為TEM 波的激勵源,而把圓柱探針的效應作為邊界條件處理。同軸饋電方式具有很多優勢,首先,饋電點的位置可以在貼片內的任何位置進行選取,便于實現匹配。其次,接地板和同軸電纜下方,可以有效地避免電纜對天線輻射的影響。
2 陣列天線的結構分析與設計
2.1 設計指標及結構分析
天線陣設計指標如下:天線結構為4×24,C 波段,工作頻帶 fo ± 30MHz,垂直線極化,H 面3 dB 寬度≥ 3°,E 面3dB寬度≥20° ,水平面副瓣電平≤ −20 dB,垂直面副瓣電平≤ −15 dB,天線增益G ≥ 26dB。

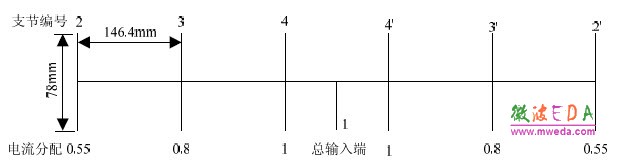

根據上述設計指標,結合天線工程領域的設計計算公式,我們可以采用模塊化的設計方法實現4×24 結構的大型微帶陣列天線。如果采用并聯饋電形式的微帶陣列天線,則由12 個2×4 結構的小型微帶天線子陣可以組成4×24 結構的大型微帶陣列。在水平方向上可以安排6個微帶子陣,在垂直方向上可以安排2 個微帶子陣,則饋電網絡采用2×6 的同軸饋電結構,饋電網絡的結構分布如圖1 所示。
圖1 RCL 饋電網絡系統框圖
-
