HFSS仿真2×2 線極化矩形微帶貼片天線陣

文章來源: 本站原創    錄入: mweda.com

    微帶天線以其體積小、重量輕、低剖面等獨特的優點,在通信、衛星電視接收、雷達、遙 感等領域得到廣泛應用,它一般工作在100MHz-100GHz 寬廣頻域的無線電設備中,而矩形微帶天線是微帶天線最常用的輻射單元,它是一種諧振型天線,通常在諧振頻率附近工作。 C 波段是頻率在 4~8GHz 的無線電波,通常的上行頻率范圍為5.925~6.425GHz,下行頻率范圍為 3.7~4.2GHz。雷達天線具有將電磁波聚成波束的功能,定向地發射和接收電磁波 。

    本實驗采用 HFSS13.0 設計了一款工作于C 波段中心頻率在5.75GHz 的矩形貼片線極化微帶雷達天線陣列,根據理論經驗公式初步計算出矩形微帶貼片天線的尺寸,然后在HFSS13.0 里建模仿真,根據仿真結果反復調整天線的尺寸,對天線的結構進行優化,直到天線的中心頻率為5.75GHz 為止。


    1 單個側饋貼片天線的仿真

    1.1 矩形貼片天線的設計

    介質板材為Rogers RT/duroid 5880,其相對介電常數εr =2.2,厚度 h=2mm,損耗角正切為0.0009。
    在設計過程中,我們假設貼片、微帶線的厚度t與基片厚度相比可以忽略不計,即t/ h<<0.005,在設計過程中,我們令t=0。

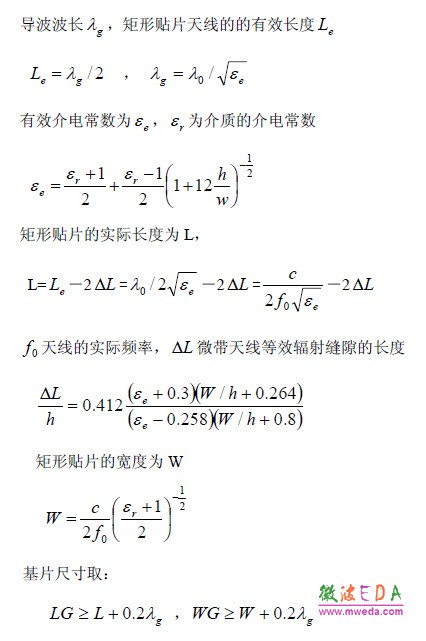

    1.2 計算矩形貼片天線的尺寸

    (1)矩形貼片的寬度

     由 c=3.0×10e8m/s, f =5.75GHz,εr =2.2,可以計算出矩形微帶天線貼片的寬度W=0.02062m=20.62mm

    (2)有效介電常數εe

    把 h=2mm,W=20.62mm,εr =2.2 代入,計算出有效介電常數εe=2.17

    (3)輻射縫隙的長度

    把h=2mm,W=20.62mm,εe =2.17 代入,可以計算出天線的輻射縫隙的長度delta_L=1.01mm

    (4)矩形貼片的長度

    把c=3.0×10e8m/s, f =5.75GHz,εr =2.2,delta_L =1.01mm 代入,可計算出天線矩形貼片的長度L=15.69mm。

    (5)參考地的長度LG 和寬度WG 把 c=3.0×108m/s, f =5.75GHz,εe=2.17 代入,可算出導波波長

λg=35.42mm,LG=22.77mm,WG=27.70mm。

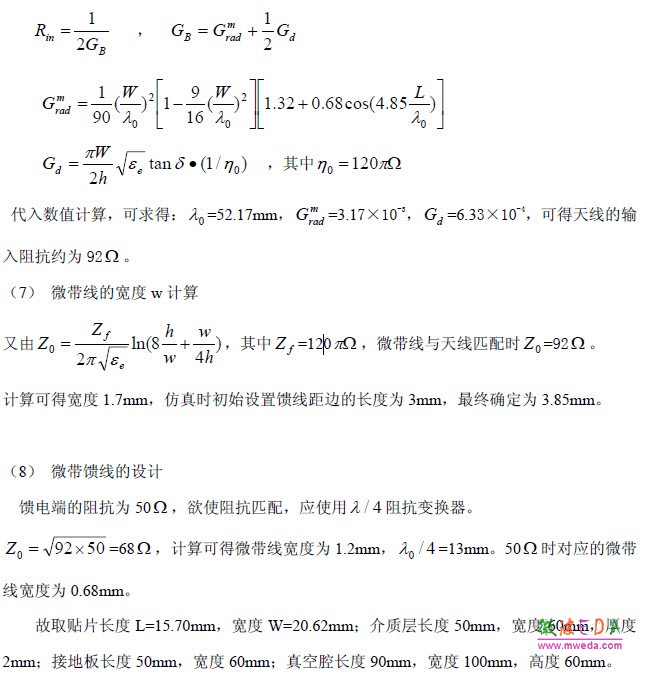

    (6)估算天線的輸入阻抗

    由于介質板材Rogers RT/duroid 5880有一定的損耗,所以在計算微帶天線的輸入阻抗時,必須考慮介質損耗Gd,微帶線造成的銅損忽略不計。
