HFSS仿真2×2 線極化矩形微帶貼片天線陣
文章來源: 本站原創 錄入: mweda.com
1.3 單個貼片天線的仿真結果

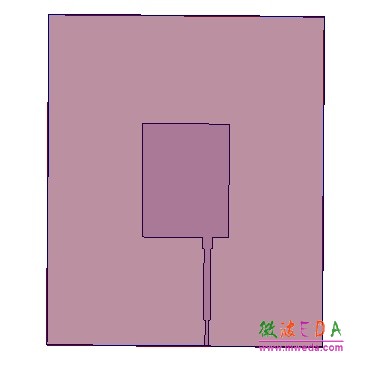

(1)單個貼片天線的設計模型
(2)反射系數 S11 仿真結果 可以看到,反射系數 S11 在 5.75GHz 時最小,為-22.5dB。

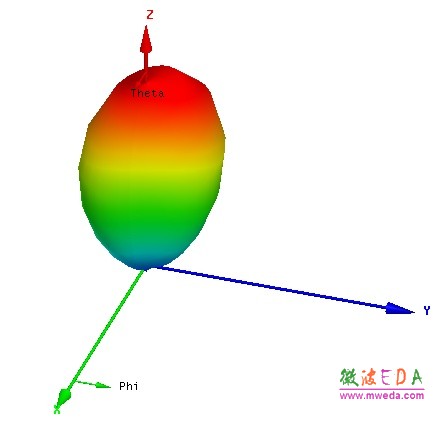

(3)三維增益方向圖

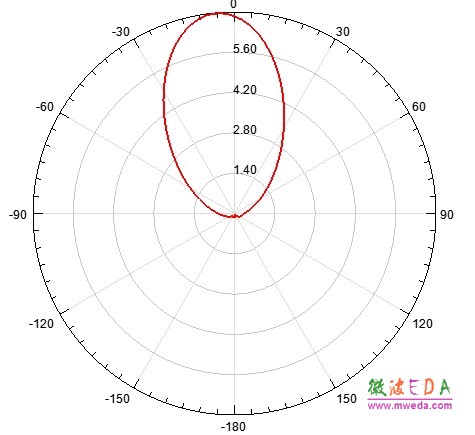

(4)E 平面方向圖

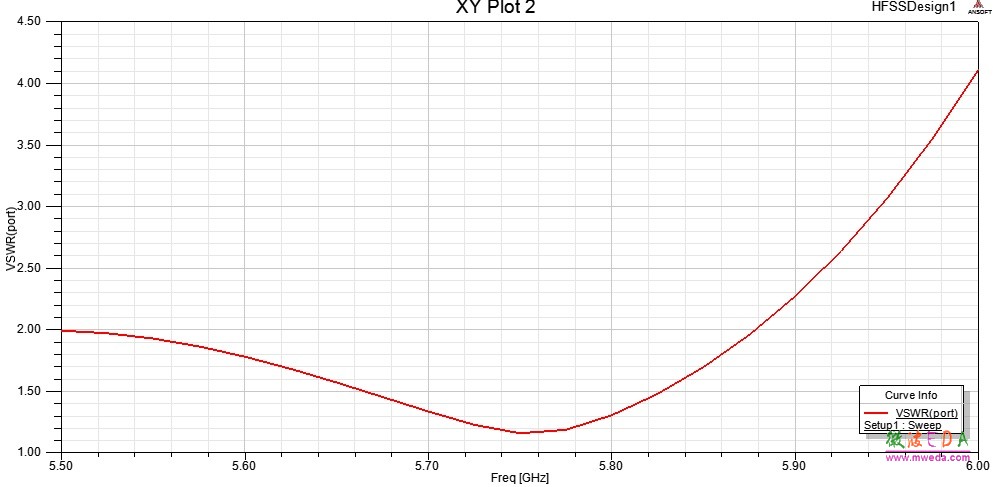

(5)駐波比VSWR
結合方向圖和駐波比曲線,可以看出,對于單帖片天線,天線的增益較小,約為7dB;帶寬較大,以 5.75GHz 為中心頻率,在約260MHz 的范圍內滿足VSWR<2。
