    5) 將 Ansoft Designer 中優化后的IRIS 濾波器export 到HFSS 進行驗證

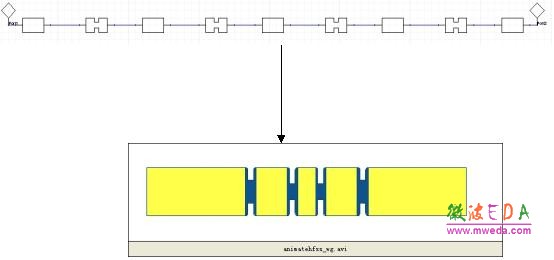

    Ansoft Designer 中的通過HFSS 動態鏈接的到的原理圖可通過腳本程序直接輸出到HFSS 成為一個ready to solve 的設計。在Ansoft Designer 的波導庫中包含這樣的腳本程序。 這樣就形成了一個工程設計的完美閉環。

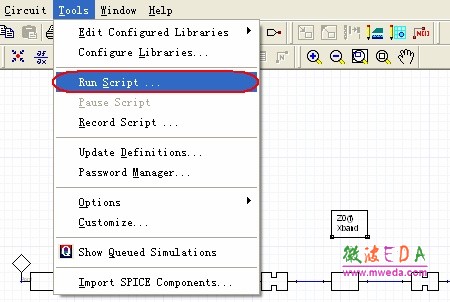

    在 Ansoft Designer 的菜單欄，Tools > Run Script，運行ExportToHFSS.vbs 腳本（改腳本需配合 Ansoft 波導庫使用），Ansoft Designer 中的 Iris 濾波器原理圖就直接 layout 到 HFSS 了。我們接下來可以對比一下 HFSS 和 Designer 中對整個濾波器的仿真結果。


ExportToHFSS.VBS

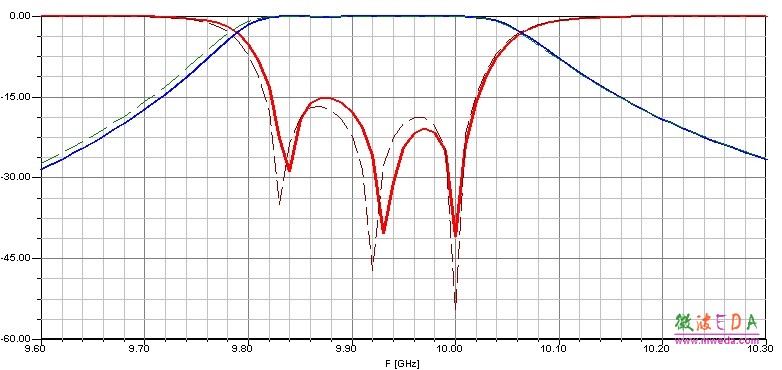

    如下圖所示，虛線部分為HFSS 的仿真結果，實線部分是 Designer 的仿真結果，可以看出，不論是在通帶范圍、帶外抑制，還是ripple 的大小上，兩種仿真結果都十分吻合。



仿真結果：HFSS（虛線）； Ansoft Designer （實線）
