Iris 波導濾波器的HFSS和Designer協同仿真設計

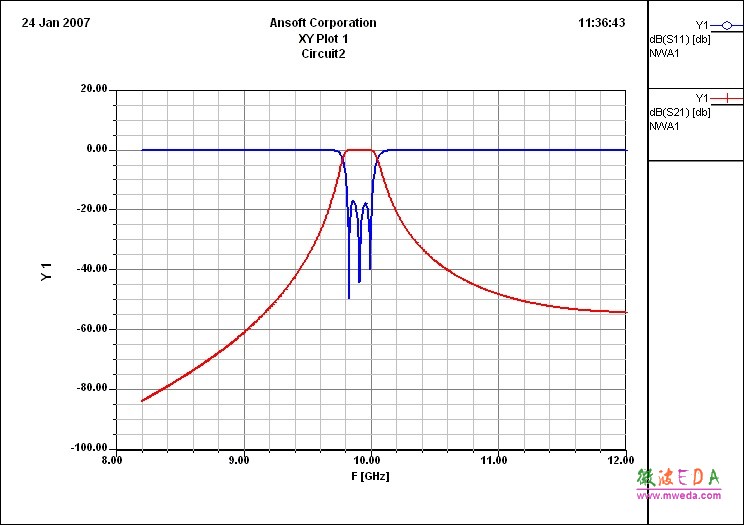

4) 在Ansoft Designer 中完成濾波器的優化設計

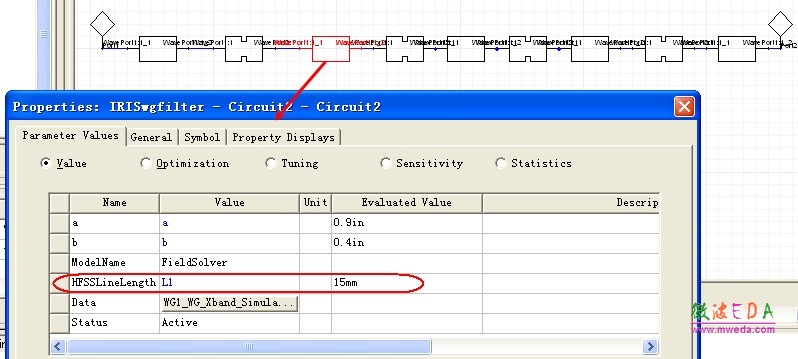

HFSS 中的變量被傳遞到 Ansoft Designer 中之后,都顯示為基本單元的屬性。進行優化之前,要重新設置變量。
下面我們以優化IRIS 間的距離為例。根據IRIS 帶通濾波器結構對稱的特性,5 段空波導的長度可以如下分別定義變量為 L0, L1, L2 ;其中L0 的長度與帶通特性無關,我們只需要優化L1 和L2 即可。

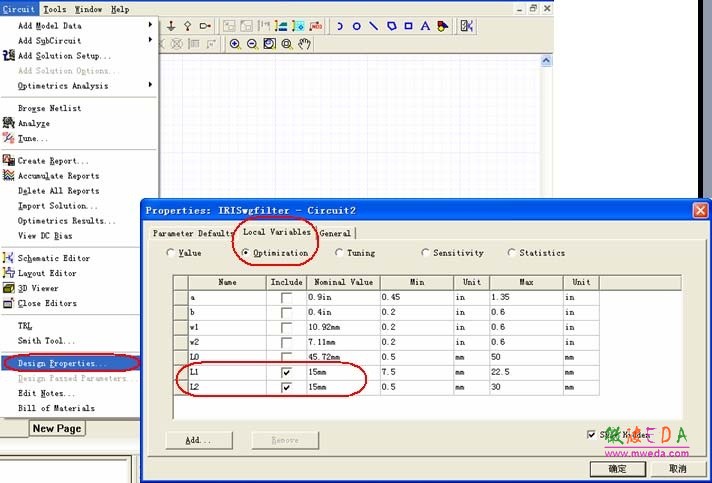

設置優化目標之前,要先選定參與優化的變量。如下圖所示,“design properties” 的“l(fā)ocal variables”中將L1 和L2 勾選。另外,為L(zhǎng)1 和L2 設置適當?shù)某跏贾,以及取值區間也會提高優化效率和效果。
接著定義優化設置。在Optimetrics中 add 一個Optimization。

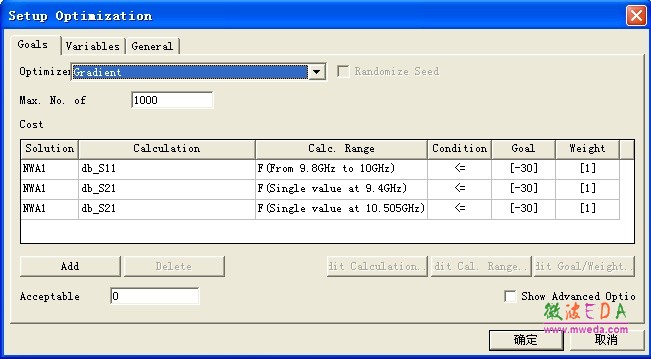

如下圖所示,一個優化設置中可同時包含多個優化目標,并且可同時對多個變量進行優化。(優化設置中的更多細節功能這里就不再贅述了,請參考 online help)
-
