Iris 波導濾波器的HFSS和Designer協同仿真設計
2) 建立 HFSS 與Ansoft Designer 間的動態鏈接
當對HFSS 中的基本單元求解和參數化掃描完成后,就可以著手建立HFSS 到Ansoft Designer 的動態鏈接了。
在A(yíng)nsoft Designer 中插入一個電路設計,Project > insert circuit design,Layout technology 選擇none。

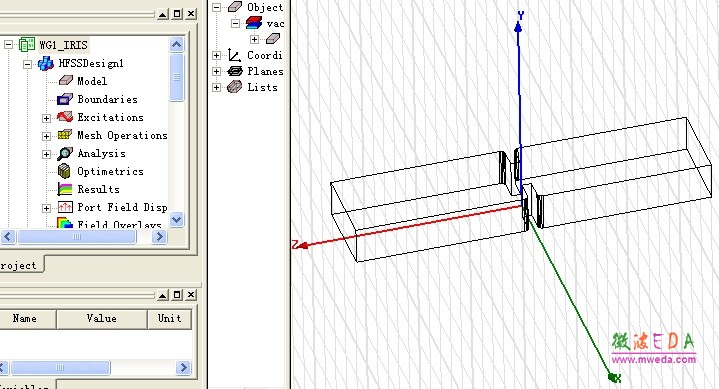

我們現插入IRIS 基本單元,下圖為IRIS 基本單元的HFSS project。

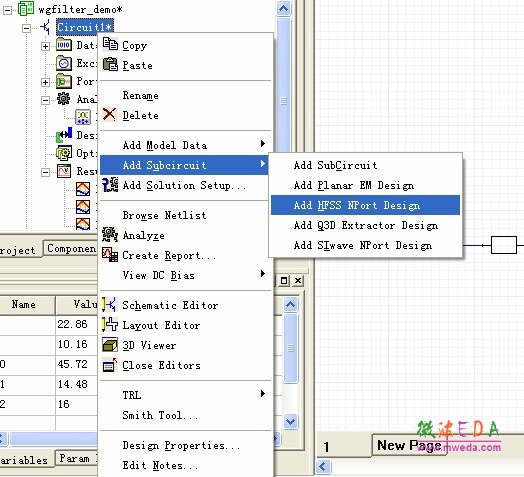

如下圖所示,在project manager 中,右鍵 circuit ,插入一個HFSS 子電路。這樣HFSS 中的設計會以N 端口元件的形式插入到Ansoft Designer 的電路設計中來。

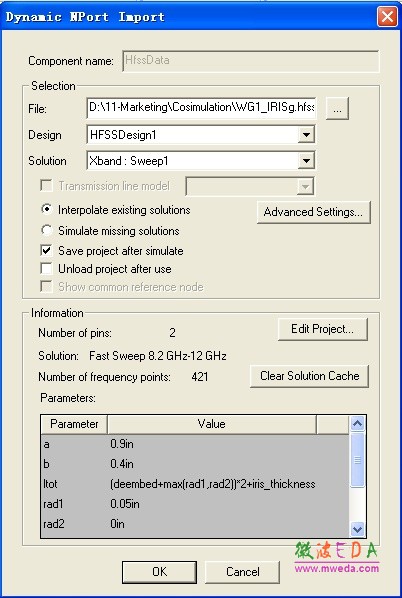

接著,你會看到一個動態連接設置的窗口 Dynamic NPort import。
File欄,通過路徑查找選中需要鏈接進來的 HFSS 基本單元 project;
Design欄,用來選擇具體是哪個design,因?yàn)橐粋HFSS project 中可以同時管理多個design,(Tips:我們可以將所有 HFSS 基本單元的設計都存放在一個HFSS project 下,然后給每個基本單元的設計做不同的命名,這樣便于查找);
-
