CST網格類型（四面體網格和面網格）
Tetrahedral四面體網格，頻域模擬和本征模仿真（F求解器和E求解器）
Surface面網格，積分方程模擬（I求解器）
全局設置
每個波長的單元數：此值是模擬的最高頻率。 它定義了用于等于此波長的距離的最小網格單元數。
自動：在此模式下，將根據所選的求解器和求解器設置自動選擇網格單元大小。
每個最大模型框邊緣的單元：最大單元大小是通過將模型邊界框的最大邊緣除以該數字來計算的。

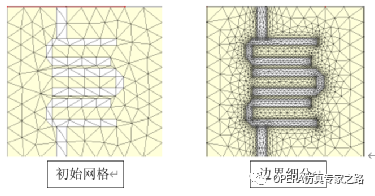

自動邊緣細化
可以激活圍繞平面邊緣的細化。
僅考慮在Z方向上定向的面。

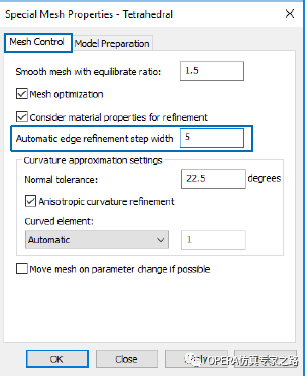

可以通過指定網格元素圍繞精化邊緣的絕對寬度來控制精化。
它加快了自適應網格細化的速度。
自適應網格細化
默認情況下啟用（在fmax處有1個頻率樣本）

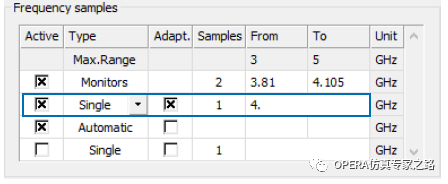

（多頻率）自適應網格細化
指定的自適應頻率樣本在寬帶掃描之前被順序處理
如果沒有給出自適應頻率，則算法搜索反射系數小的頻率點

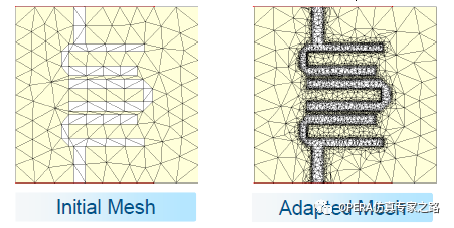

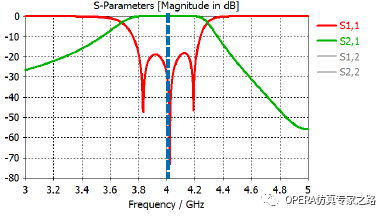

4 GHz的網格自適應

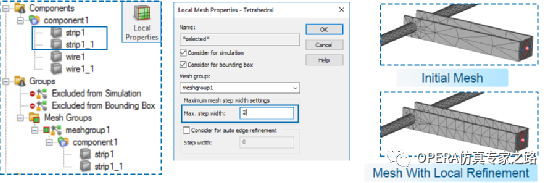

局部網格
通過定義網格組并將對象分配給特定組（例如通過拖放），可以將設置應用于單個對象
可以為每個網格組定義最大網格步長

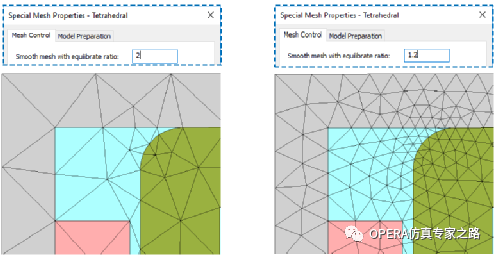

平滑網格
它控制相鄰元素之間的邊長比例

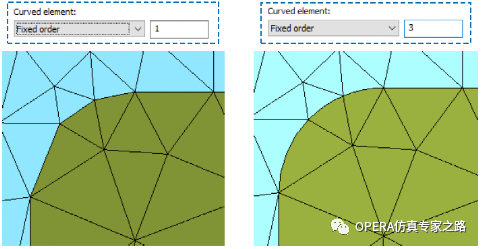

彎曲元素
彎曲元素改善了結構的數值表示
由四面體網格和表面網格支撐

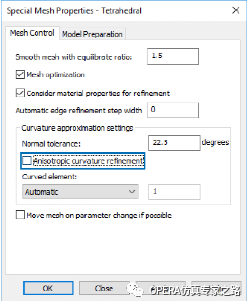

各向異性優化會降低網格質量，但減少網格數量
沿90°角的四個元素邊緣，軸向上的邊緣長度更大。
沒有各向異性的細分，生成更高質量的網格，但網格單元也更多
沿90°角的四個元素邊緣，軸向上的邊長相似。
調整網格（MM）
在某些結構中（例如空腔濾波器），很小的參數變化對結果有很大的影響。
但是，與網格相比，參數變化較小，因此，如果網格略有變化，我們也可以預期這些變化，在網格中也可以看到結果。
問題是如何從參數值的變化中區分出網格變化（網格噪聲）的影響。

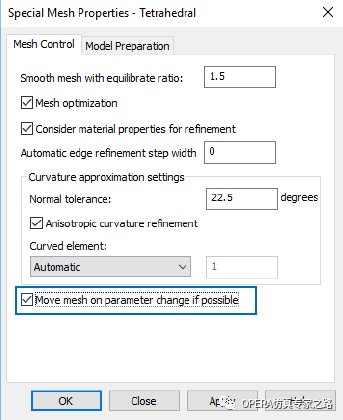

使用四面網格可以將調整網格（MM）成功用于F-Solver的調整和優化。

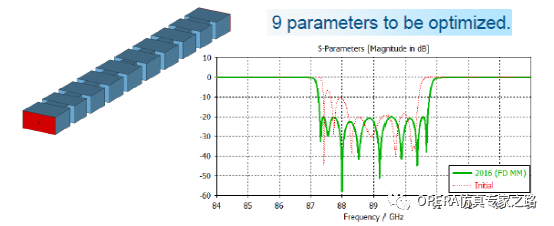

優化八階波導濾波器

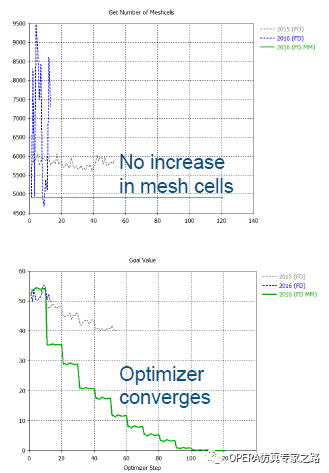

使用調整網格技術，網格單元的數量不會像預期的那樣隨著優化器步驟的增加而變化
與不使用此功能的情況不同，優化器使用調整網格可以收斂到目標值并達到目標值
四元主導網格
可以為曲面網格啟用四元主導網格
將生成使用四邊形和三角形元素的混合網格
四邊形減少了未知數的總數（尤其是對于扁平零件），從而加快了積分方程求解器的仿真速度
