如何計算和導出部分模式的S參數

波導端口的每個模式都對應S參數的每個端口，本期介紹如何選擇部分模式計算S參數，或選擇部分模式導出S參數。

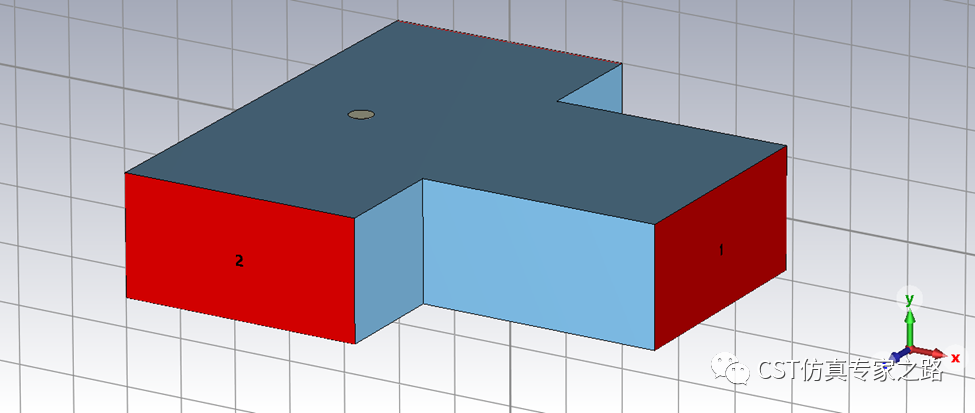

用自帶案例T型波導：

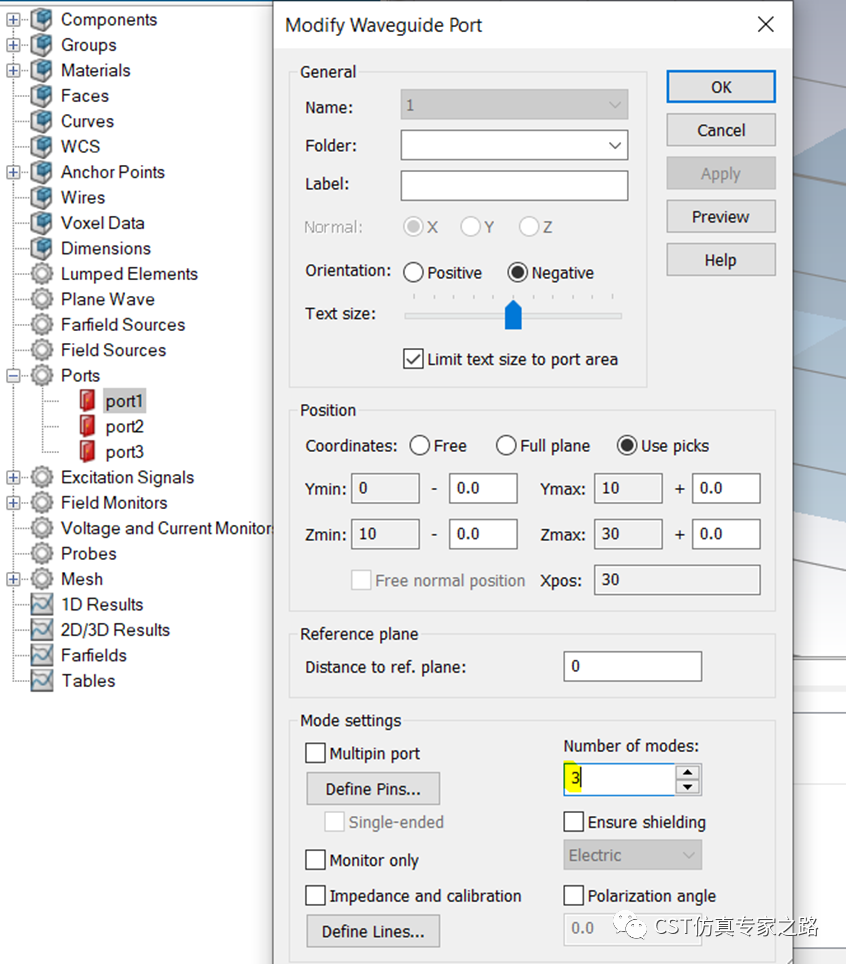

三個波導端口，比如我們分別設置計算的模數為3：

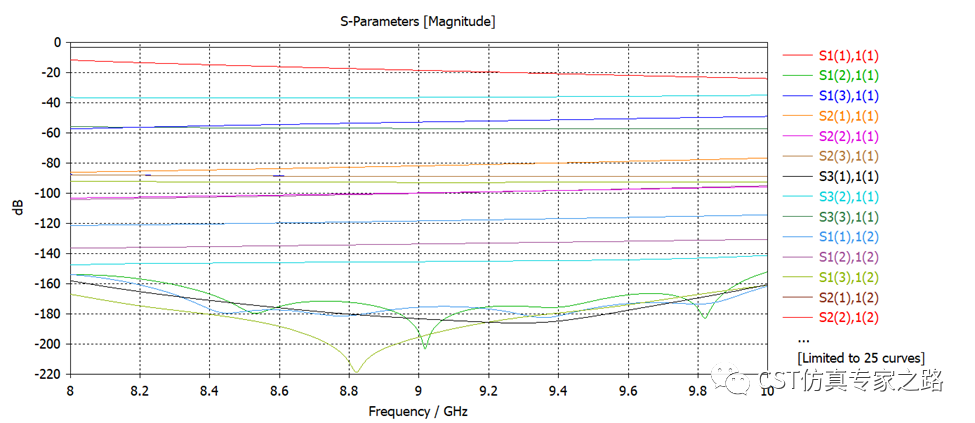

這樣全端口仿真出來的就是9x9的S矩陣，導出的文件就是S9P。

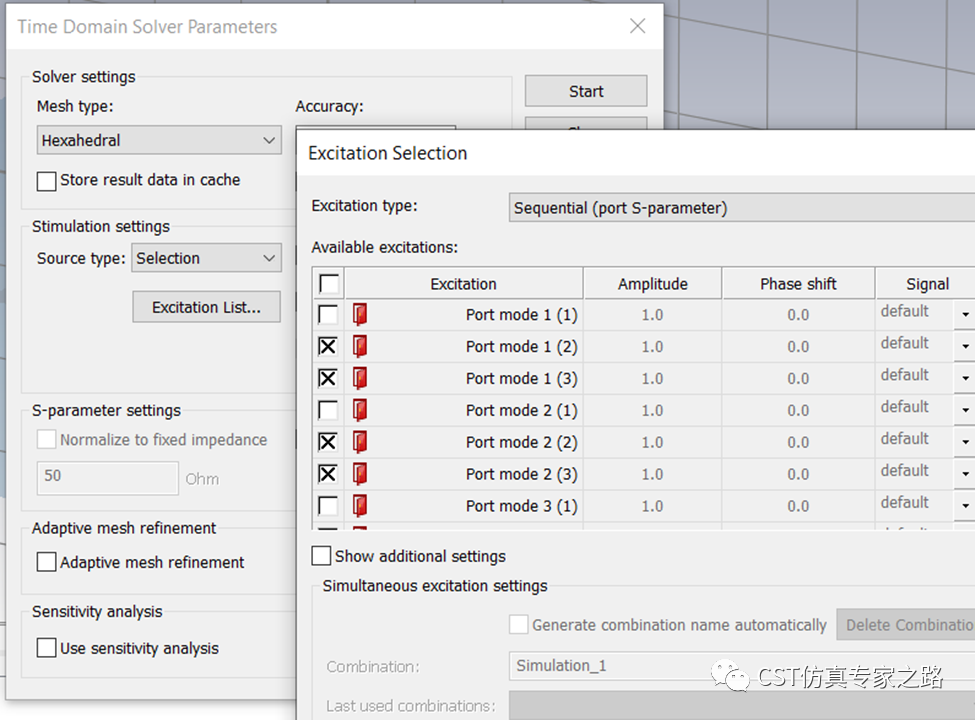

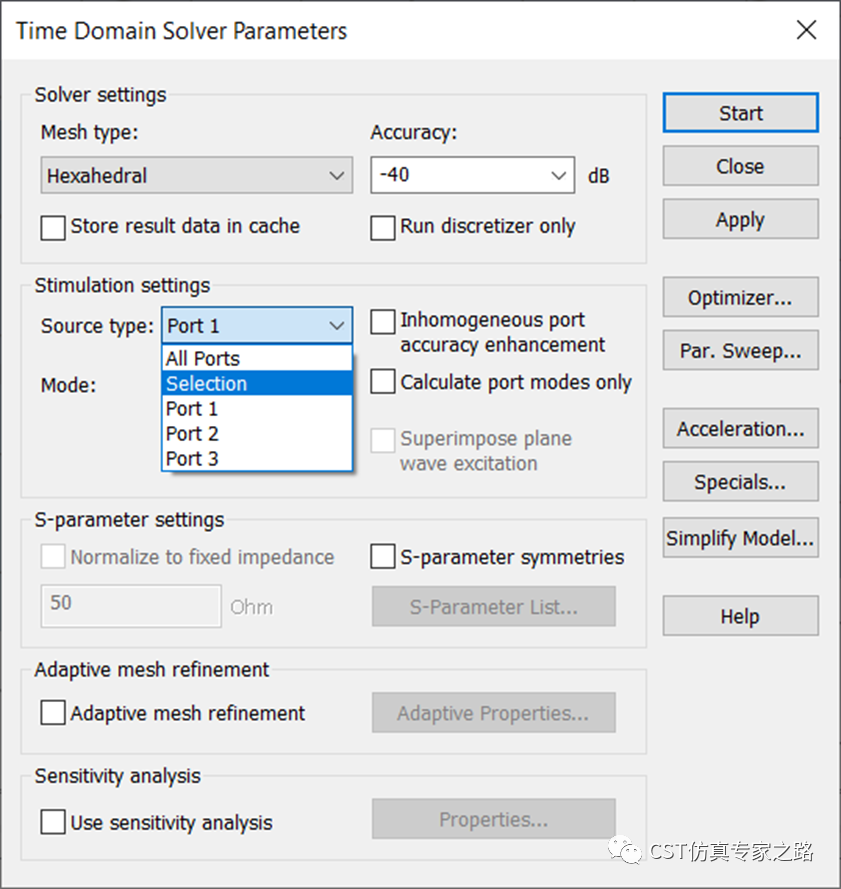

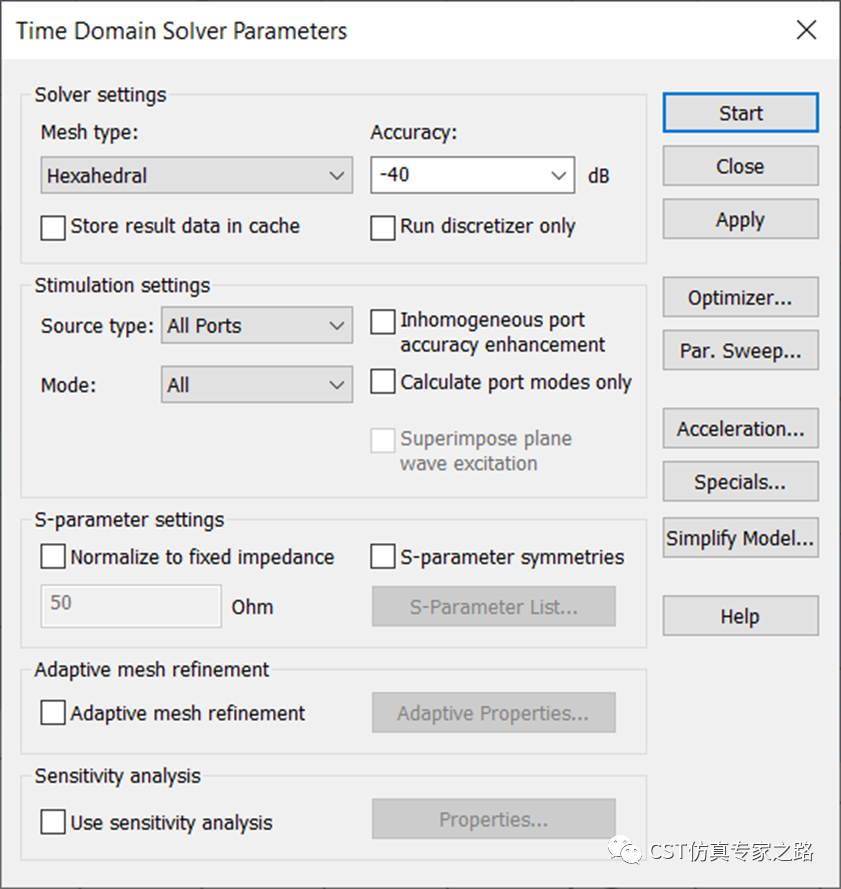

如果要選擇某些模式來計算S參數，可在求解器中選擇。比如時域：

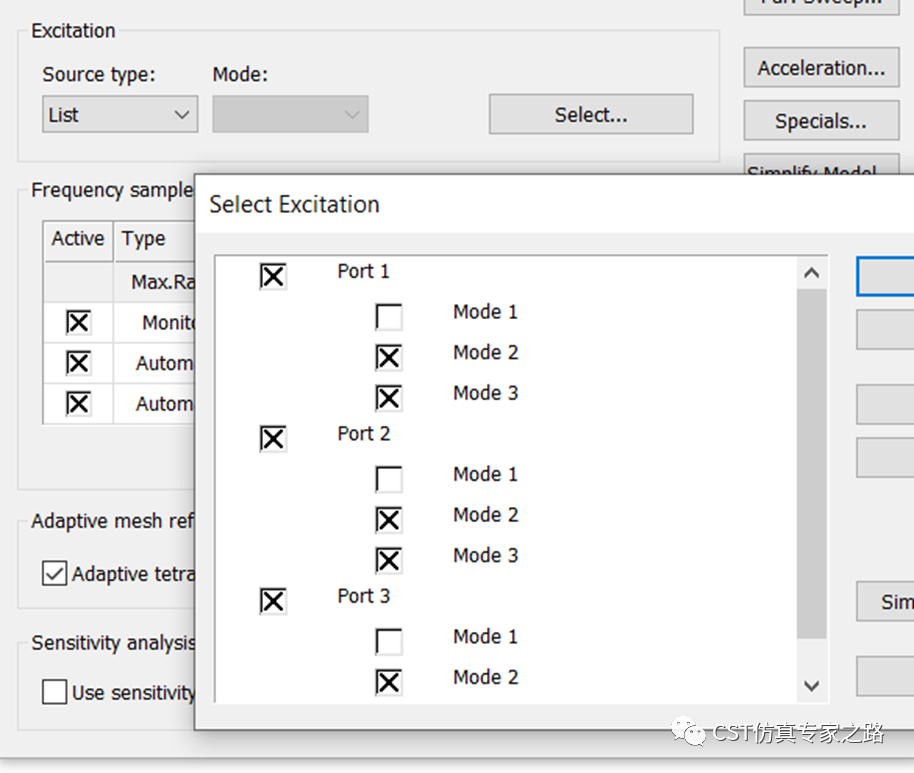

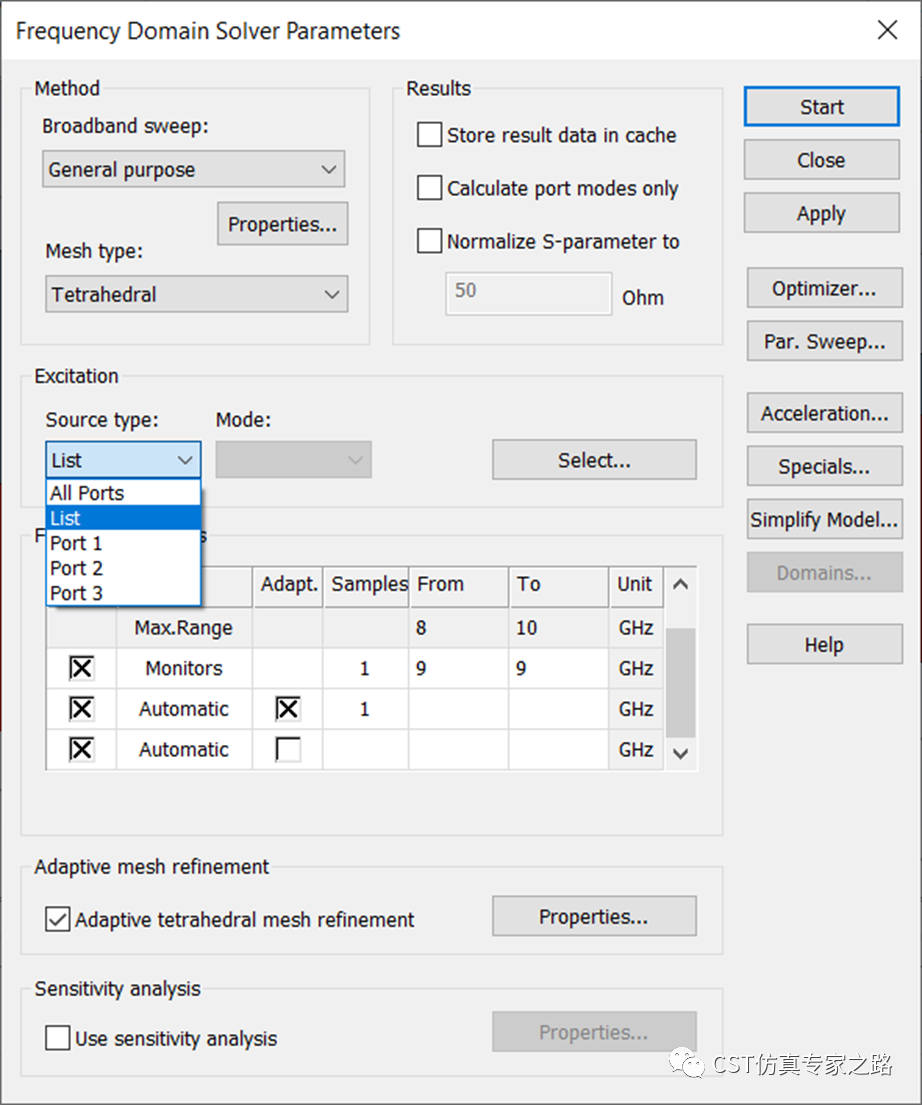

比如頻域：

如果這樣選擇激勵，還是9x9的網絡，只是計算的S參數不完整了，因為我們沒有每個模式都激勵：

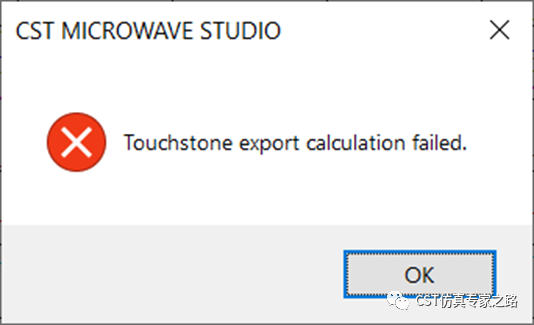

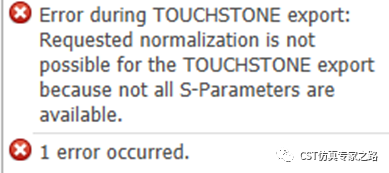

所以如果這時候?qū)С鯯參數，就會報錯：

那么問題來了，我們辛辛苦苦仿完了S參數，不想重新仿真，可以選模式導出SNP嗎？可以的。

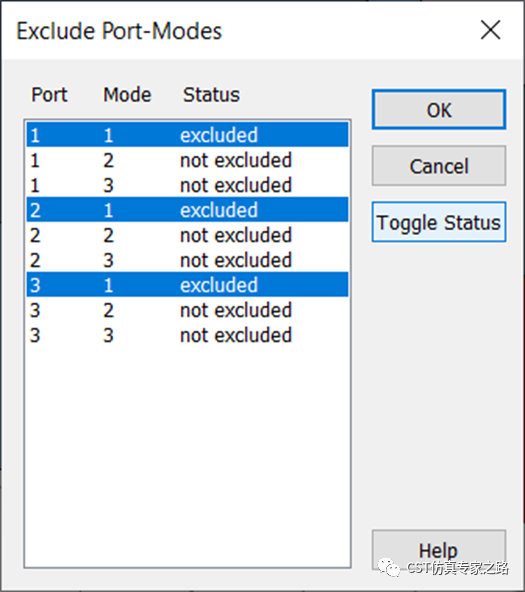

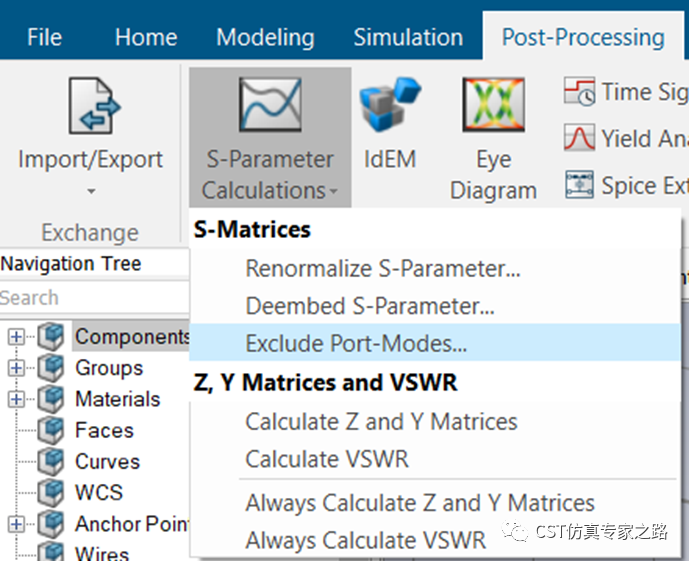

選擇排除端口模式：

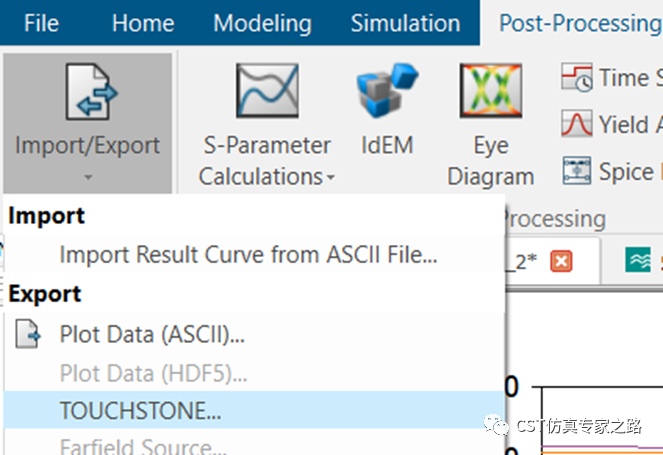

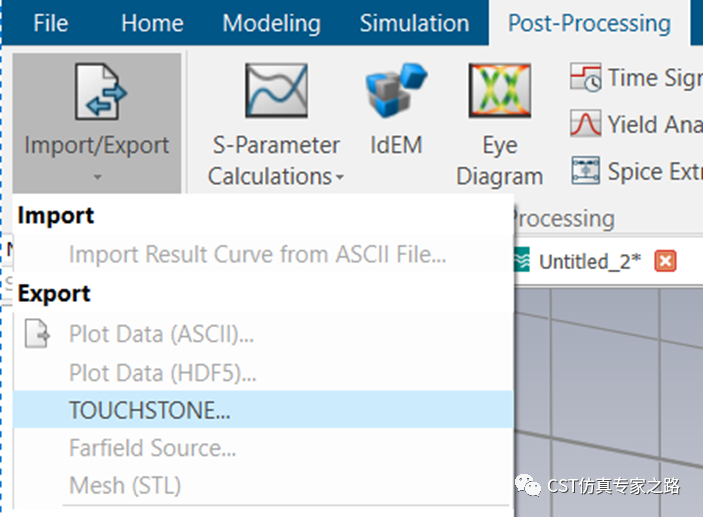

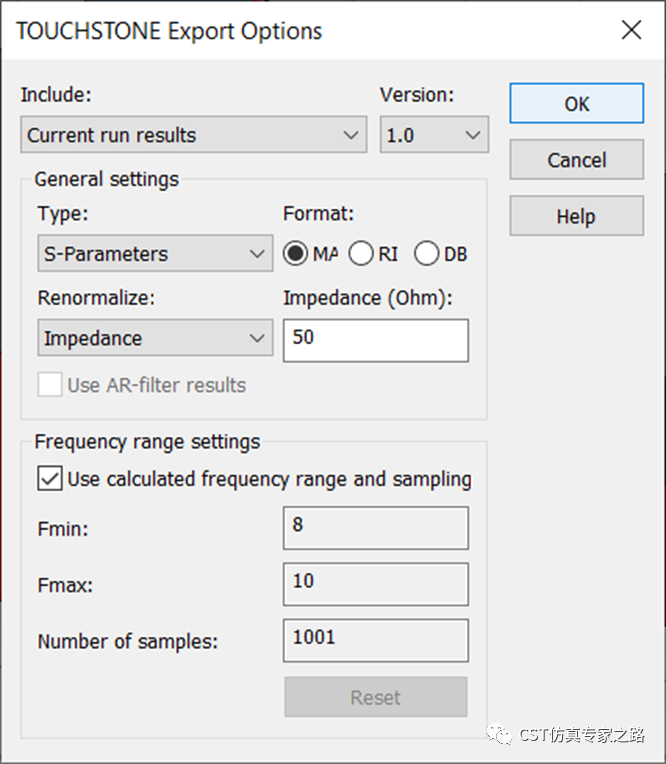

再導出S參數：

 就得到部分模式的S參數了。

小結：

1. 波導端口的模式和數量需要重視，每個模式都對應一個S參數中的端口2.     可選擇部分模式進行激勵，但默認導出S參數仍是模式數決定，可在S參數導出處選擇模式。
