如何研究某設置參數對仿真時間的影響

很多時候我們都很在意仿真時間，尤其是改動一些設置或參數，想看看有沒有加速的效果。估計很多人都是“改動->仿真->查log->記下來”這樣的做法吧？

下面介紹一個小方法，得到參數掃描與仿真時間的關系，不用手動記log。

拿自帶的喇叭天線為例：

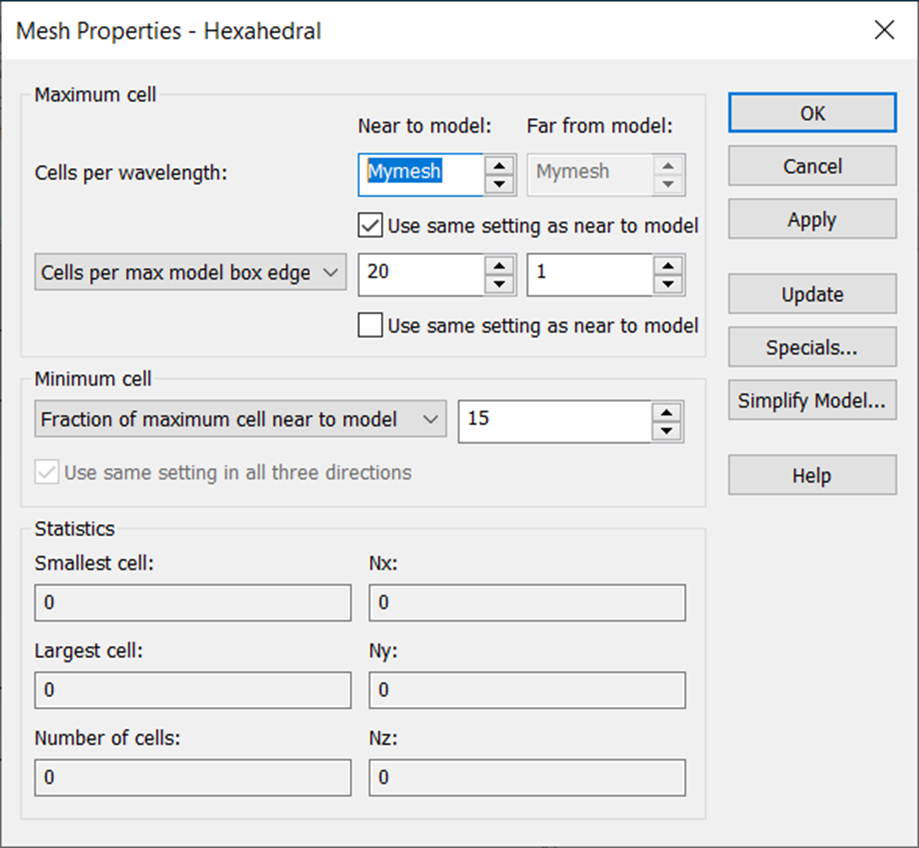

比如我們參數化全局網格：

給個初始值：

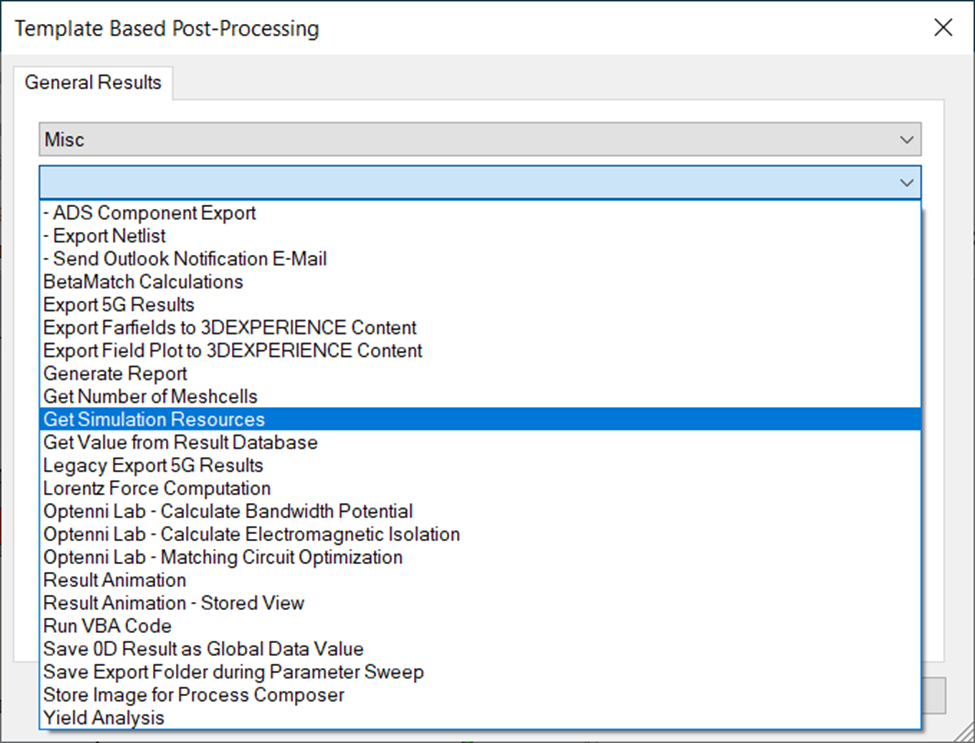

然后前往后處理，Misc->Get Simulation Resources:

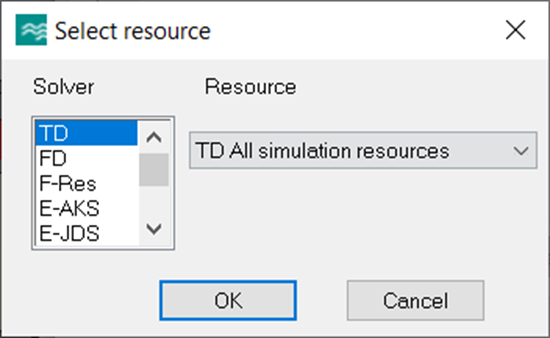

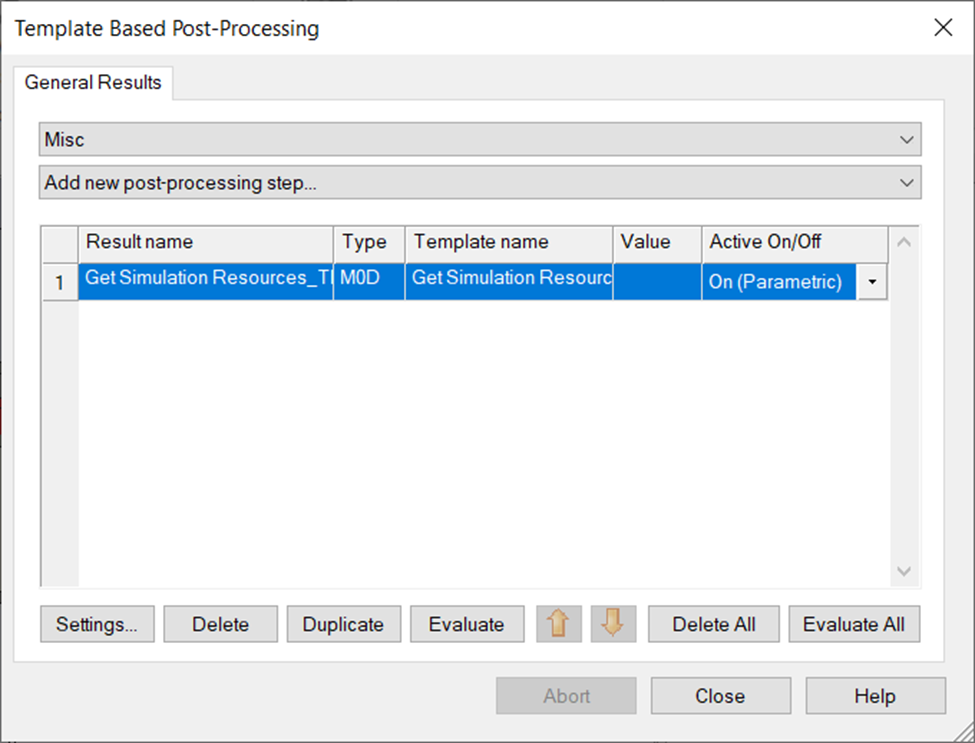

選擇目前使用的求解器：

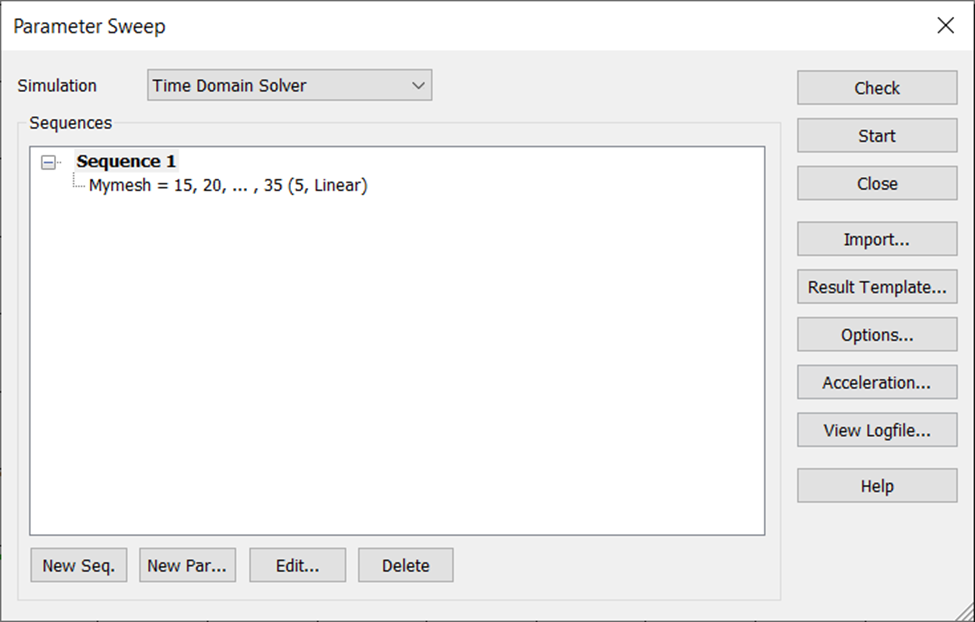

然后添加參數掃描，這里我們看網格參數從15漲到35，仿真時間如何變換（肯定越來越久嘛）。

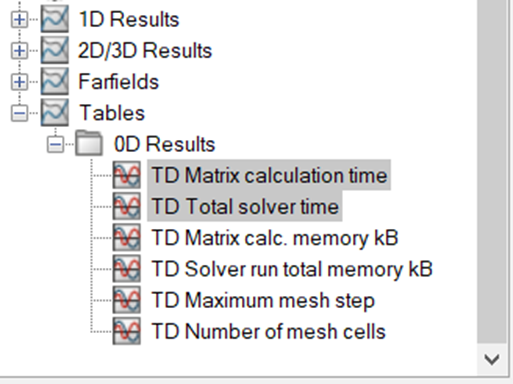

參數掃描結束，查看結果：

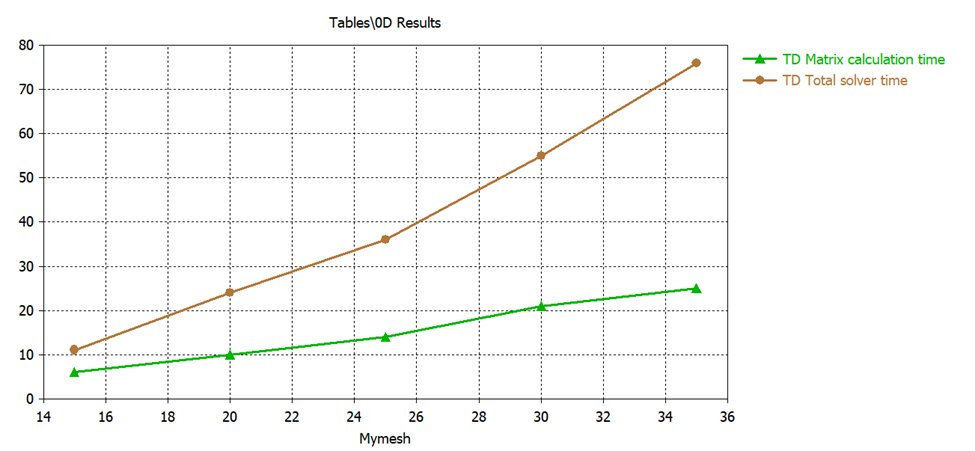

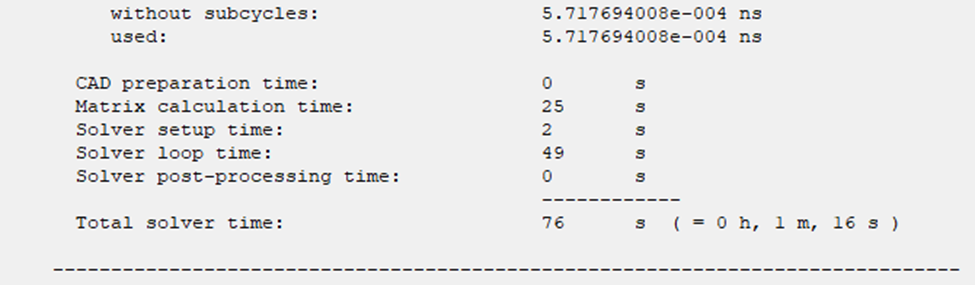

 可見總時間在參數為35的時候是76，單位是秒。如果查看log，可以驗證：

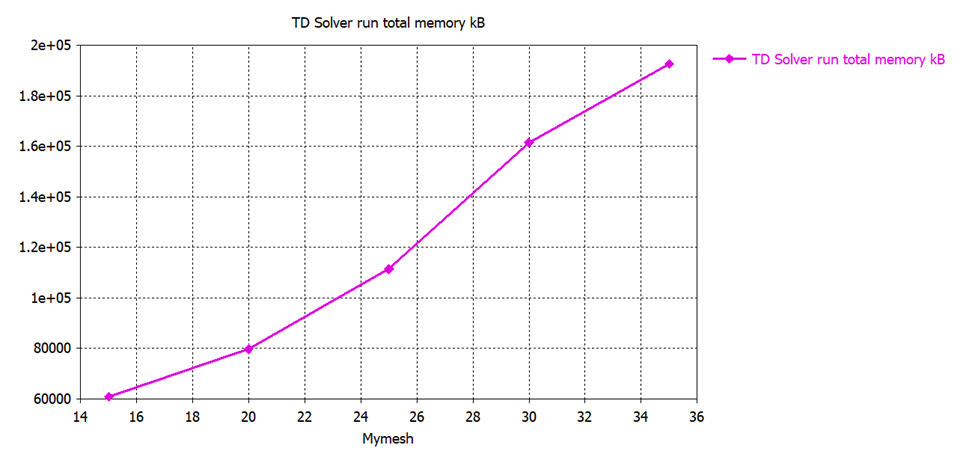

其他計算資源包括內存數，網格數等等：

 小結：

1. 就是個后處理提取計算資源。

2. 這個方法看似簡單沒太大價值，但是當我們研究一些求解器設置參數時，可分析出它對仿真時間是不是線性的影響，同時參數掃描也可以看出該設置對結果的影響。若關注的KPI對該設置參數不敏感，參數與仿真時間又是線性關系，那就可以放心地放寬該參數的設置了。
