如何查看有匹配電路的天線遠場(AC combine result)
這個問題仍然是有大量用戶經常問,所以重新整理一下介紹:
Step 1. 正常三維仿真天線

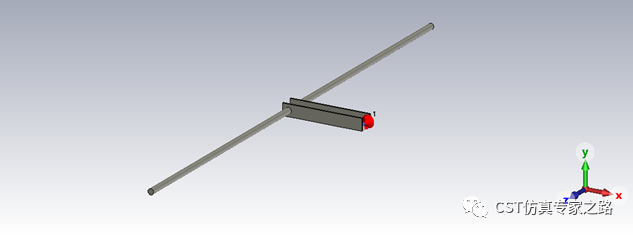

首先我們在純三維中仿真天線:
用自帶案例:

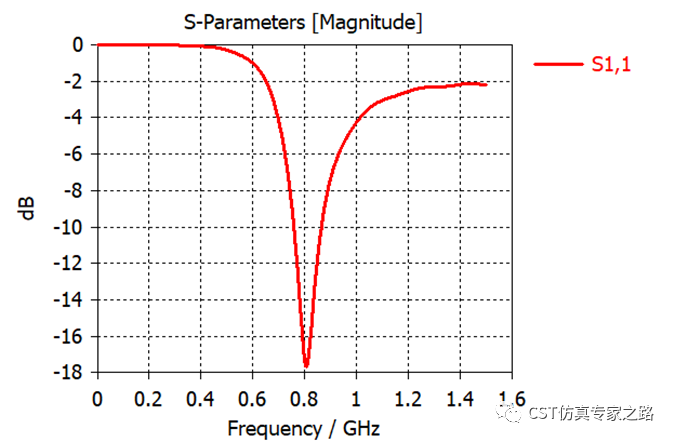

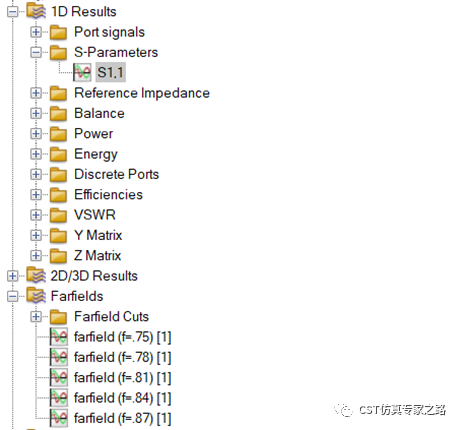

仿真獲得S11和5個遠場監視器的遠場結果:
可見工作頻率在0.8GHz。
Step 2. 添加電路

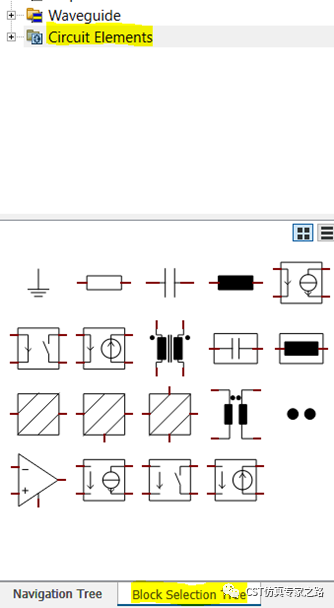

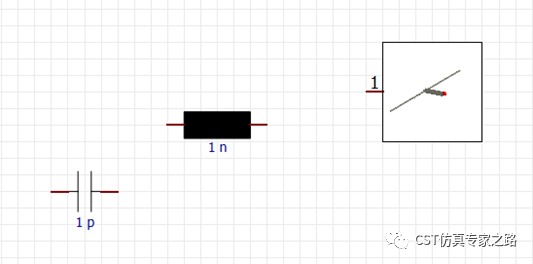

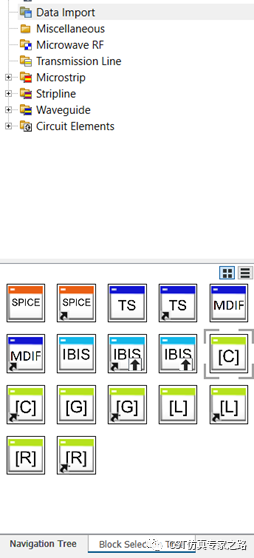

這里添加電路的方法很多,比如手動加電容電感,直接拖拽進電路就好:

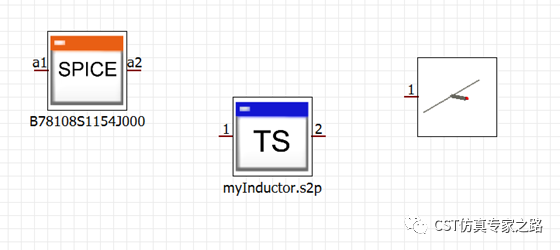

再比如添加touchstone或SPICE數據:

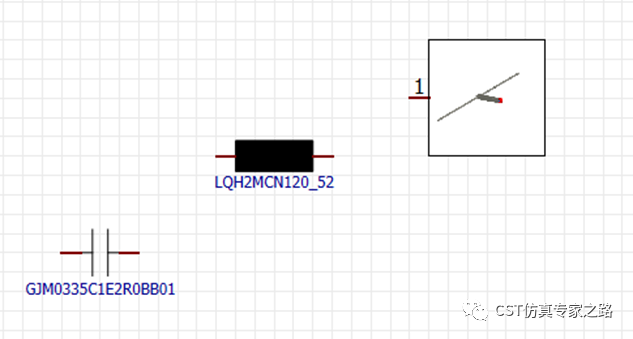

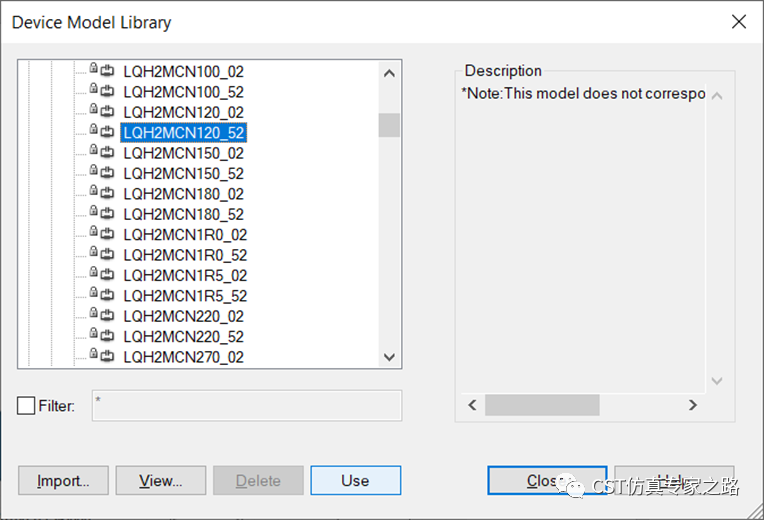

再比如用CST拓展包中的一些供應商元件,SPICE模型:
拓展包安裝請參考:如何安裝CST拓展資料包。
這里我們用宏生成簡單的匹配電路:

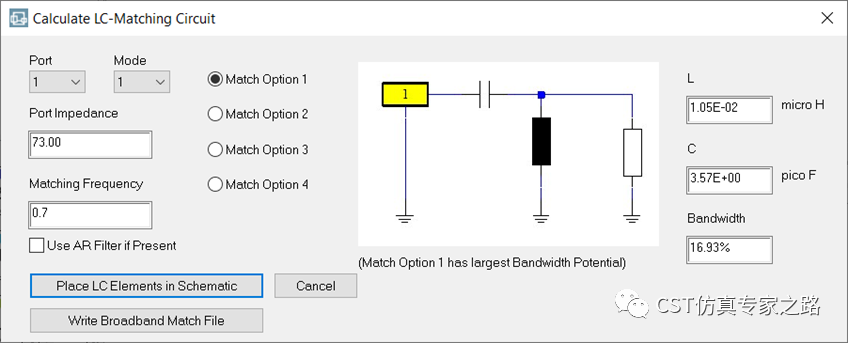

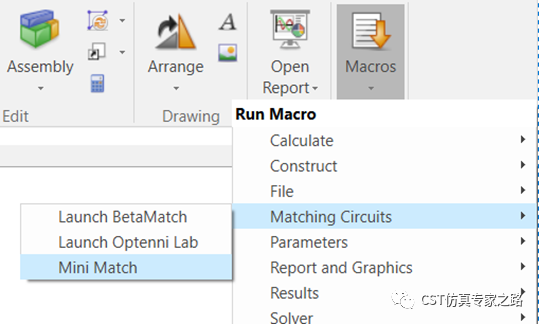

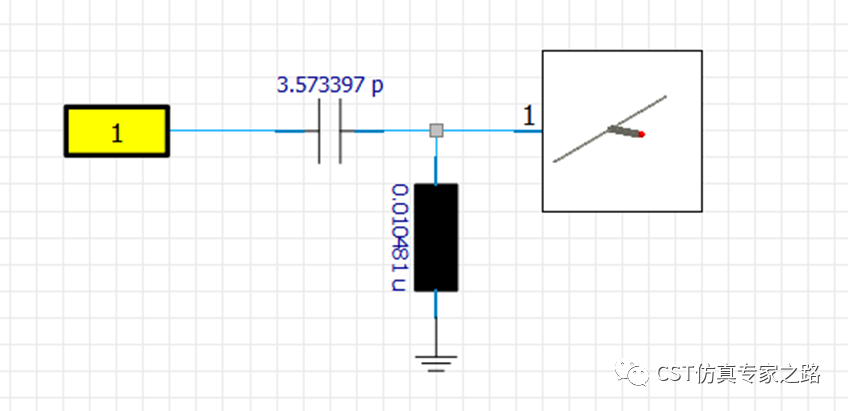

這里我們輸入匹配頻率為0.7GHz,然后點擊PlaceLC Elements in Schematic,這樣自動做出匹配電路:
目前都是電路中的工作:
Step3. 有電路的S參數:

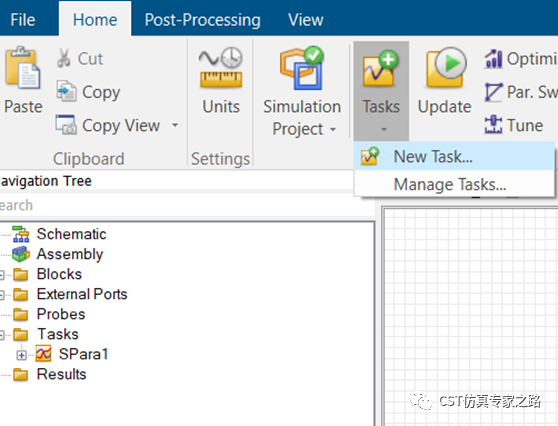

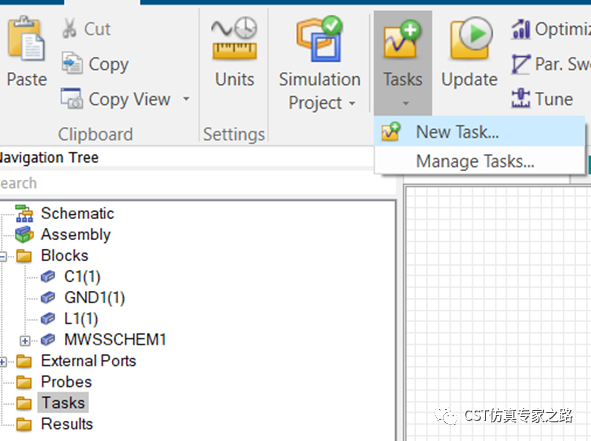

添加任務:
S參數任務:

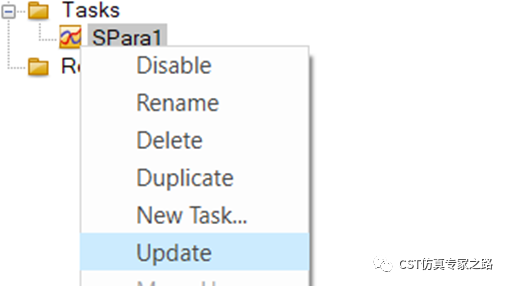

更新任務進行計算:

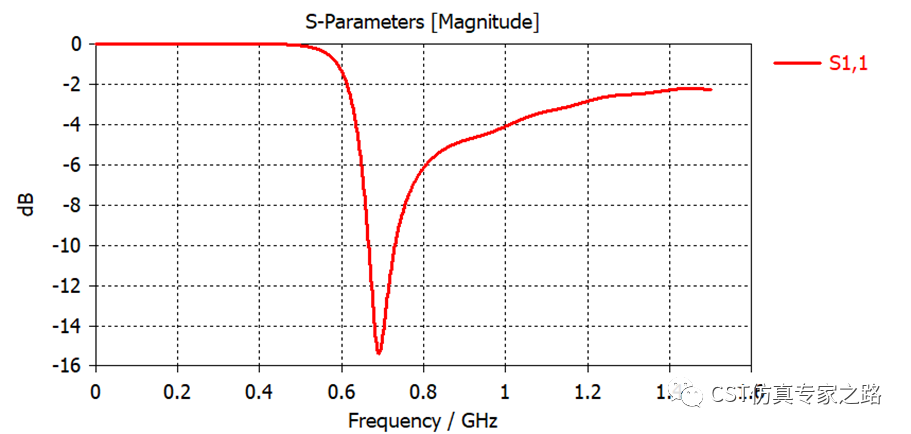

查看S11結果:
可見工作頻率已經調到0.7GHz。
Step 4. 用AC任務生成遠場
添加任務:

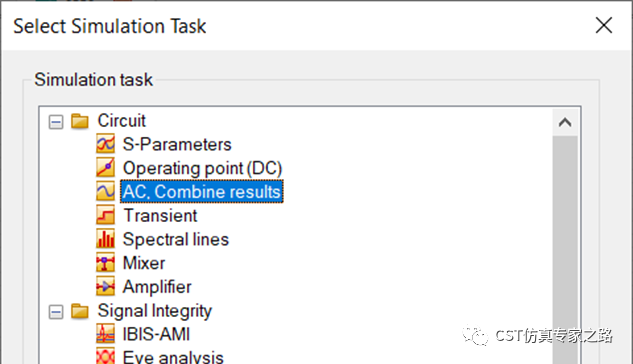

添加AC, Combine results 任務:

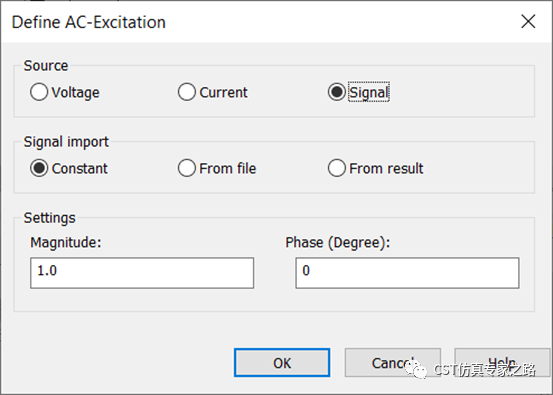

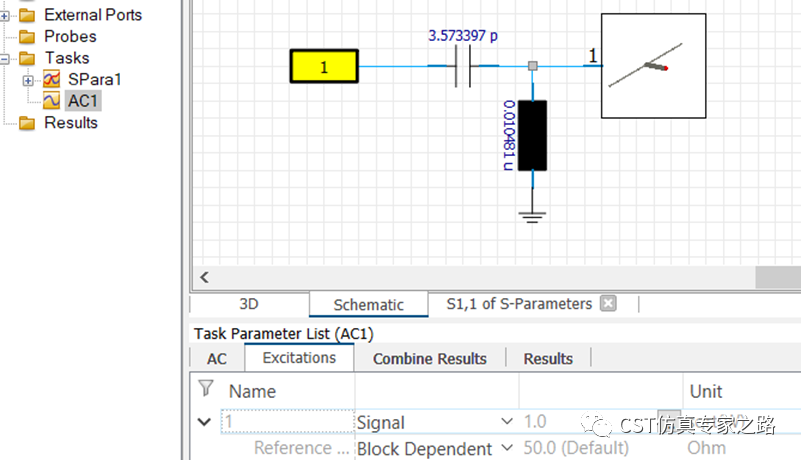

設置端口激勵:

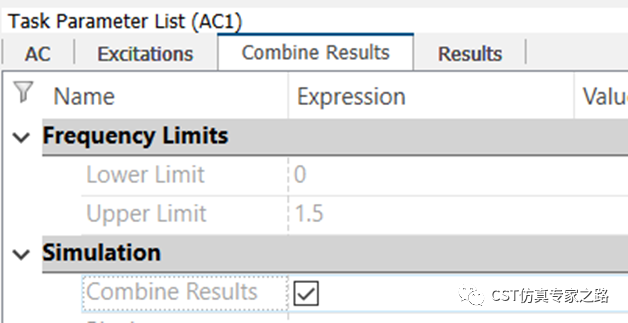

然后就是重點步驟,開啟Combine Results:

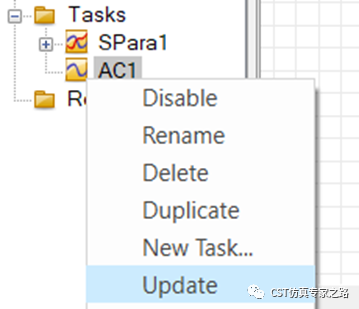

更新計算AC任務:
Step 5. 查看和驗證結果:

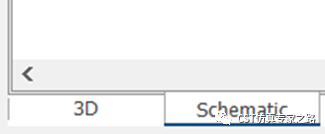

回到三維環境:

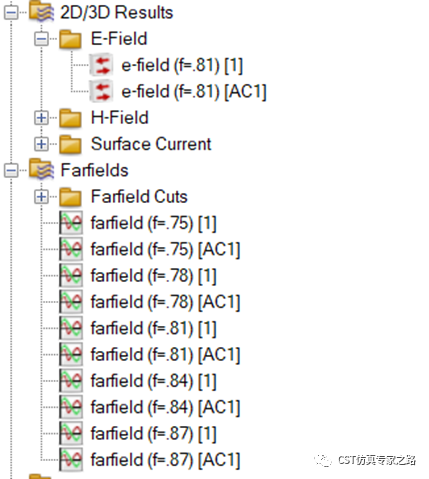

可見遠場多了AC1的結果,這些就是考慮匹配電路的遠場結果:
對比【1】和【AC1】,可見效率名稱有所不同,有電路的遠場效率有個System名字,成了系統效率:
注意我們這里對比的頻率是0.81GHz,而我們剛才已經將工作頻率從0.8GHz匹配去0.7GHz,所以這個0.81GHz(AC)的總效率降低了。

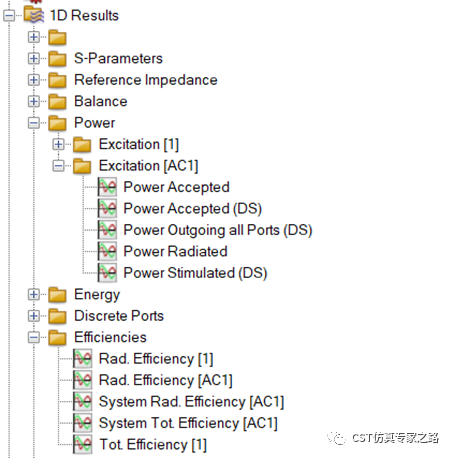

我們還可以在另一個地方檢查這個輻射功率和效率,查看Power和Efficiencies結果:
可見Power多了(DS),就是Design Studio(CST電路設計工作室),考慮了電路的意思。Efficiencies多了AC1,也是考慮了電路的意思。

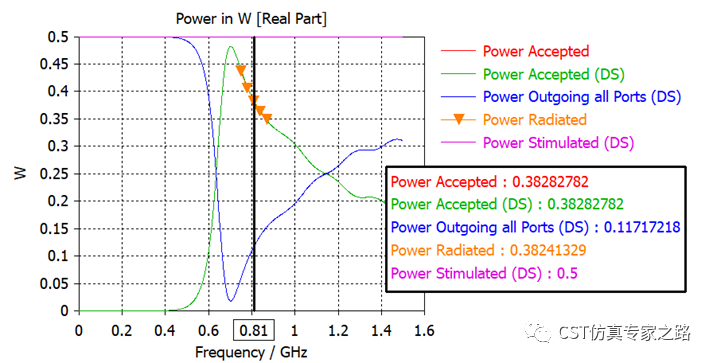

具體查看功率,Power Accepted (DS)(綠色)的峰值已經調去0.7GHz了:

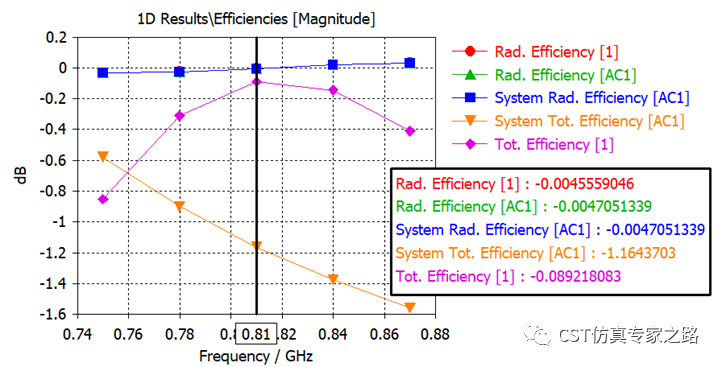

查看效率,與遠場界面中的效率值一致:
效率定義:
o Rad.Efficiency [AC1] = Power Radiated/Power Accepted
o SystemRad. Efficiency [AC1] = Power Radiated/Power Accepted (DS)
o SystemTot. Efficiency [AC1] = Power Radiadted/Power Stimulated (DS)
多天線效率請參考:FAQ042:如何計算有匹配的多天線效率
小結:
1. 考慮電路的遠場是一個場路結合問題,所以AC combine result任務就行。
2. 后綴如DS,AC1這些都是考慮電路的意思。
