如何使用敏感度分析 sensitivity analysis-腔體E求解器

這期我們?cè)倥e個敏感度的例子，用E求解器加constraint參數。

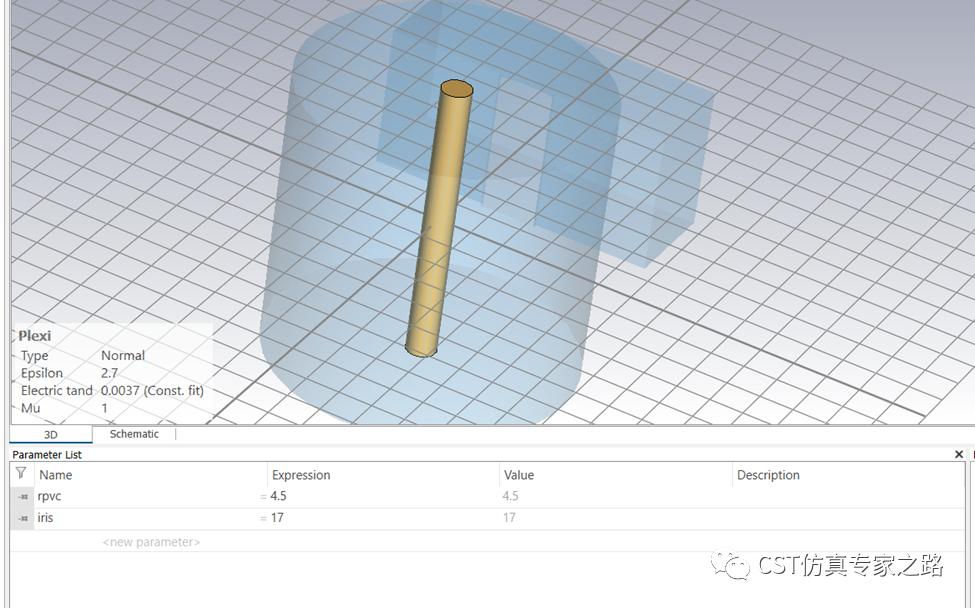

自帶案例腔體：

模型已經有兩個參數了，一個是圓柱介質的半徑，一個是圓腔和方腔的開口寬度。

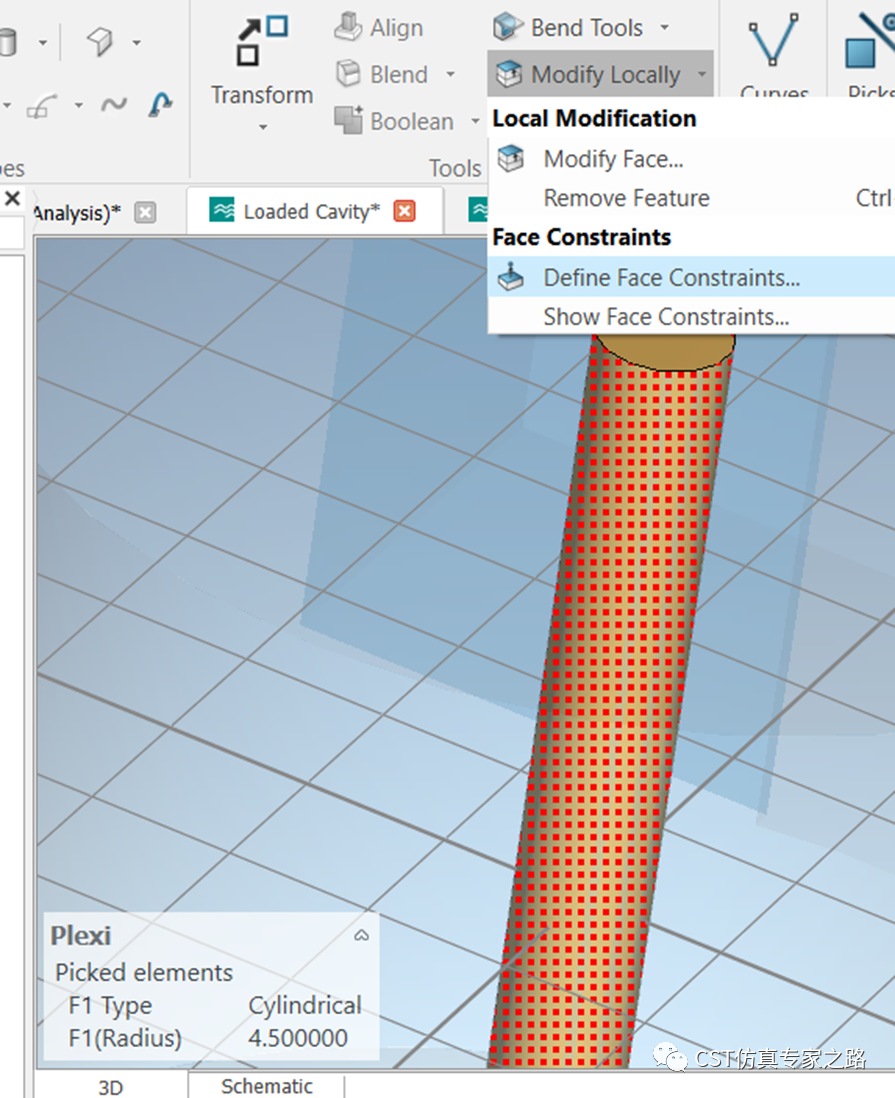

下面我們添加constraint，選面，然后modify locally：

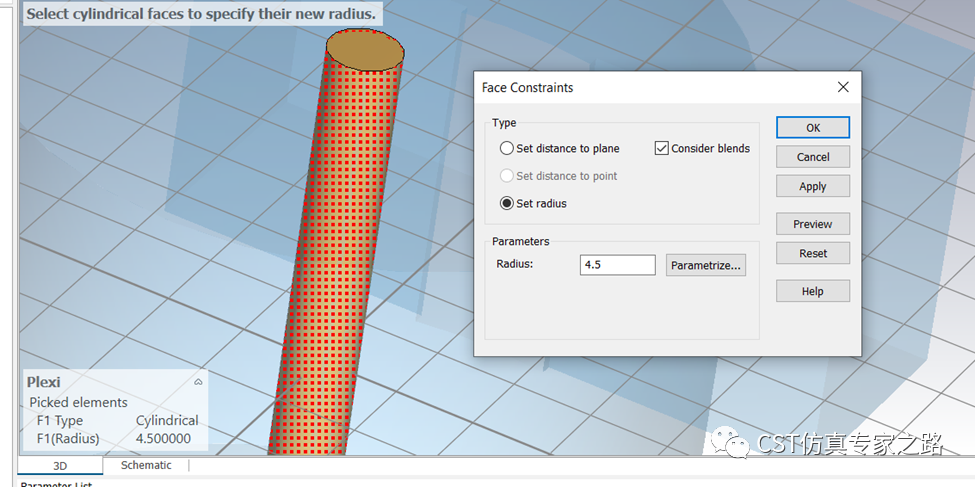

用半徑constraint，點擊參數化：

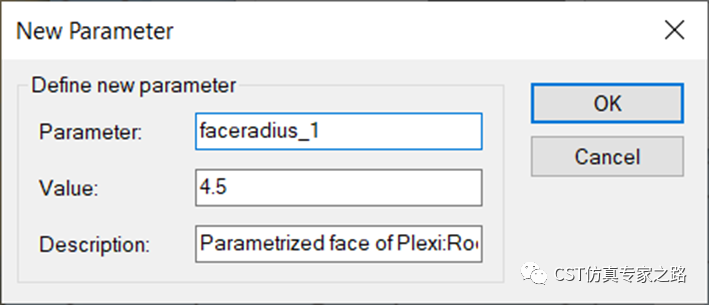

用默認名稱：

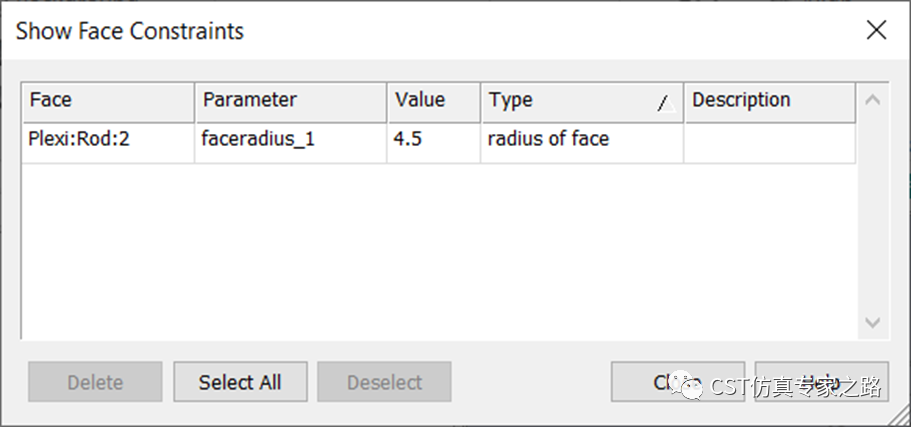

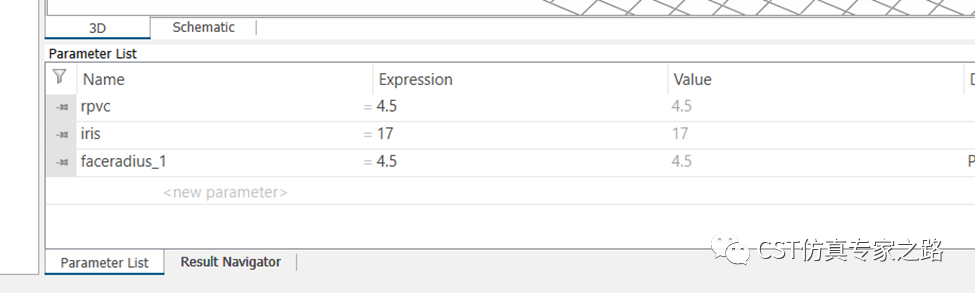

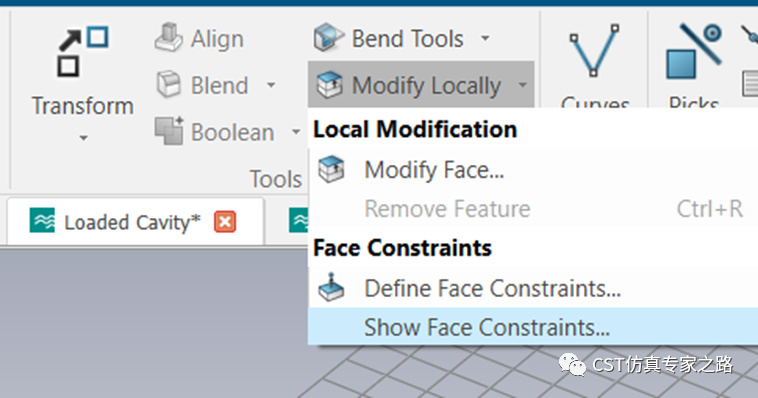

就添加好參數了，看上去和之前的半徑參數是一樣的，但是如果查看現有的constraint，就會發現就一個：

下面進入E求解器：

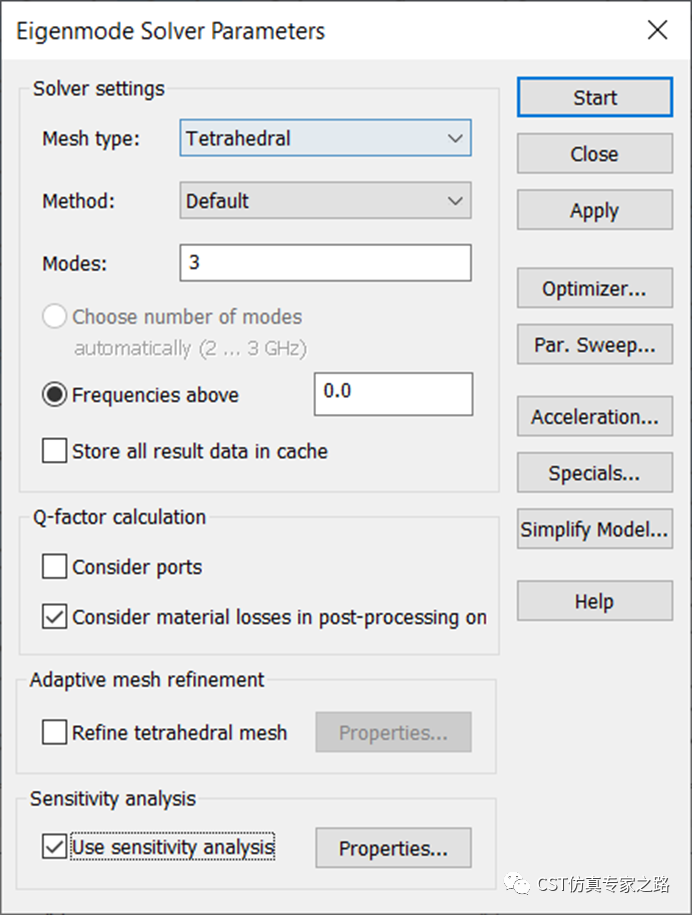

確保算法為默認，lossy算法是不能用敏感度的：

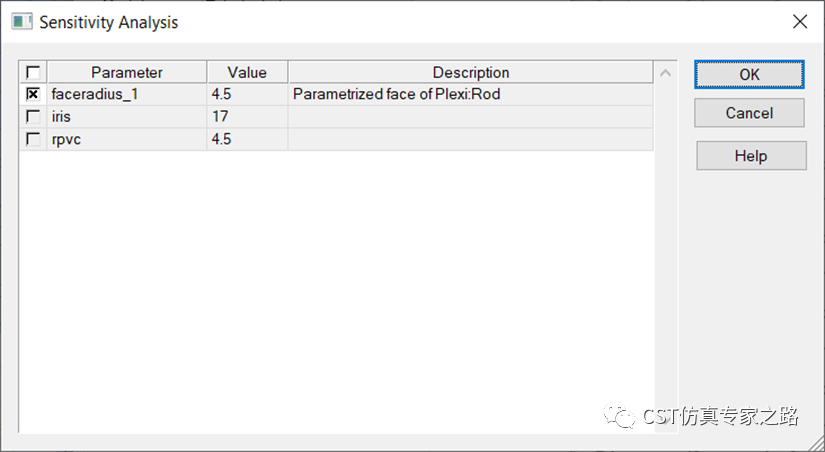

敏感度屬性里面選這個constraint：

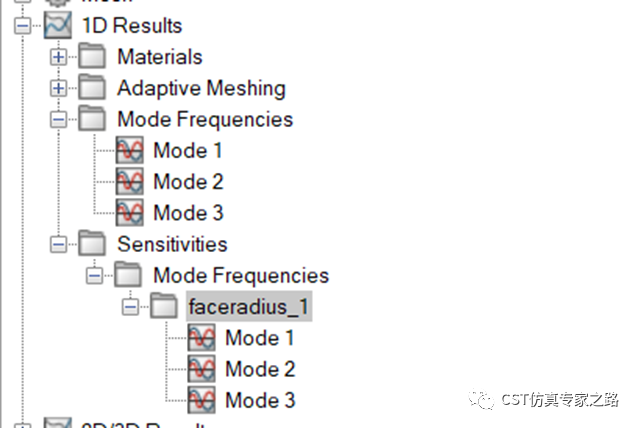

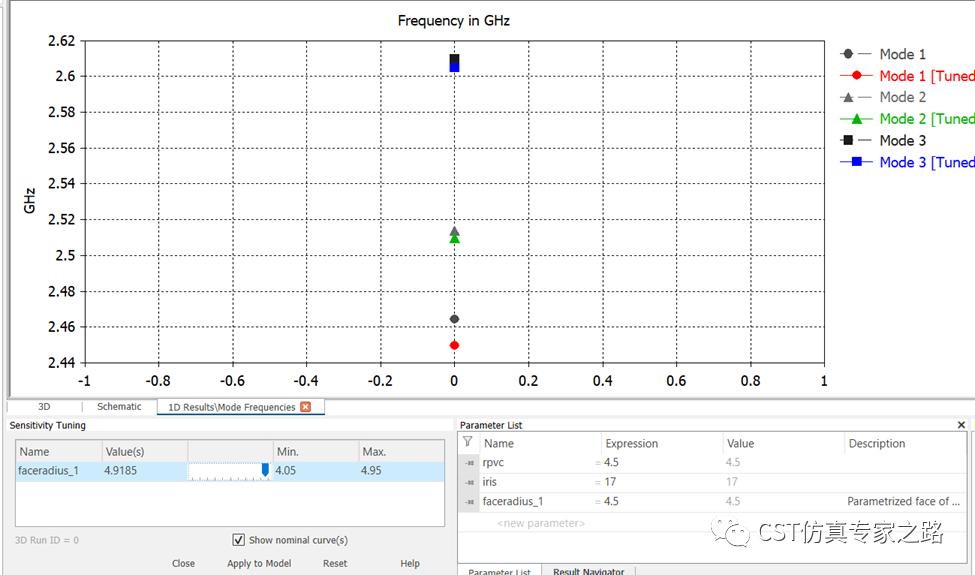

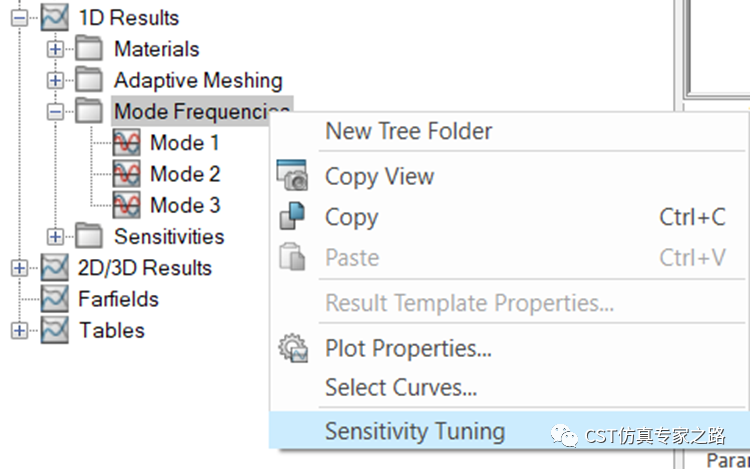

開始仿真，結束之后我們就可以對1D結果進行敏感度調試了：

可見加大介質半徑可以降低模式頻率，符合理論：

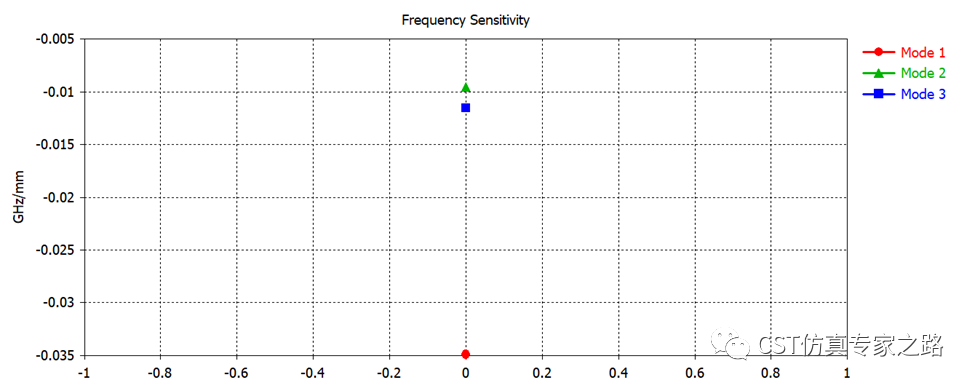

其中紅色的模式1變化最大，敏感度最高，我們可以查看敏感度結果確定：

可見確實是模式1的斜率絕對值最大：

小結：

1.     總結流程，constraint參數化->E求解器默認模式->敏感度->模式頻率->敏感度調試;

2.     F或E求解器可以敏感度分析。
