如何用E場計算Loss損耗密度-SAR計算加速技巧

之前寫過一期SAR仿真：均勻頭模型和天線SAR比吸收率仿真案例，SAR仿真需要Power loss density監視器。

最后也提到了可以只定義E場監視器，再提取Power loss density。這期我們看一下這個小技巧。

用同樣的自帶模型

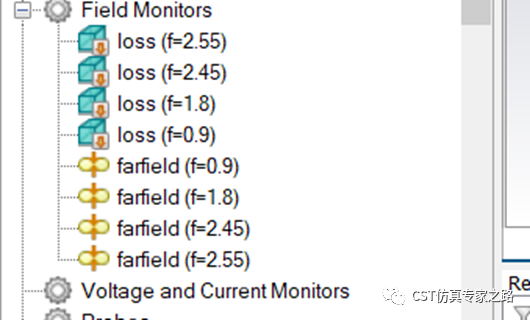

模型本身自帶損耗監視器：

我們將loss都改成E：

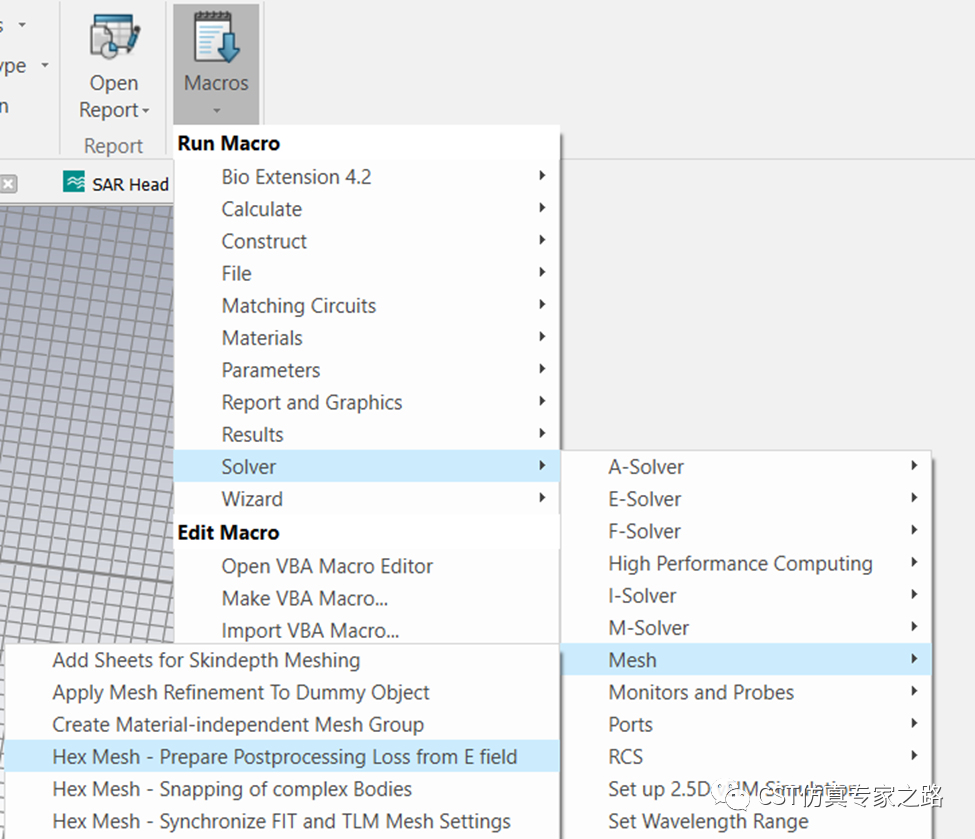

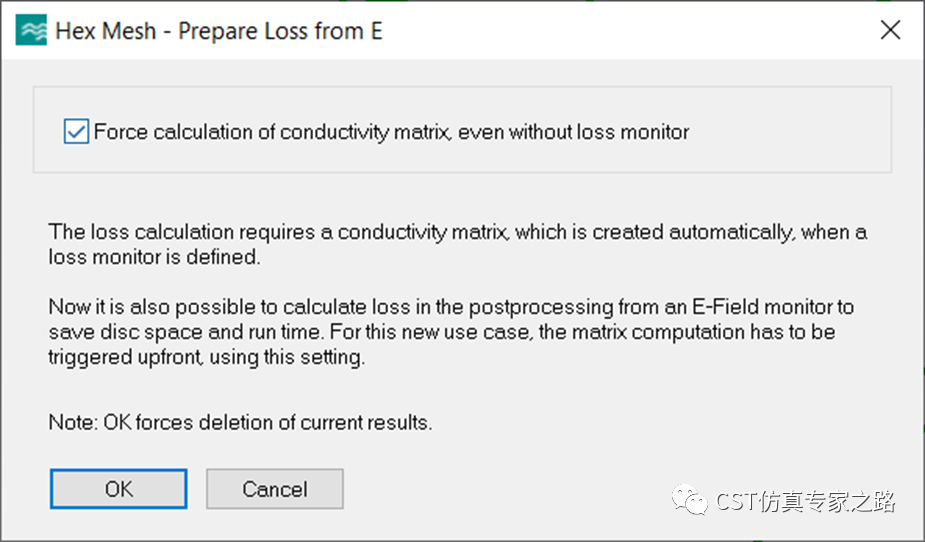

 并且仿真之前運行宏：

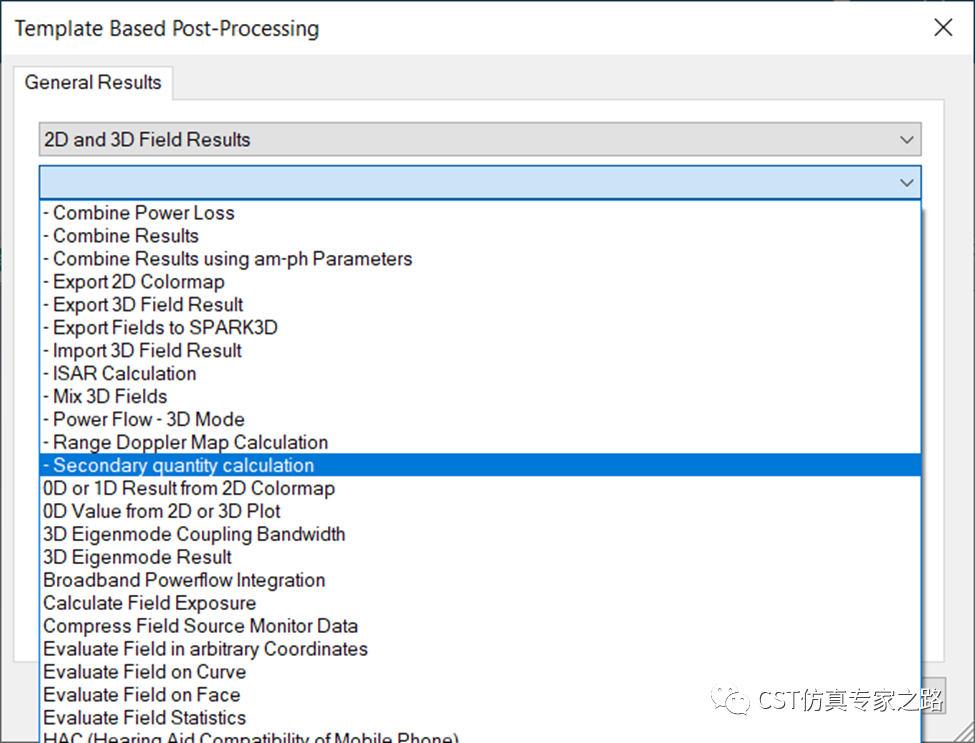

然后仿真時間就會快一點，結果數據也會少一些。仿真結束后，后處理提取二級量：

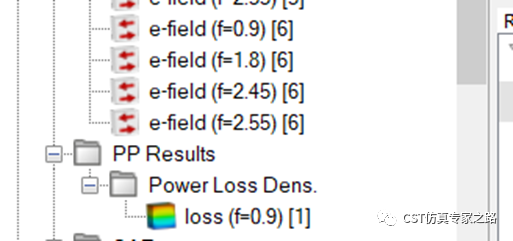

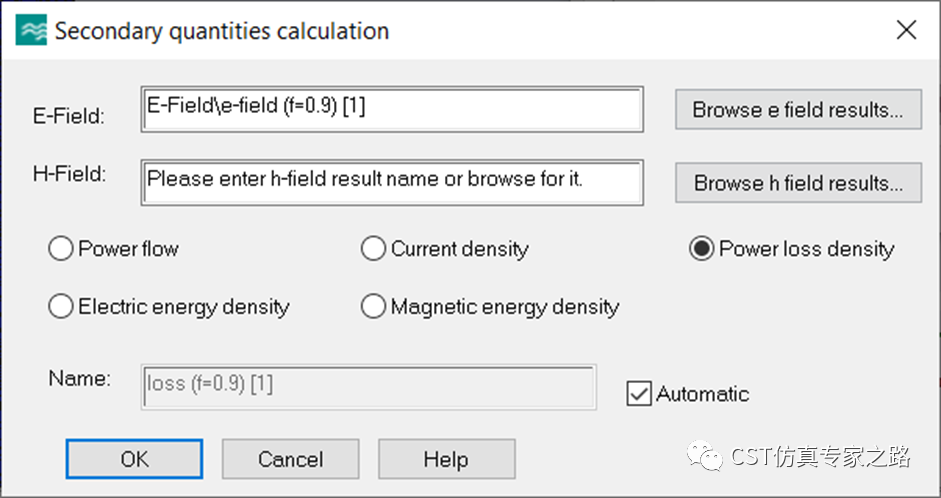

Evaluate后處理，這樣又得到了power loss density：

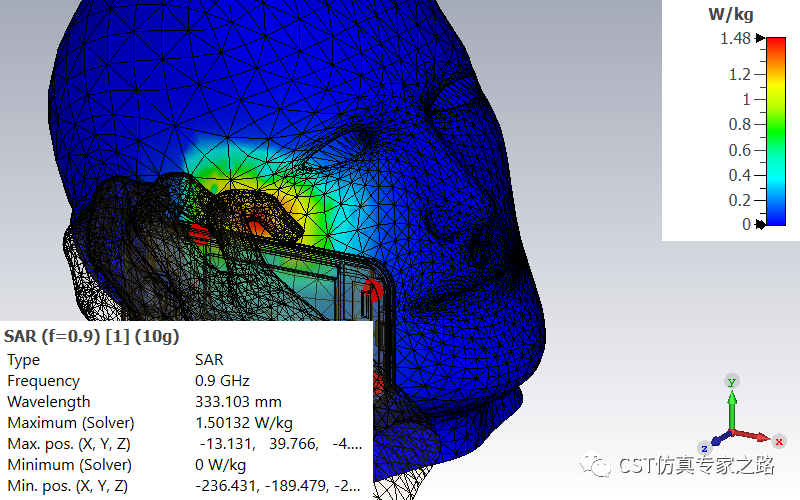

然后正常提取SAR即可。

對比兩個方法計算完SAR后的數據量：

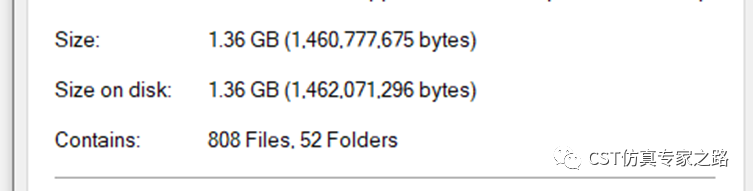

Loss：

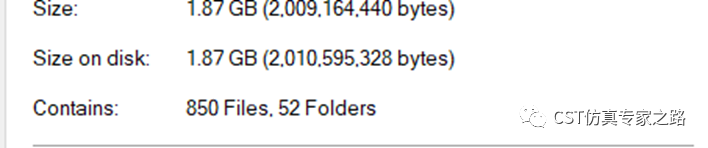

E：

小結：

1.   E場提取損耗場需要前處理macro和后處理。

2.   該方法能夠部分加速SAR計算（仿真部分），更主要的SAR加速技巧是sub-volume，就是部分區域定義監視器。

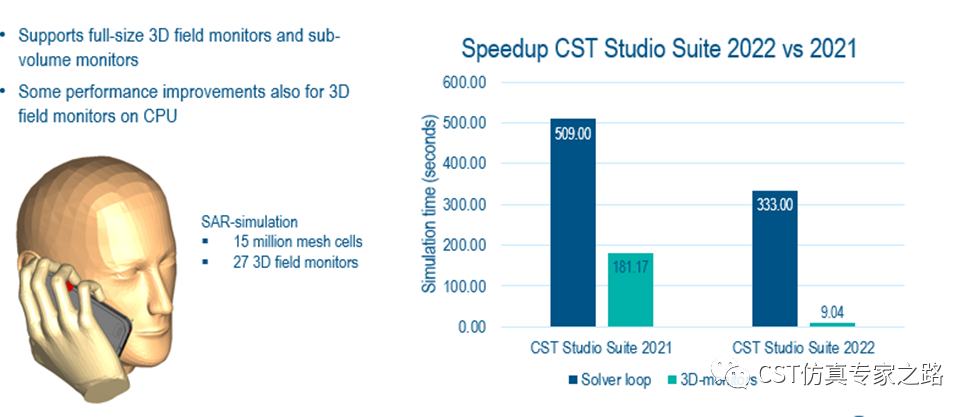

3.   2022版本中，場監視器可用GPU加速，SAR計算效率更高，所以該方法提速不再明顯。
