CST基于Es、RLC求解器計算平板電容參數(shù)

1、使用Es求解器計算平板電容的電容矩陣

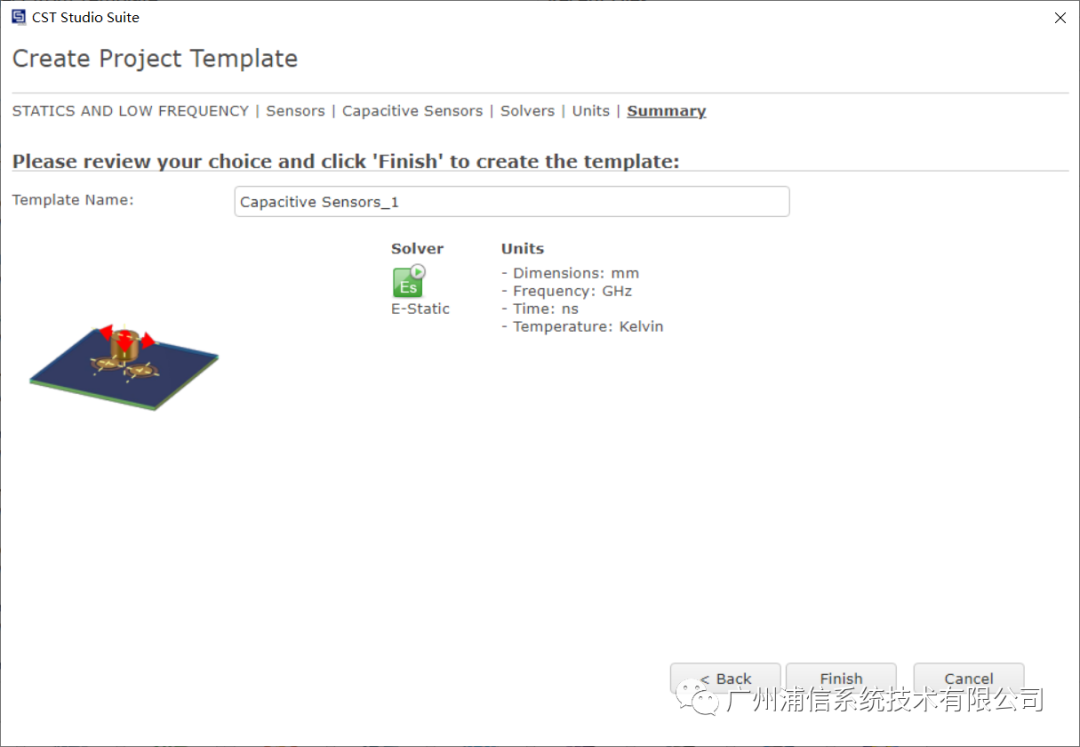

首先，我們需要創(chuàng)建一個Capacitive Sensors的工程模板，選擇Es求解器，如下圖：

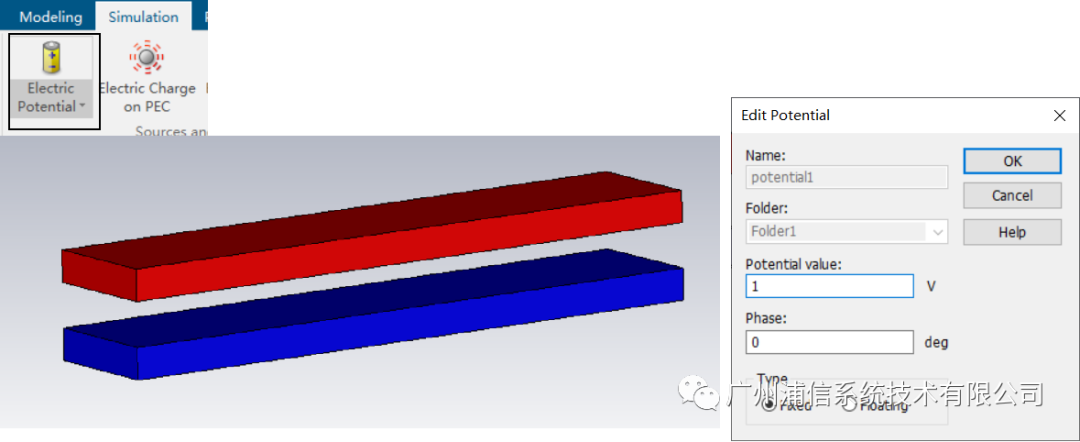

用PEC材料創(chuàng)建電容器結構，使用“Electric Potential”功能為電容器的兩極定義電勢，其中紅色平面電勢為1V，藍色平面電勢為0V。

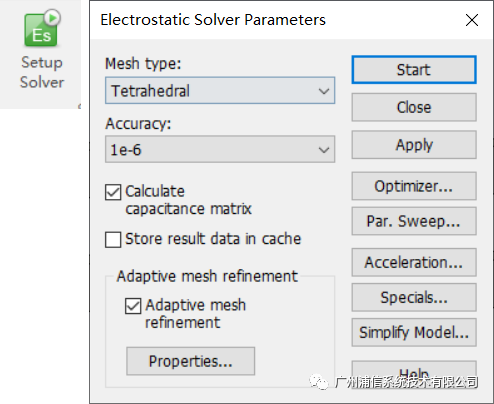

保持工程模板默認的邊界條件和背景距離，打開Es求解器設置窗口，勾選上“Calculate capacitance matrix”復選框，直接運行仿真。

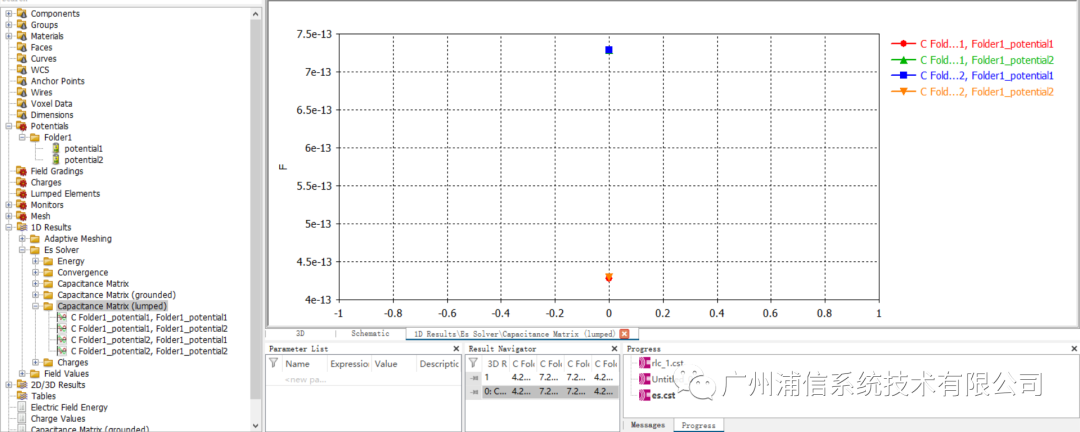

仿真完成后，可以在1D Results中查看電容矩陣結果。

2、使用RLC求解器計算平板電容的電容矩陣

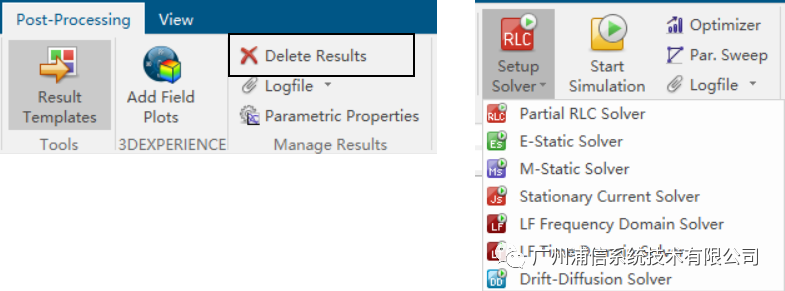

在后處理功能欄中刪除Es求解器計算的結果，將求解器切換為RLC求解器。

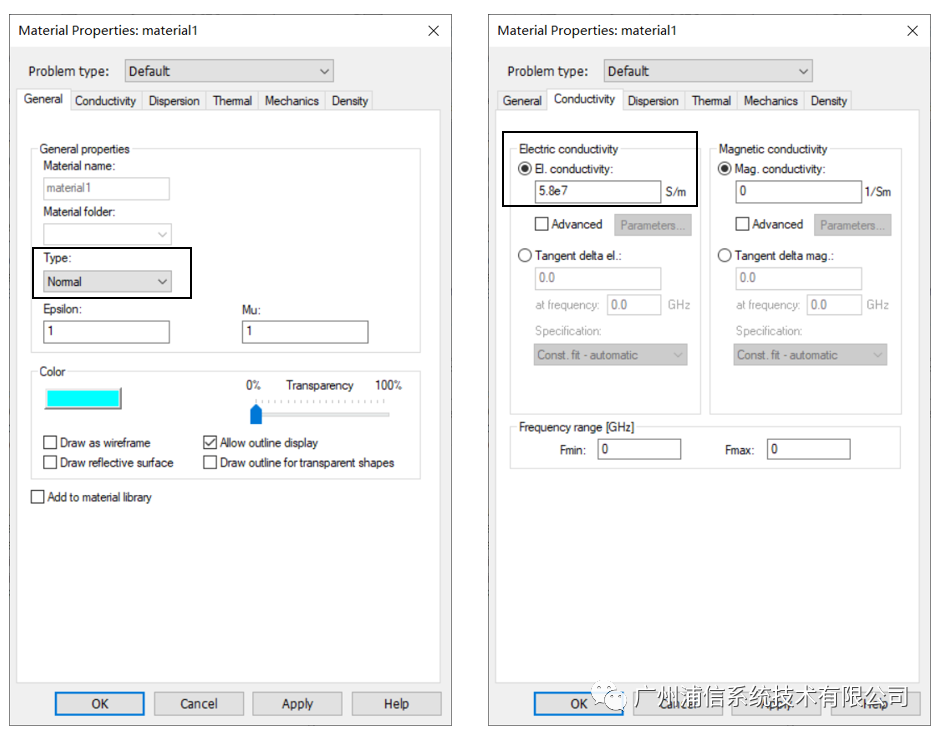

由于RLC Node需要添加在Normal類型的導體材料上，將PEC金屬板的材料修改為新建的normal材料，如下圖;

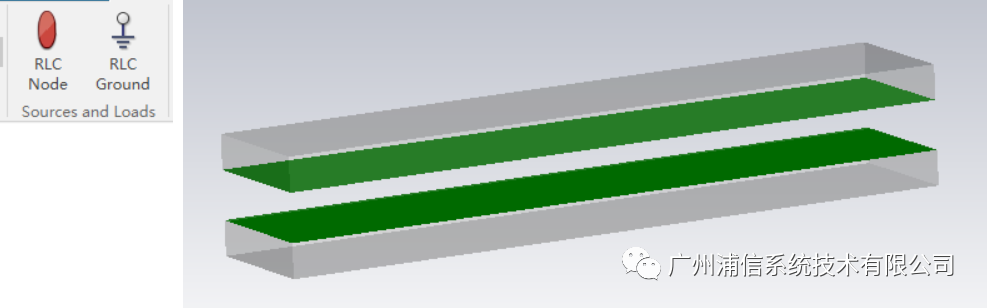

使用RLC Node 和RLC ground功能定義電容板的表面。

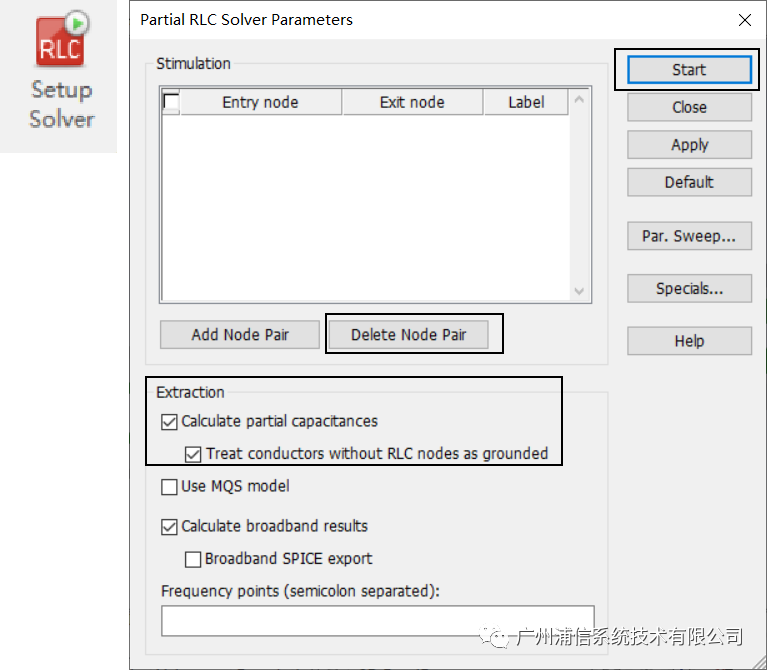

打開RLC求解器設置窗口，刪除Node Pair,勾選“Calculate partial capacitances”復選框，運行仿真。

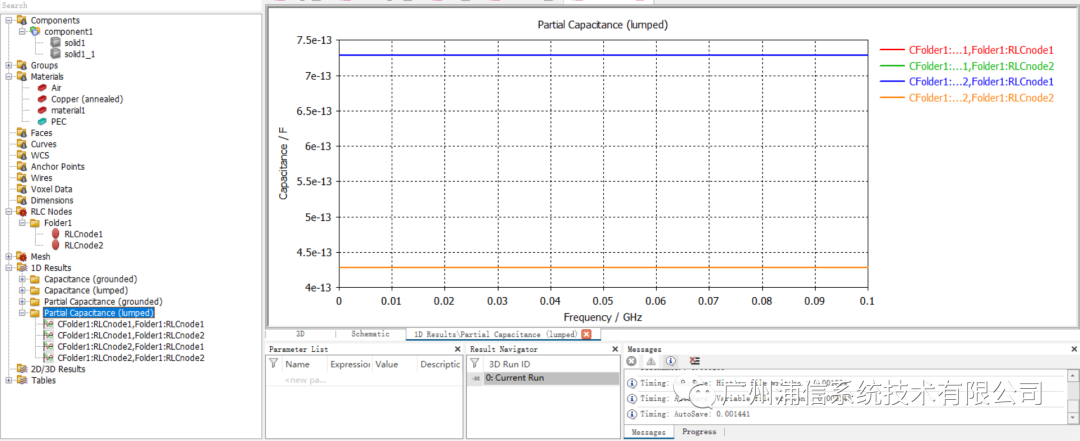

仿真完成后，可以在1D Results中查看電容矩陣寬頻結果。
