在CST中如何通過調用局域網路徑管理不同的庫文件

搭建過程需要以下三步設置：

(1) 在局域網路徑創建共享文件夾。

(2) 為共享文件夾添加CST可識別的庫文件。

(3) 在Manage Library中添加已創建好的共享文件夾路徑。

下面具體介紹搭建步驟，重點分析管理不同類型的庫文件時需要注意的細節。

1、在局域網路徑創建共享文件夾

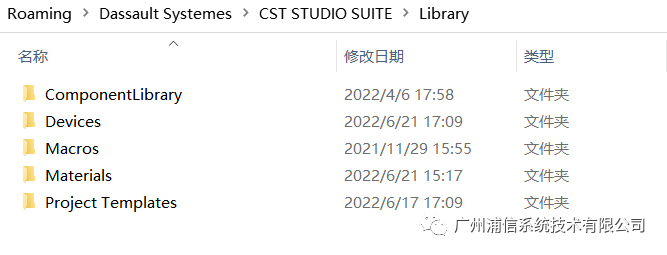

在局域網中創建一個用于CST庫管理的共享文件夾。需要注意的是，共享文件夾中需包含下圖名稱的子文件夾，CST可以通過文件夾名稱自動識別到這些子文件夾。其中：

(1) “ComponentLibrary”文件夾用于組件庫管理，用于保存常用的結構模型和工程。

(2) “Macros”文件夾用于保存軟件二次開發的宏腳本文件。

(3) “Materials”文件夾用于材料庫管理，新添加的材料可以在CST材料庫界面中直接檢索到。

(4) “Project Templates”文件夾用于保存CST工程模板。

(5) “Devices”文件夾用于保存阻容器件、半導體器件。

2、為共享文件夾添加CST可識別的庫文件

為不同庫添加CST可識別的庫文件，其方法大同小異，下面介紹搭建過程中需注意的細節。

（1）在局域網中創建材料管理庫

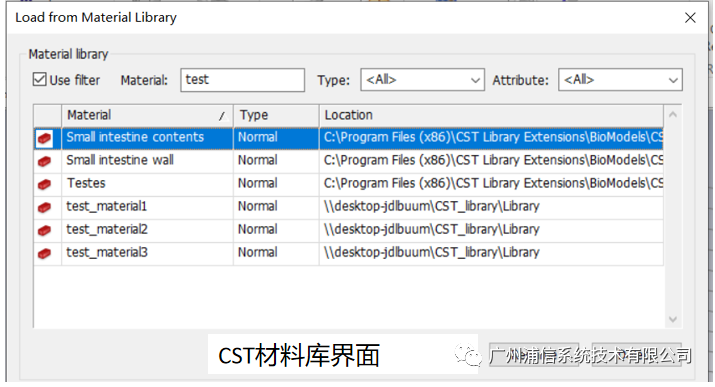

用戶可以通過.mtd文件將自定義的材料文件添加到共享文件夾中，當共享路徑被指定為Manage Library路徑，用戶可以在CST材料庫界面中檢索到新增的材料。

這與用戶單獨將自定義材料添加到CST材料庫不同，所有連接到局域網路徑的CST用戶，其材料庫界面都會統一刷新。

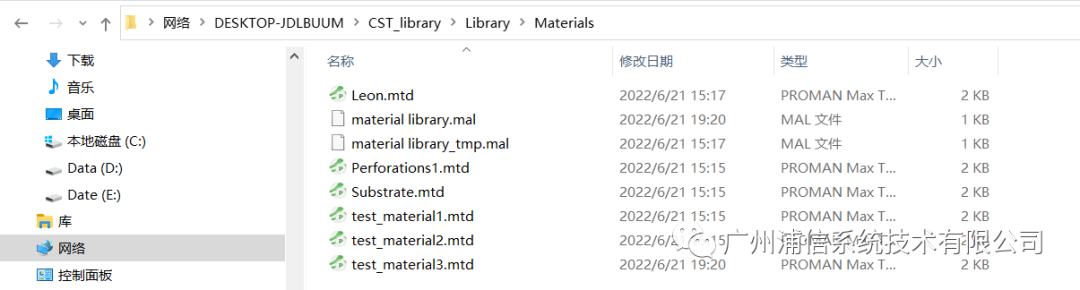

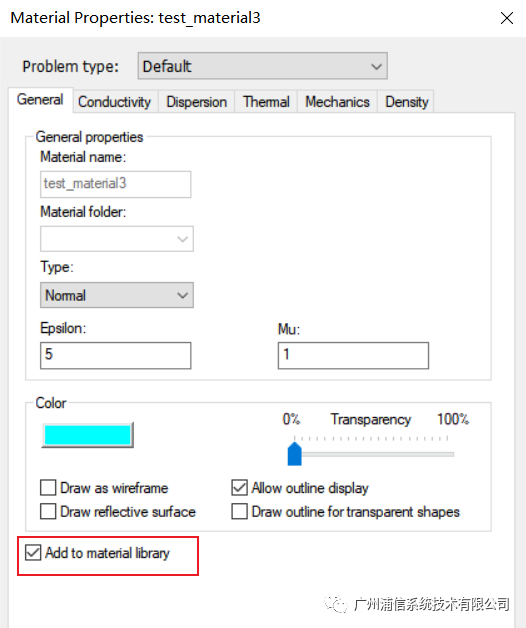

生成.mtd文件的方式也非常簡單，新建材料時勾選"Add to material library"復選框，新建的材料會以.mtd文件的形式保存在庫文件夾中。

（2）在局域網中創建宏腳本管理庫

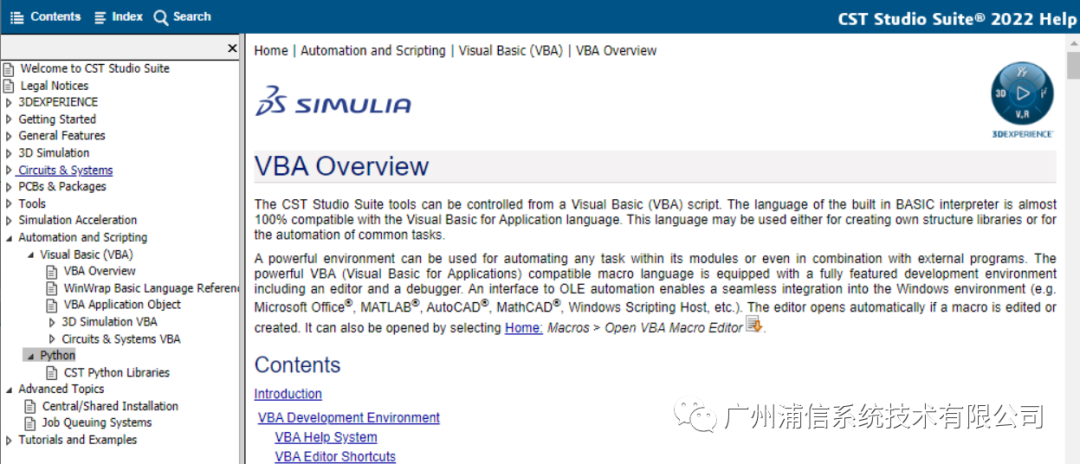

CST Macro自帶了大量宏功能用于軟件控制、界面開發、模型創建和數據后處理等。此外CST也提供了大量API接口，支持用戶使用VBA或Python語言編寫宏腳本文件對CST進行二次開發。

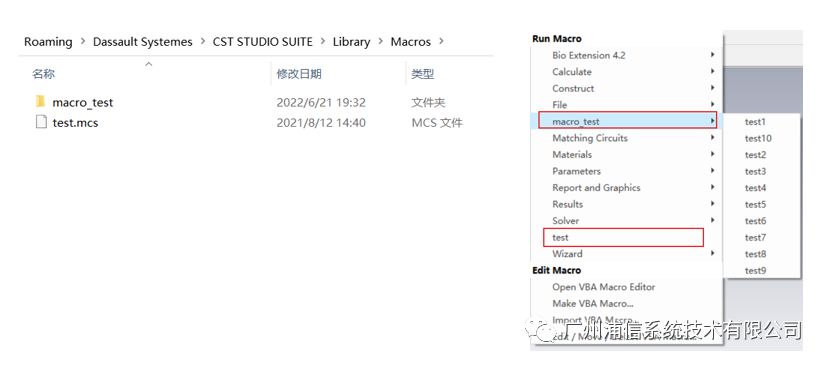

用戶可以將編寫好的腳本文件以.mcs文件的形式保存在共享文件夾中，特別稱贊的一點是：如果用戶以文件夾的形式對腳本文件進行管理，打開Macro下拉菜單時，軟件也會以文件夾的形式對這些腳本文件進行歸類管理。

（3）在局域網中創建工程模板管理庫

通過CST餅狀圖創建的工程模板會以.cfg文件的形式保存在計算機C:\Users\Lenovo\AppData\Roaming\Dassault Systemes\CST STUDIO SUITE\Library目錄下。

雖然工程模板不能像材料庫那樣通過局域網路徑統一訪問，我依舊建議大家在共享文件夾中創建一個"Project Templates"文件夾統一管理工程模板。

管理者可以把常用的工程模板保存在共享文件夾中，工程師根據需求可以直接把共享文件夾中.cfg文件和對應的文件夾拷貝到自己電腦的庫路徑中，CST會自動識別庫路徑下的.cfg文件，并在軟件界面中顯示所有可用的工程模板。

參考之前的公眾號：通過History List>Template功能創建專屬工程模板。定義專屬工程模板并管理好它們，這能有效減少用戶在仿真設置上工作量，降低犯錯率。

（4）在局域網中創建組件管理庫

CST允許用戶將常用的結構和工程保存在Component Library中，需要時直接調用即可。

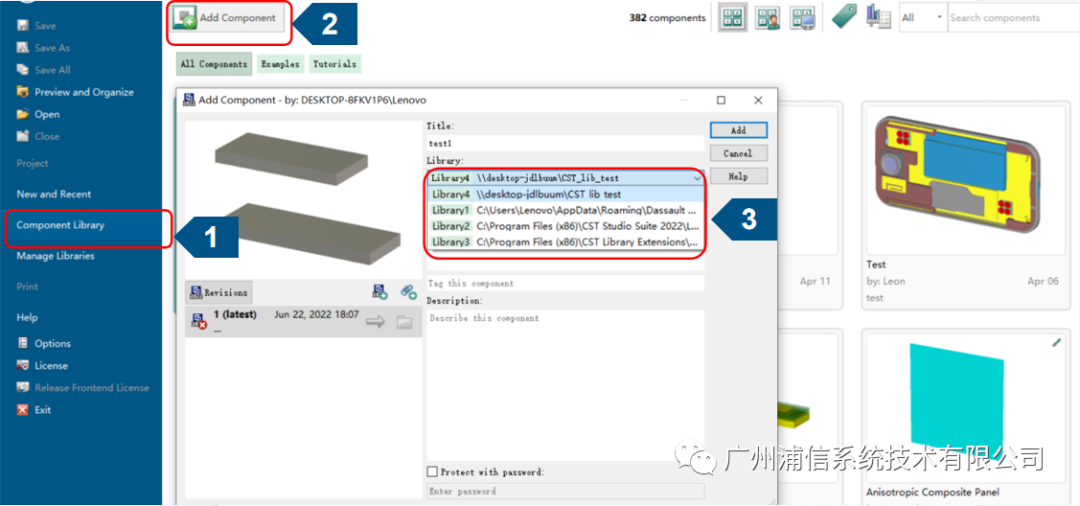

在Add Component的設置中，可以選擇Component保存路徑。局域網內所有連接到共享文件夾路徑的用戶都可以將自己的模型添加到Component Library中，但只有創建者才有刪除Component 的權限。

（5）在局域網中創建元器件管理庫

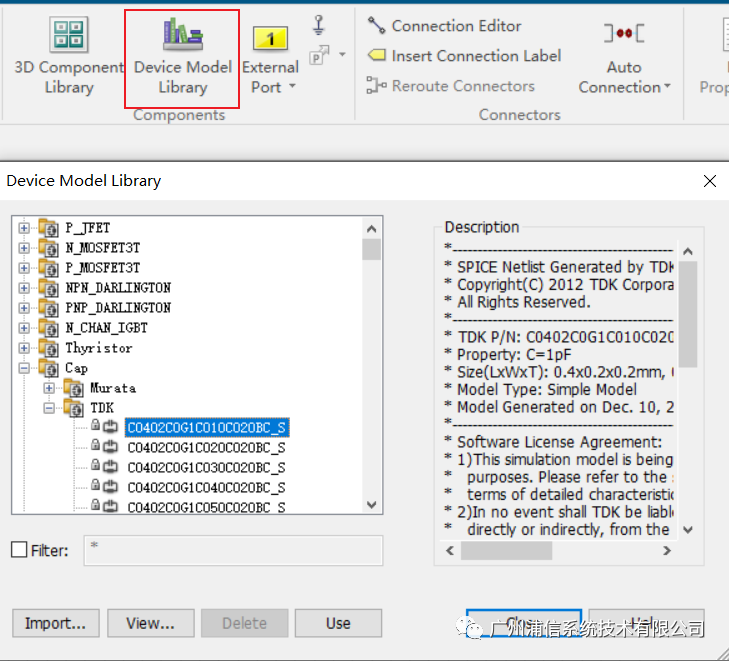

在之前的公眾號中，我介紹了如何下載CST擴展庫，其中CST Devices插件是來自不同供應商元器件SPICE模型的集合。擴展庫安裝完成后，可以在設計工作室Device Model Library界面中調用TDK / Epcos、村田、Coilcraft、Wuerth、On Semiconductor、STMicroelectronics等公司的元器件庫。

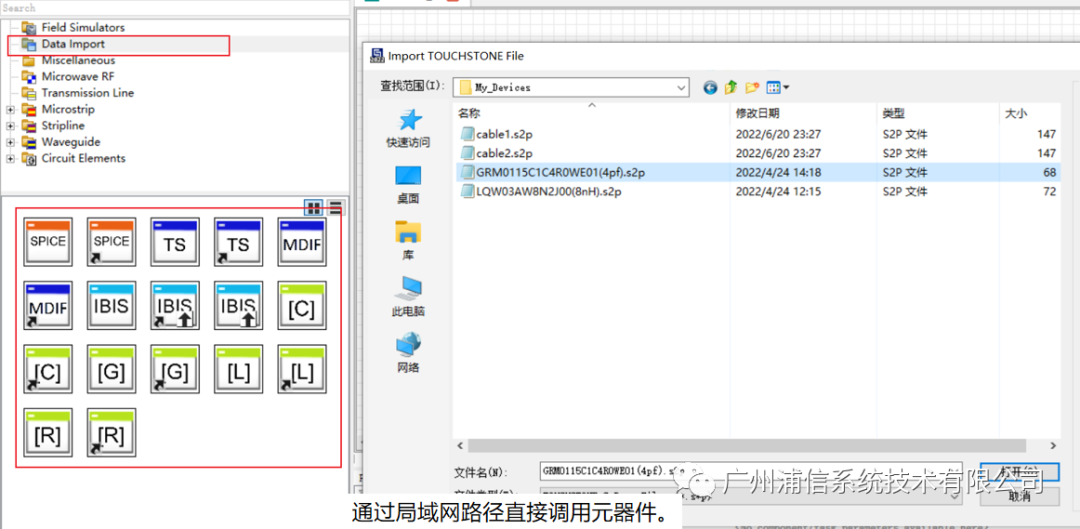

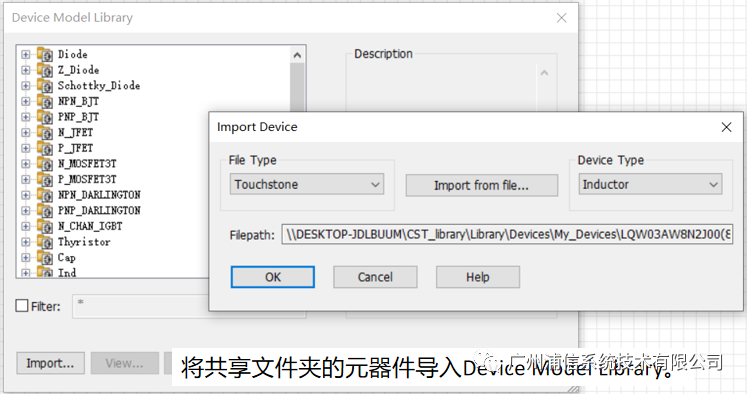

除了CST Devices自帶的元器件庫外，用戶也可以在局域網中創建一個“Devices”文件夾用于元器件統一管理。工程師們可以將共享文件夾的元器件導入Device Model Library界面中，也可以通過局域網路徑直接調用這些元器件。

3、在Manage Library中添加已創建好的共享文件夾路徑

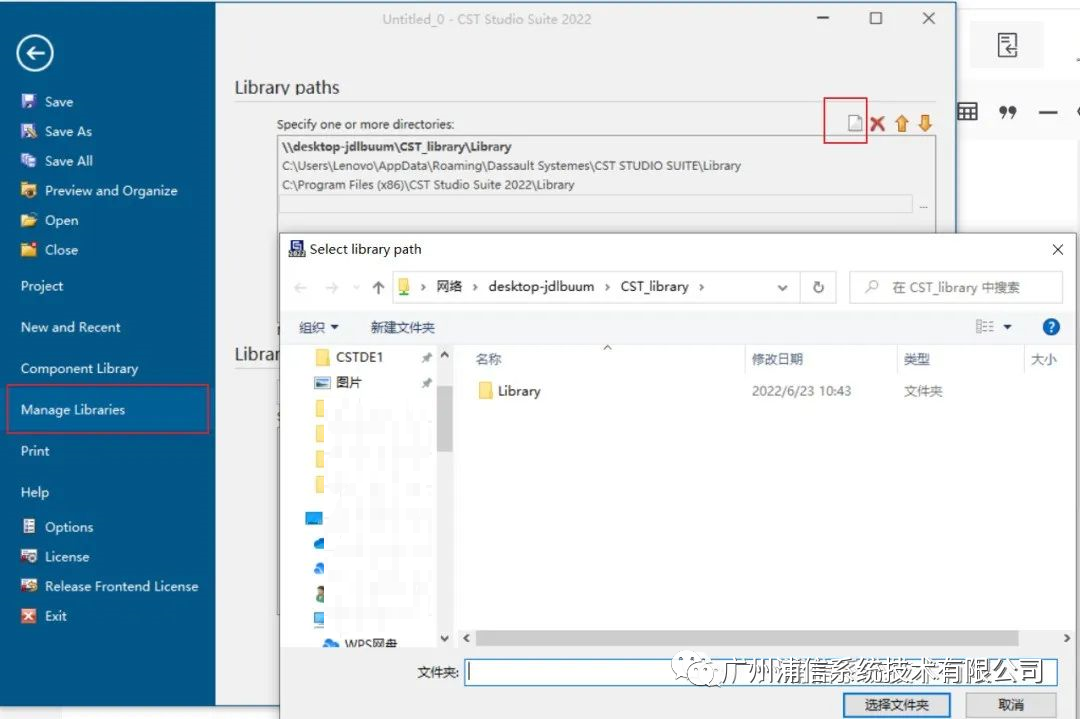

前面花費大篇幅內容介紹了怎樣創建CST可識別的共享文件夾。最后只需要在Manage Library中添加已創建好的共享文件夾路徑即可。再次打開CST時，軟件的材料庫、工程模板、Macro 、Component Library等內容，都會刷新成共享文件夾中的內容。

如果要切換不同庫路徑，只需要在Manage Library中將庫路徑頂置首行即可，重新打開軟件時，軟件自動識別首行庫路徑。
