CST如何仿真得到Total Scan方向圖（2）

有讀者問到了不同的兩組陣列，或者說不同的天線單元形式分開工作時，是否也可以合成在一起。這期我們補充介紹一下如何用設計工作室里的后處理模版來做波位掃描的total scan設置。首先，我們先創建一個天線陣列，這里以兩組1*4的振子舉例，如下圖所示：

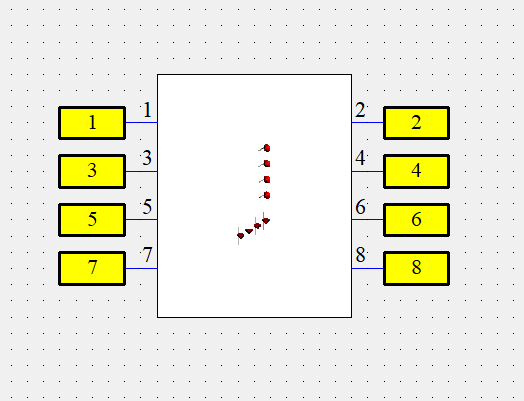

在完成了3D里所有八個端口的仿真，我們點擊Schematic，切換到原理圖界面，并給所有的端口添加一個原理圖的的外部端口，如下圖所示：

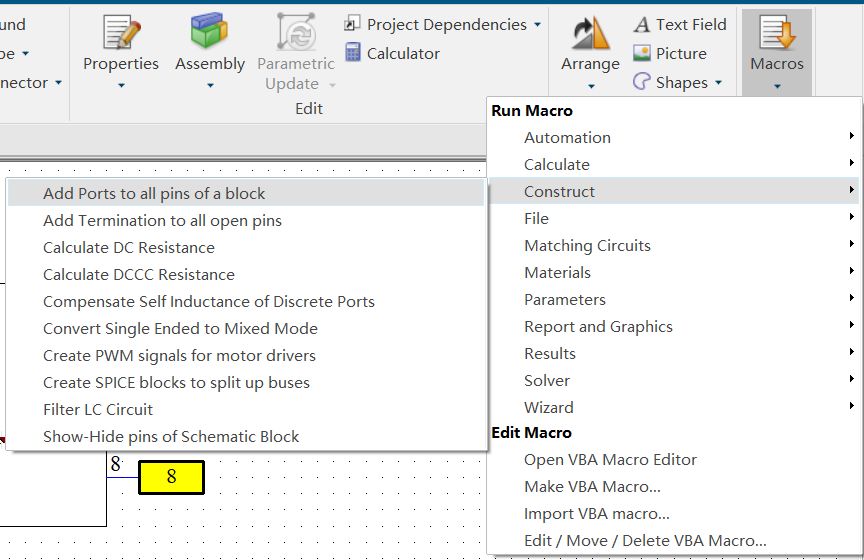

我們可以通過下面這個宏來實現快速端口添加：

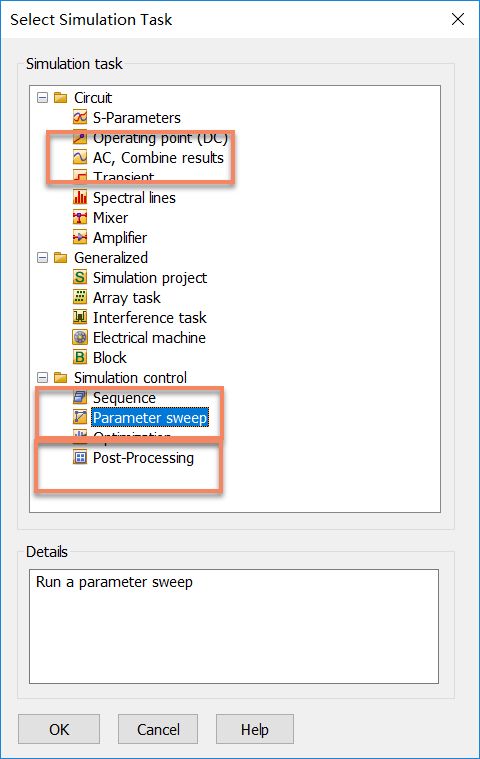

如上一篇中的第一種情形我們給不同的端口配上一定的幅度相位可以創建一個Sweep、AC和post processing的的任務組合，如下圖所示：

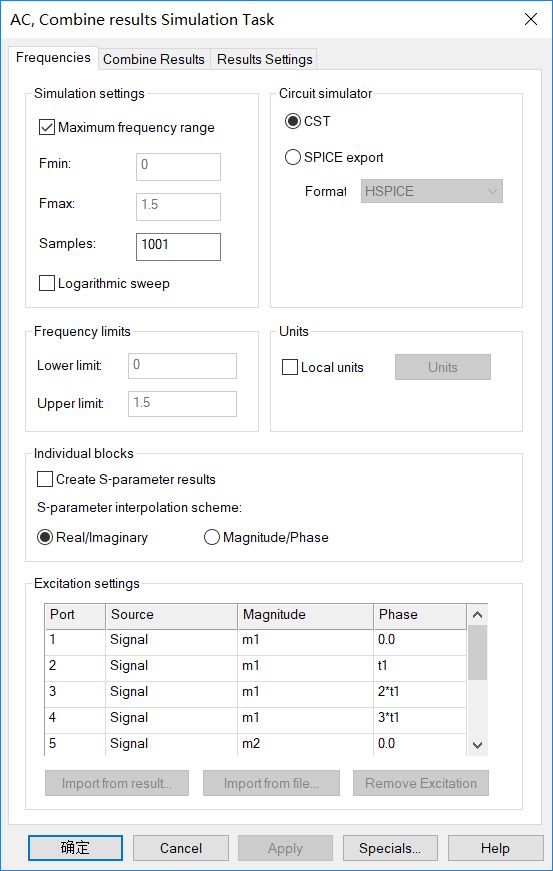

首先創建一個AC任務，將每個單元的幅度根據需要設置成兩個參數m1、m2，后面我們?cè)趕weep里掃描的時候把m1=1,m2=0的狀態就是第一組振子工作，第二組不工作的意思。同時對相位設置成t1間隔的相位差，改變t1可以改變波位指向，實際情況應該利用單元間距和波位角度進行公示描述，這里做了簡化。

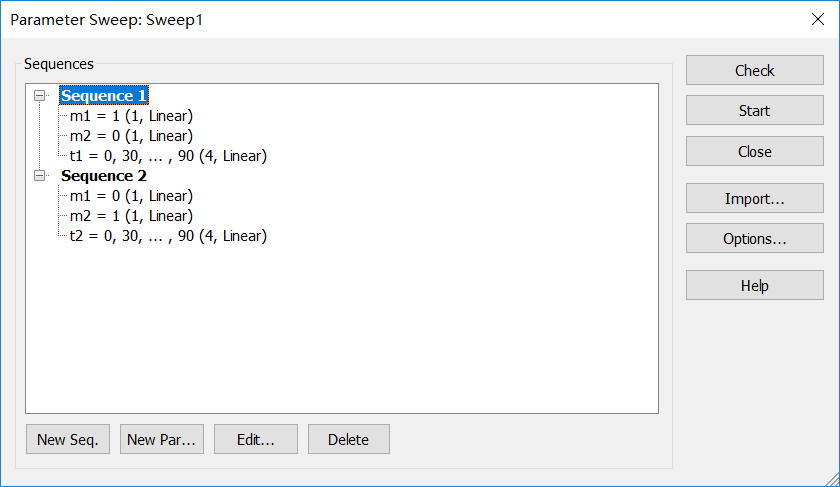

參數掃描就分有兩個序列，每個序列只有一組陣列在工作。

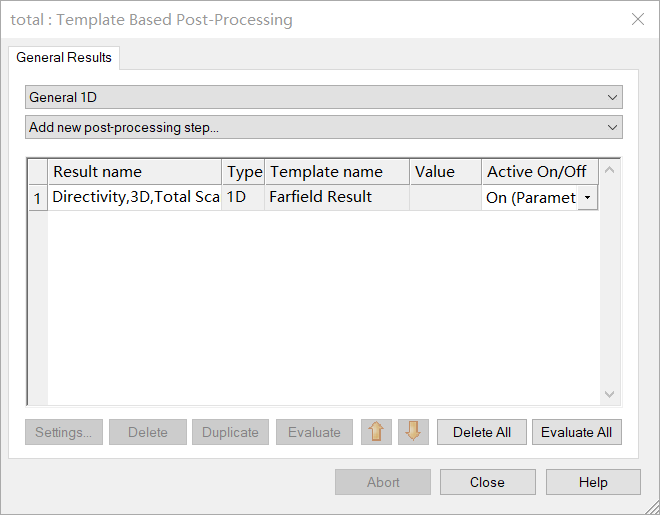

在post-processing里設置total scan為目標，如下圖所示：

把AC1和PP1拖拽到Sweep1下，如下圖所示：

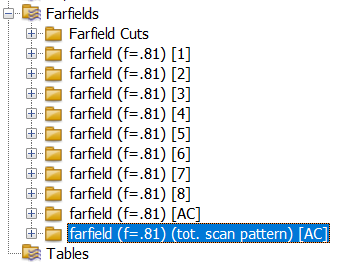

點擊UPDATE完成仿真，回到3D里farfield下有一組totalscan的結果，如下圖所示：

通過以上這些操作，利用后處理模版完成total scan方向圖的快速掃描來代替手動的一個個幅度相位的輸入。在CST設計工作室中如何利用好嵌套的掃描后處理可以幫助用戶高效的得到一些結果。
