CST中如何將多個遠場方向圖放在一個窗口界面中比較
來源：廣州浦信系統技術有限公司
更新時間：2024-06-23
閱讀：
很多用戶在CST中查看遠場方向圖時都會遇到一個問題：如何將多個遠場方向圖放在一個窗口界面中比較。本期內容將針對這個問題，給出兩個解決方法。
方法1：通過Farfield Cut功能將多個遠場方向圖放在一個窗口界面中比較

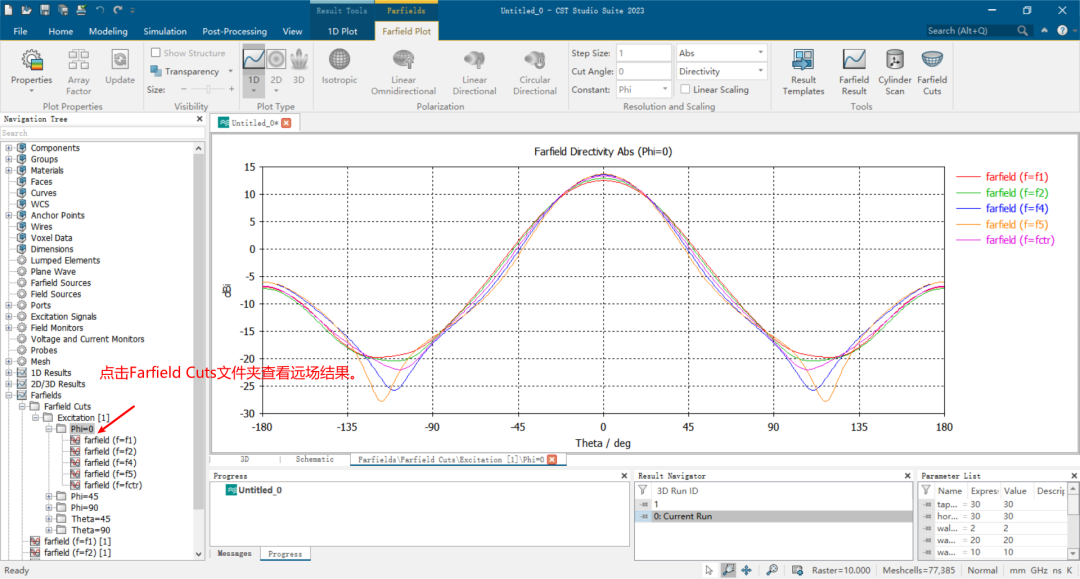

如果直接點擊導航樹中的Farfield Result,我們無法直接通過多選的方式將多個遠場方向圖放在一個窗口界面中比較。但通過Farfield Cut功能可以在遠場結果的基礎上生成1D遠場結果，這些結果可以在一個窗口界面中顯示。

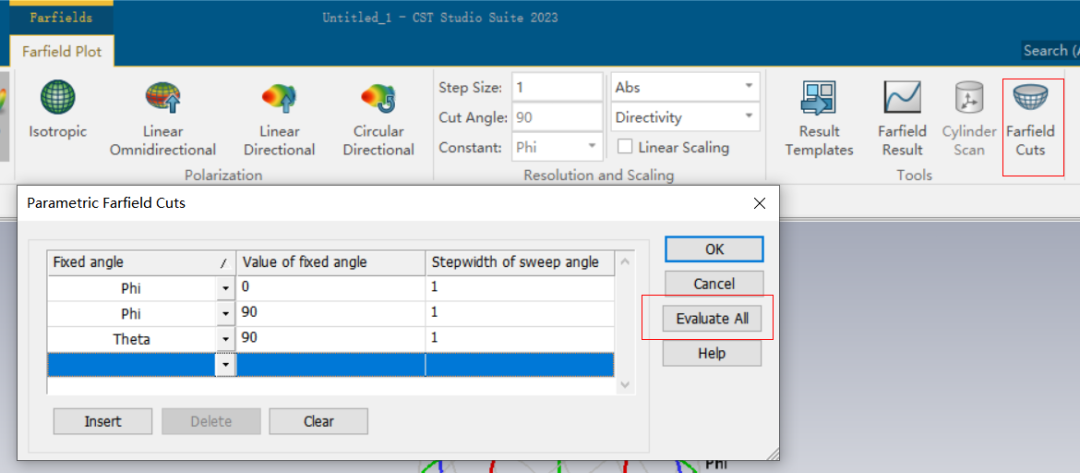

一般模板會自動添加Phi=0,Phi=90,Theta=90的結果，新添加的遠場平面結果可以點擊Evaluate All生成。
方法2：直接將遠場結果復制成普通的1D結果
可以直接將遠場結果通過復制粘貼功能成普通的1D結果。將遠場結果生成普通的1D結果后就可以很方便放在一個窗口界面啦。

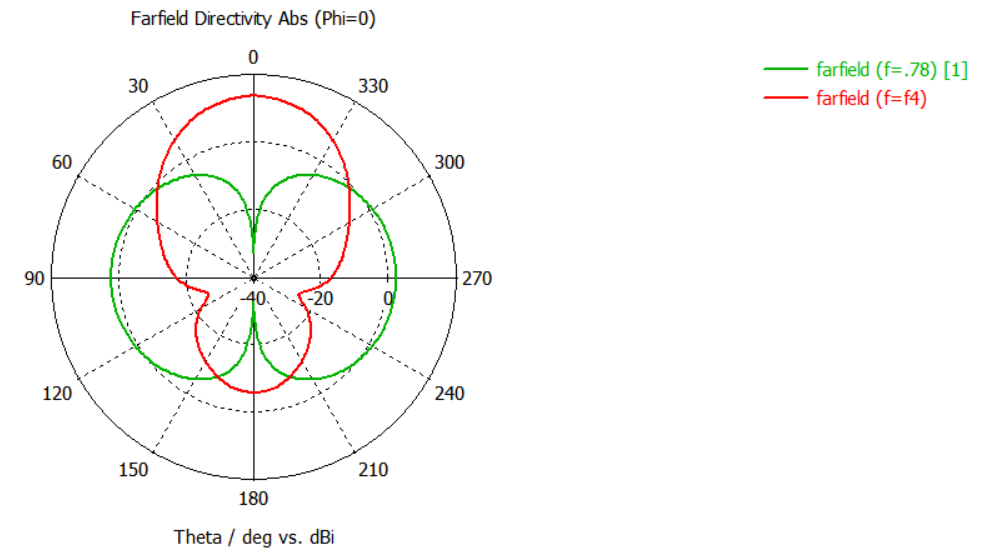

偶極子天線的方向圖
喇叭天線方向圖

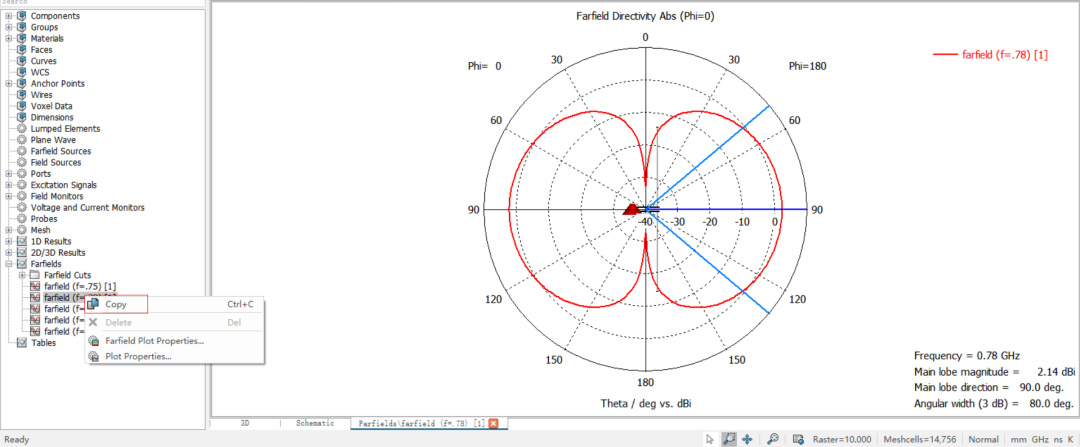

直接將遠場結果復制粘貼成1D結果
需注意，生成的1D結果只是普通的曲線，不包含遠場信息。
