CST仿真，如何得到方向性系數隨頻率掃描的曲線
來源：CST仿真專家之路
更新時間：2024-06-26
閱讀：
本期介紹CST在如何仿真得到方向性系數隨頻率掃描的曲線。首先是進行天線的建模和設置，這里我們以一個喇叭天線為例，可以通過以下方式快速生成模型。點擊Macros/Constuct/Demo Example/Horn antenna：

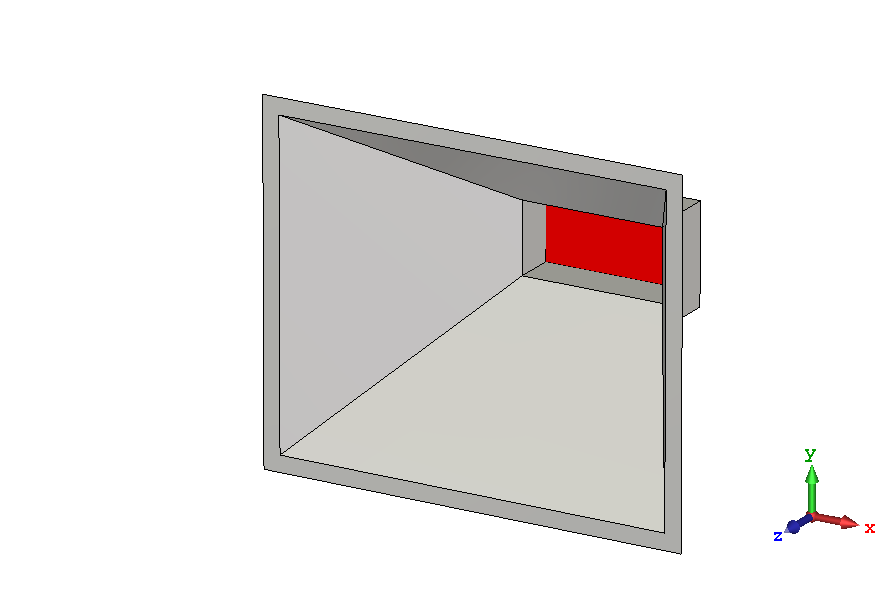

通過這個宏快速生成了一個工作再8GHz-10GHz的喇叭天線。如下圖所示：

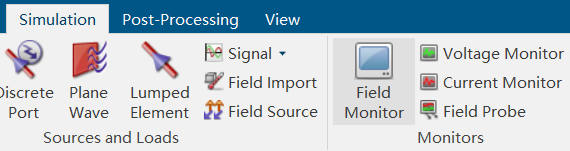

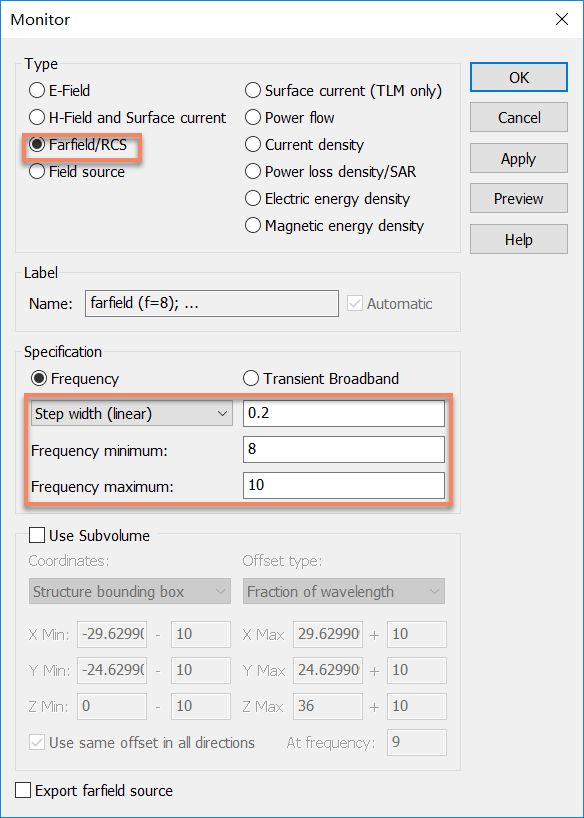

我們想要看到得到這個喇叭的方向性系數隨頻率變化的曲線，我們首先需要設置要采樣觀察的遠場監視器。點擊Simulation選項卡下Field Monitor，創建遠場監視器：

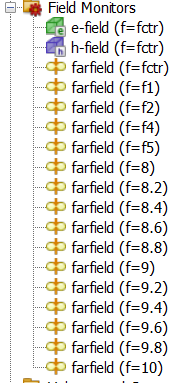

點擊OK后，在導航欄下Field Monitors會自動生成以0.2Ghz為步進，生成了從8GHz-10GHz的遠場監視器：

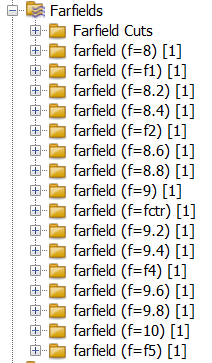

運行完成仿真后在導航欄下的Farfield會得到各個頻點的遠場結果，如下圖所示：
點擊Post-Processing選項卡下的Result Templates，如下圖所示：

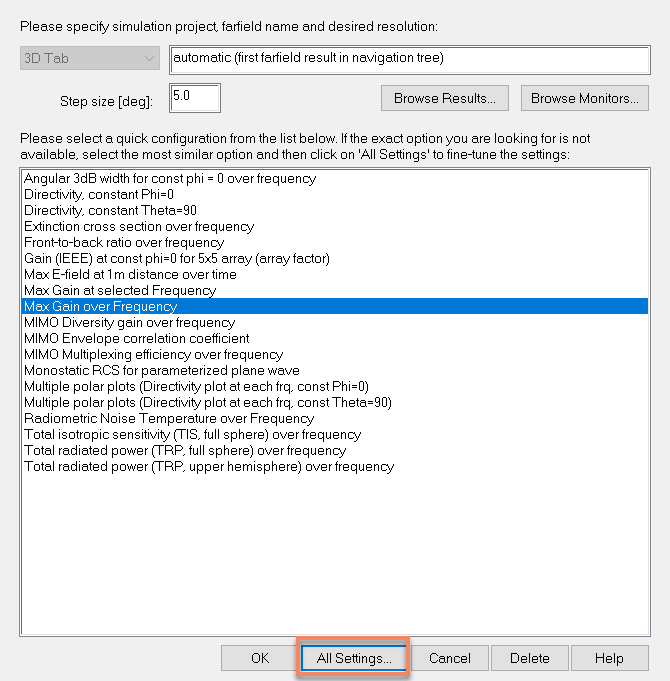

選擇Farfiled and Antenna Properties下的Farfield Result，如下圖所示：
選擇Max Gain over Frequecy，就可以得到增益隨頻域的變換的曲線，也可以點All Setting按鈕將增益改成方向性系數或者軸比之類的參數。

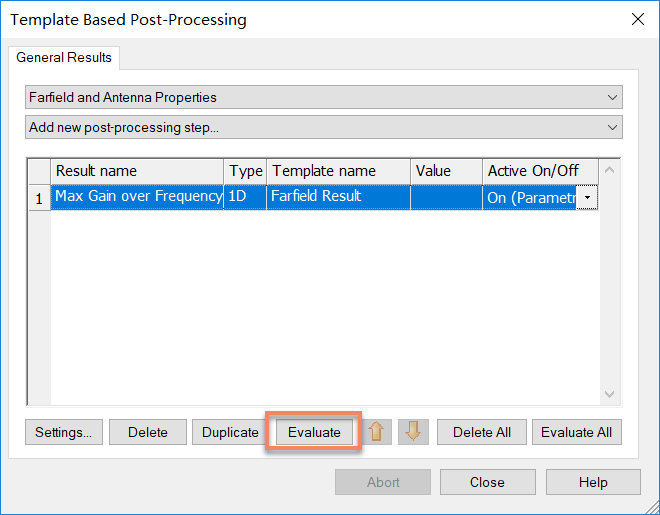

設置完成后，點擊Evaluate，如下圖所示：
在導航欄點擊Tables/1D Results/Max Gain over Frequency，如下圖所示：

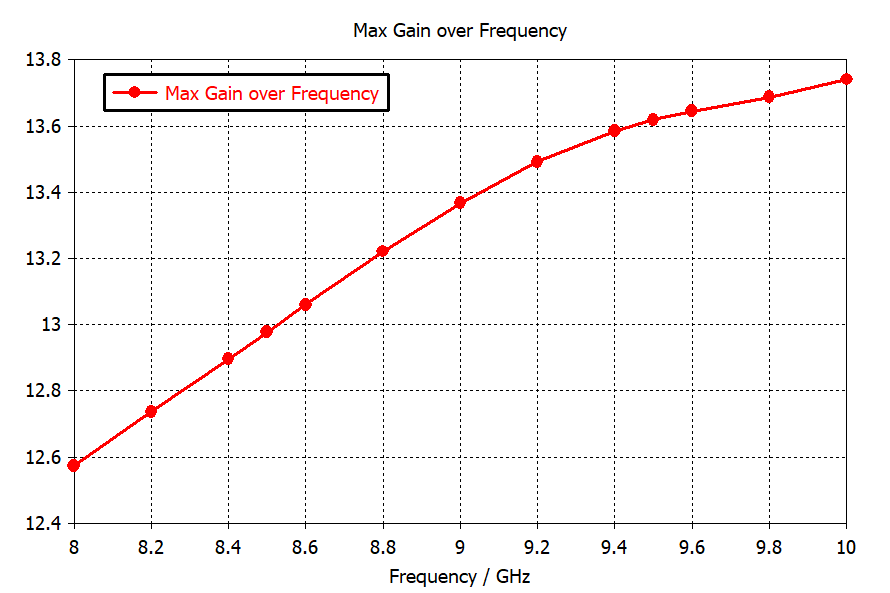

得到的喇叭天線在8-12GHz，增益隨頻率變換的曲線，如下圖所示：
