CST如何查看±45°極化天線的遠場輻射方向圖？

作者 | 魏云飛

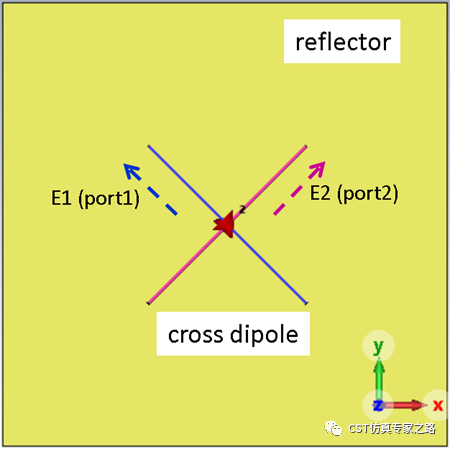

基站天線基本都是±45°極化，那么在CST中如何查看這種45°極化天線的遠場輻射方向圖？下面以一個帶有反射板的交叉振子為例，假設工作頻率在21GHz（只是隨便做個例子）。針對這種特殊極化的天線需要在farfield plot里面做一下設置。

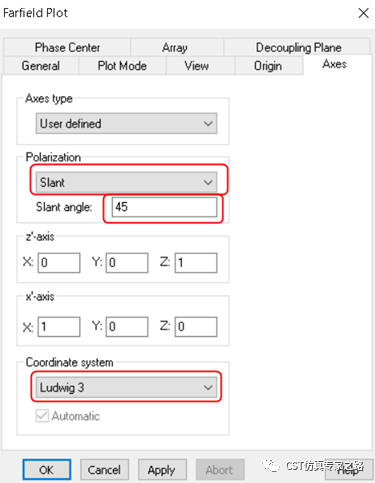

在Farfield Plot中 Axes頁面，Polarization里面選擇“Slant”極化，極化角度“Slant angle”輸入45。再在Coordinate system里面選擇“Ludwig3”。這樣我們對45度極化天線的遠場設置完畢。

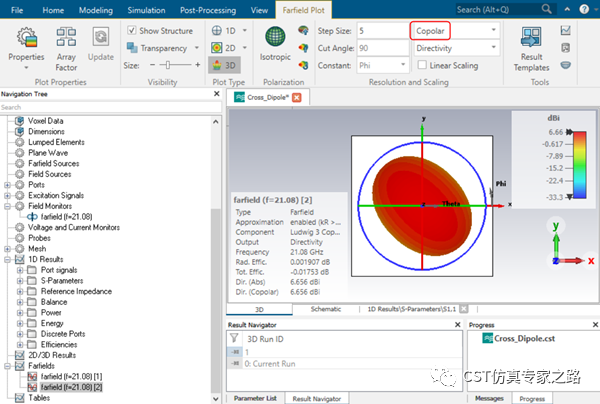

現在回到Farfield plot頁面，在Farfields Plot結果里面，假設查看端口2的Copolar（下圖紅框處），端口2是+45°極化的振子，則其方向圖如下圖所示。

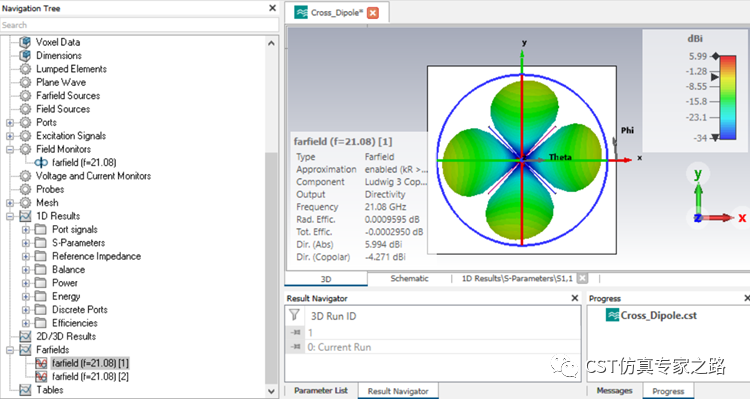

那么此時端口1的方向圖為端口2的交叉極化，如下圖所示。

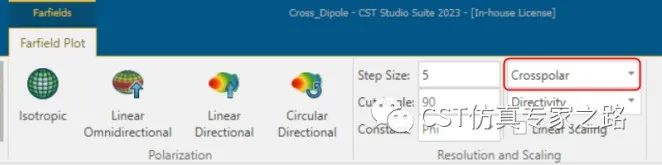

另外，如果在Farfields Plot選擇CrossPolar，此時端口1為-45°極化的主極化方向圖，而端口2為端口1的交叉極化方向圖。
