基于3D EXPERIENCE Power'By的CST電纜建模實例

熟悉達索系統的用戶肯定聽聞過3D EXPERIENCE（3D體驗平臺，下稱3DE）的功能強大，CST支持3DE的Power' By功能，今天我們來看一下該功能的冰山一角，介紹一個如何利用Power'By進行電纜建模的例子。

準備工作：

首先確認支持平臺電纜模型導入CST的版本要求：3DEXPERIENCE最低版本為 2021x FD04，CST工作室套裝最低版本為2021 SP2。

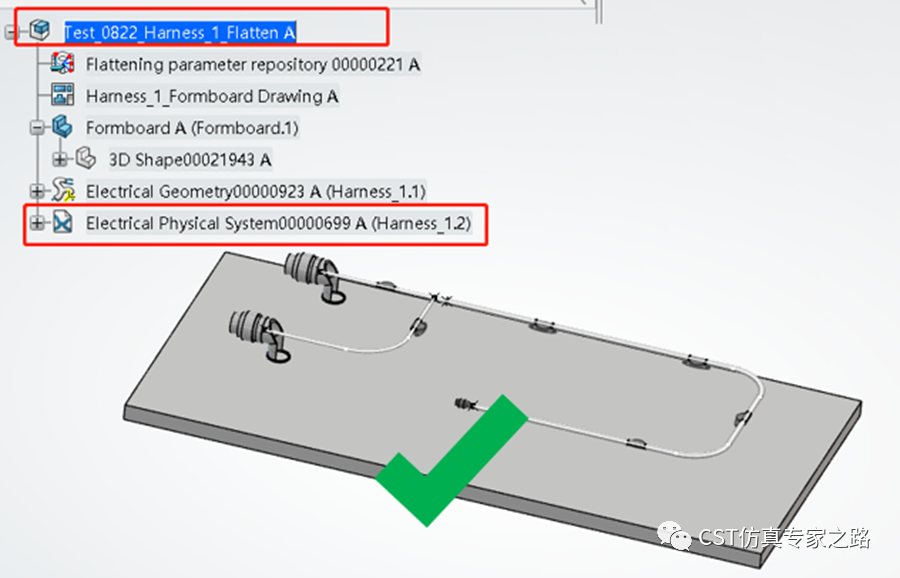

通常，平臺上的線束數據由設計部門完成，那么能夠支持導入CST并生成cable模型必須滿足兩個條件：導入模型的類型為Physical Product；模型包含Eletrical Physical System。以下有兩組電纜模型，不滿足導入條件的電纜導入后CST可能是一個三維實體，是不能夠用在Cable Studio仿真的。

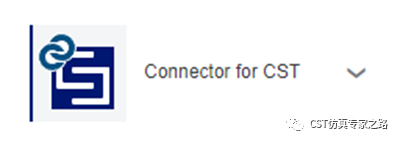

下一步，我們看如何從平臺到CST。3DE平臺包含許多Role和App，例如和電磁仿真相關的Role有Electromagnetic Engineer、Antenna Placement Electromagnetic Engineer等。用戶獲得電磁仿真相關Role之后在apps中搜索 Connector for CST，按照提示安裝即可。

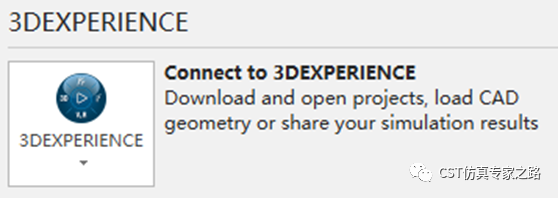

安裝完成之后可以發現CST開始界面出現了3DE圖標，現在就擁有了Power’By功能，可以打開或下載平臺上的模型，并且還可以分享自己的仿真結果到平臺上。

電纜模型導入步驟：

1. 打開CST，新建一個cable工程并保存。

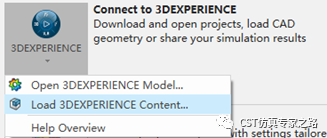

2. 在開始頁面點擊Load 3DEXPERIENCE Content下載模型，進入搜索界面。

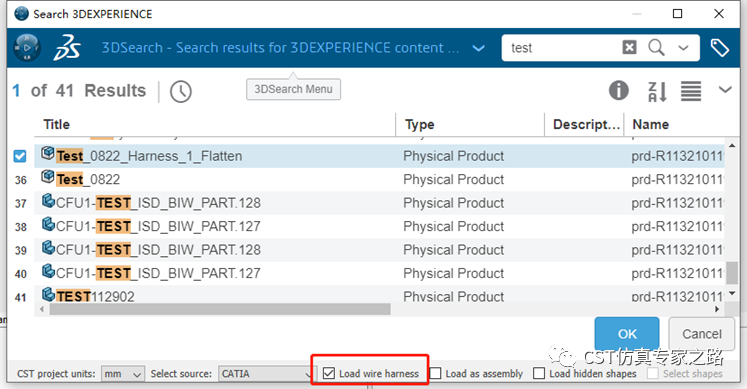

3. 輸入搜索關鍵詞，下方勾選Load wire Harness，選中所需要導入的模型，點擊OK。

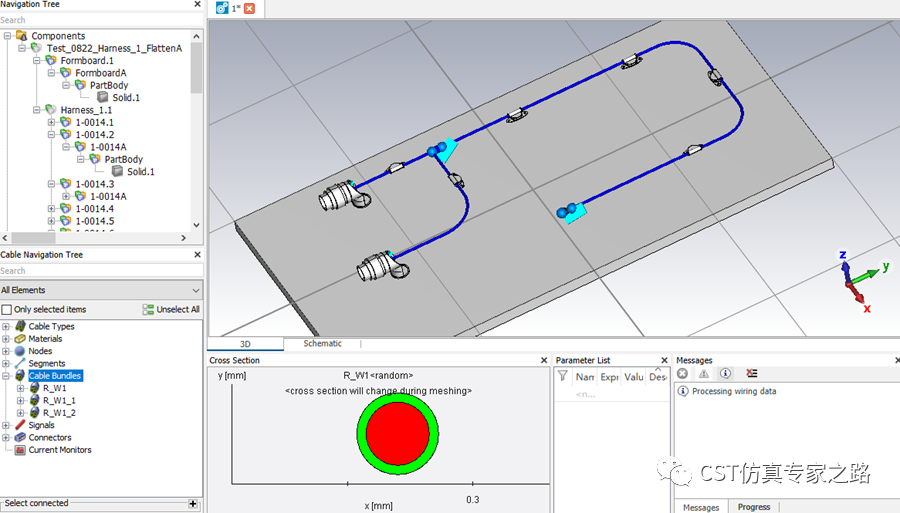

4. 軟件自動下載平臺數據并創建cable模型。

基于平臺，我們輕松地完成了CST電纜建模（可同時導入其它三維模型），接下來可以利用導入模型展開電纜級、系統級以及整車或整機級的電磁兼容分析等工作，并及時共享仿真結果。

達索3DEXPERIENCE 平臺，在任何既定項目中，相關人員都可以基于其身份訪問與自己相關的應用程序，以便所有人都能透明、無縫地配合工作，并訪問功能強大的 3D 設計、仿真、PLM、CAD、制造和創新工具。
