CST如何生成簡單通用的IBIS模型文件

首先，IBIS模型是最常用、最準確的描述數字器件輸入輸出的模型，通常IC供應商會提供。但是，也有的時候沒有提供IBIS文件，通常這種情況下做時域信號仿真便很艱難。所謂巧婦難為無米之炊，今天我們看看CST隱藏的一個小功能，生成通用的IBIS文檔，做到無米但是有方便面。

Step1. 打開PCB工作室，正常導入PCB文件，線路Auto-tagging，元件IC作為I/O輸入輸出，無IBIS文件，所以無法用Assign Model。

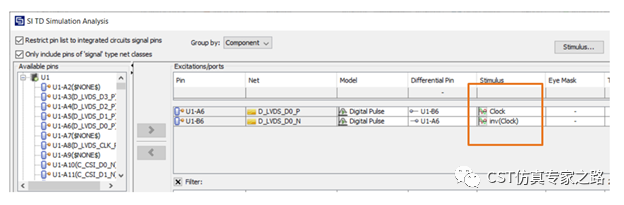

Step2. 選擇SITD求解器，選擇需要生成IBIS模型的針腳，定義任意激勵信號Stimulus，這樣才能生成仿真任務。

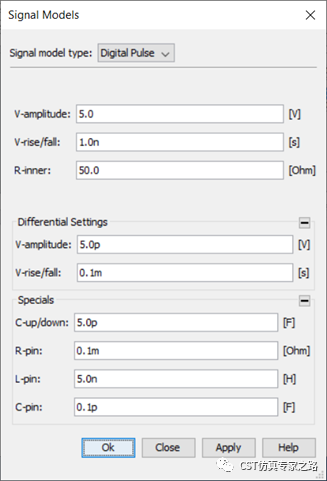

Step3. 在Model處，選擇Edit編輯，里面的數字信號相關參數就是IBIS的參數。

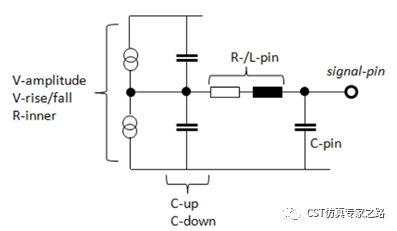

硅芯片電容C_comp可以用C-up/down定義，封裝參數可以用針腳參數定義。

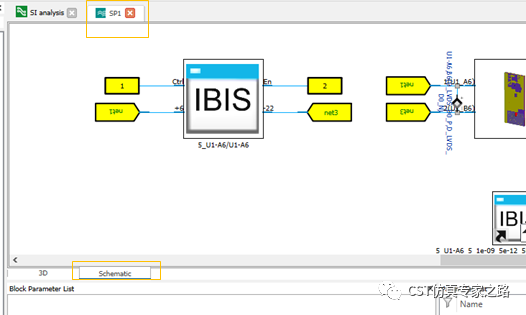

Step4. 生成三維仿真任務MWS或電路任務Schematic：

在生成的子任務的電路中，新的IBIS便自動生成:

Step5. 可前去其位置查看或拷貝 ：

…\ProjectFolder\SP\SP1\Model\DS\ExternalProjects\

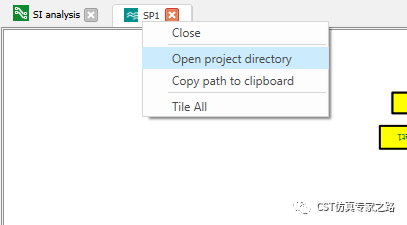

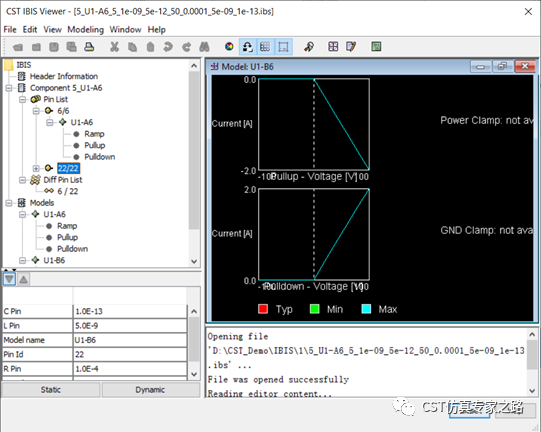

也可電路中右鍵開其屬性，然后用IBIS Viewer查看，I/V曲線是簡單的內阻模型。

具體參數定義參考幫助文檔：

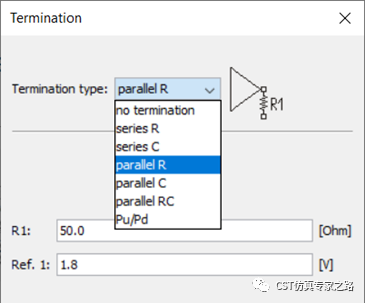

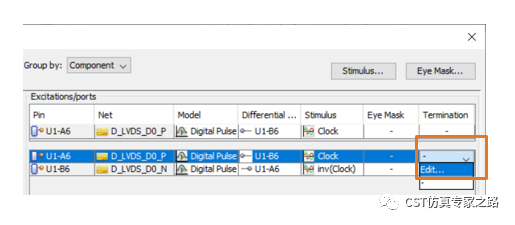

補充內容，SITD中有Termination可以修改，能夠快速查看不同的負載對IBIS驅動器輸出的的影響。

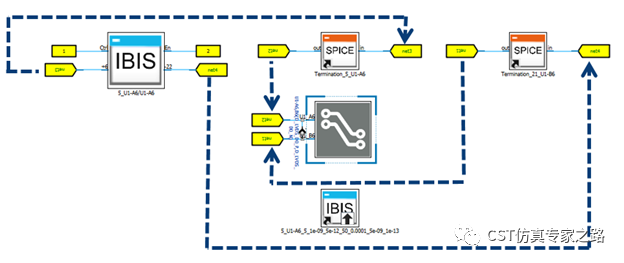

這個負載是自動生成的SPICE文件，處于IBIS緩沖器和三維電路之間，這種SPICE是含這里Model信息的，比如針腳in電阻和IBIS一致。

總結，該功能很多人不知道，因為生成的模型雖簡單，但很救火，最重要的是能夠跟實測效果吻合的非常好，很適合沒有真正IBIS模型的情況。
