CST仿真如何將TWS耳機模型對齊到人耳模型

使用Align功能，Sub-Progect功能,甚至復制粘貼的方式都可以實現耳機和人耳模型對齊，下面我們以Sub-Progect功能為例，介紹耳機和人耳模型對齊的操作步驟。

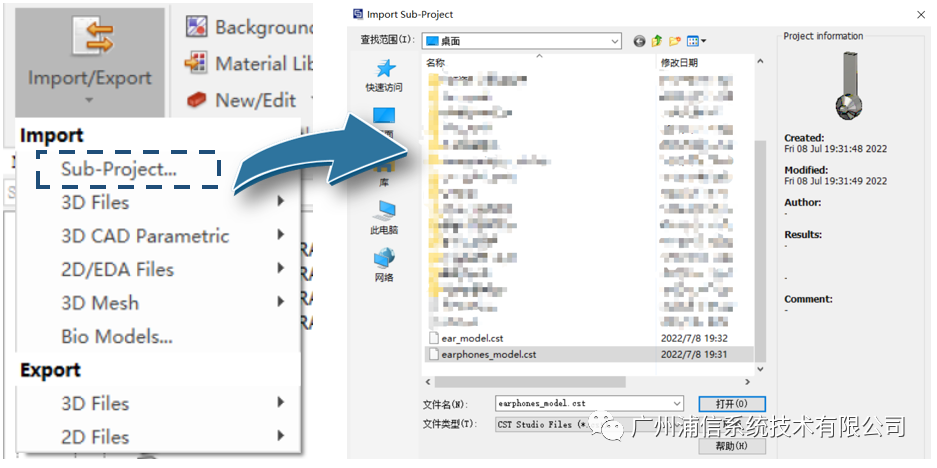

使用Sub-Project功能實現對齊操作時，建議大家創建兩個工程分別保存耳機模型和人體模型。

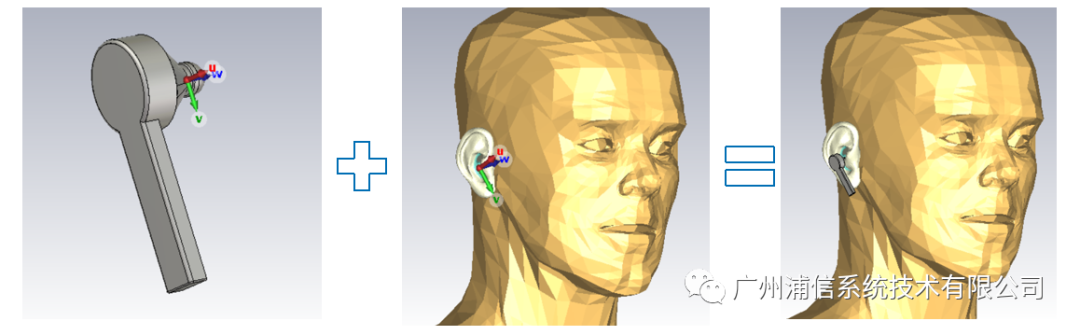

執行Sub-Project功能前，需在耳機模型的工程和人體模型的工程中創建局部工作坐標系用于確定對齊的位置和方向，如下圖所示：

精細的耳機模型通過CAD軟件創建好可以直接導入CST，那如何獲取包含耳朵的人體模型呢？

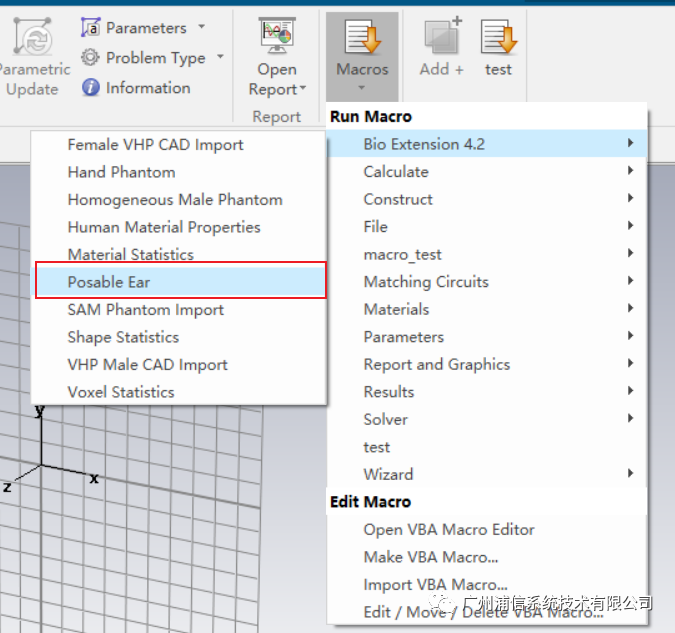

安裝完Bio Model插件后，展開Macro下拉菜單會看到各種類型的人頭、人手模型。下載Bio Model插件的方式請參考公眾號文章：如何下載CST擴展庫。導入包含耳朵的人體模型選擇Posable Ear選項即可。

Bio Model支持定制人耳模型，用戶可以通過定義高度、寬度、厚度以及相對人臉的旋轉角度等參數修改人耳模型，需要注意的是：這些參數是相對值。

本期內容主要從建模的角度介紹了如何對齊耳機和人耳模型。歡迎大家在留言區分享類似仿真場景中遇到的問題和心得。
