77G毫米波雷達仿真時，要考慮天線罩和保險杠的影響。通常保險杠都是多層結構，有的層非常薄。如果采用傳統的3D建模方法，會導致網格數量巨大，進而影響到求解效率。

三維保險杠模型如下圖所示：

針對這種薄層的材料（材料厚度小于1/4波長），CST支持定義Thin panel的材料設置，可以通過定義每一層材料的屬性，然后設置好層疊列表，最終實現3D薄層材料的等效。具體方法如下：

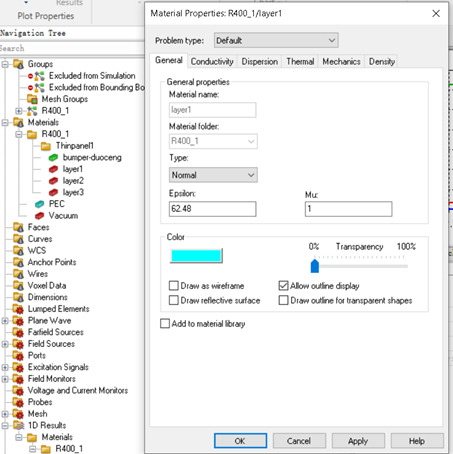

Step1:首先定義每一層的材料參數，以layer1為例，layer2、layer3重復操作。

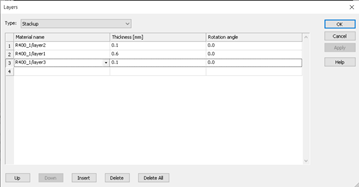

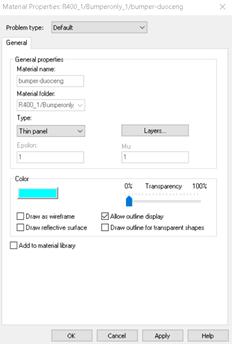

Step2：創建Thin panel類型的材料，點擊layers，在彈出的對話框中定義層疊列表，分別設置每一層的厚度。

Step3：材料創建好以后，還有一步設置必不可少，就是在3D模型中，添加層疊的指示方向。首先選擇定義好的Thinpanel部件，按“W”鍵添加wcs局部坐標系，如下圖所示。

點擊Shape tools/Local SolidCoordinates/Attach Active WCS。

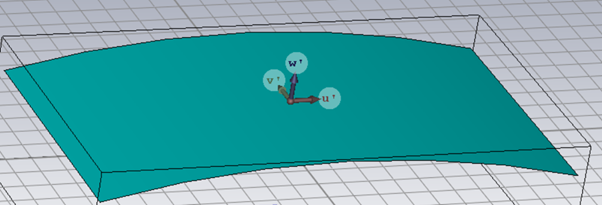

通過View SCS for Selected Solids就可以看到下面這個新的坐標軸，其中w’指向的就是層疊方向。

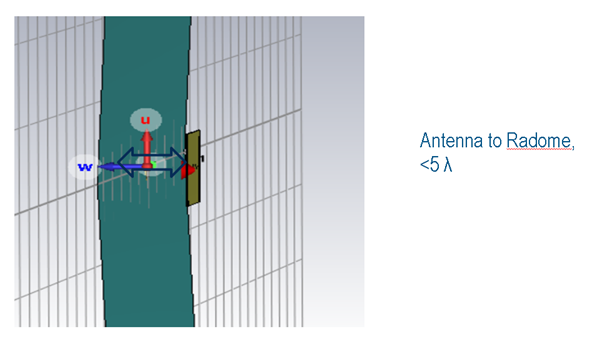

接下來我們來看一個仿真案例，我們要評估天線罩對77G毫米波天線的影響。其中天線罩采用ThinPanel建模。同時天線與天線罩之間的距離非常近，小于5個波長，在這種情況下，它們之間的耦合非常強。

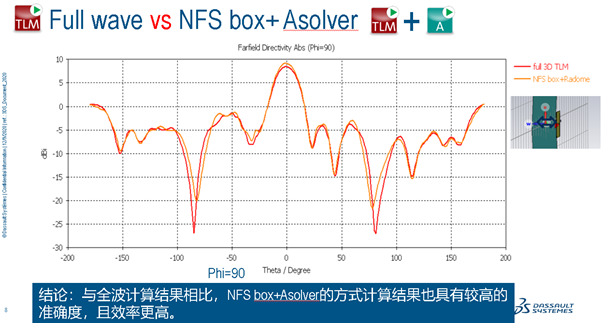

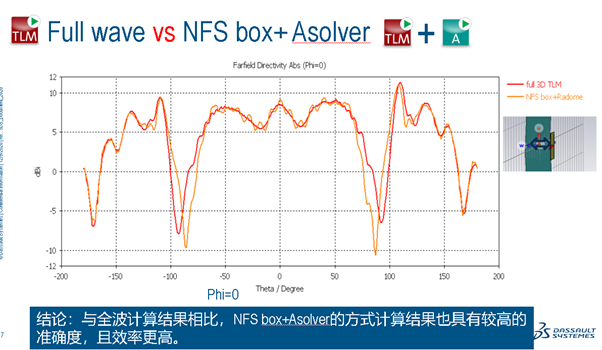

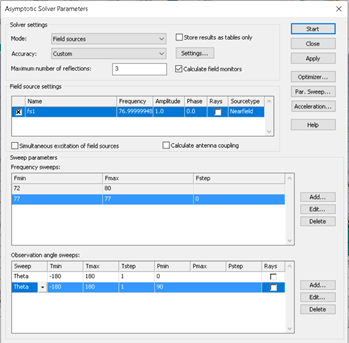

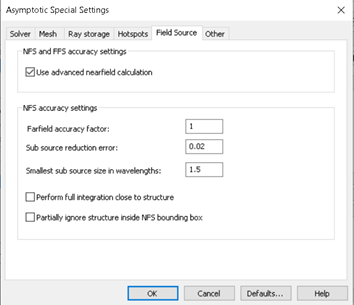

可以采用兩種不同的方法進行仿真。第一種是TLM全波計算，這種方法精度高，不足之處是對硬件資源要求高，耗時較長。第二張方法也是我們推薦的，先使用TLM求解器，把Antenna和附近的Radome作為一個整體，提取NFS（近場源）；再使用Asolver，NFS導入Asolver，計算NFS+Radome的結果。
