如何在3D模型中添加多針腳集總元件

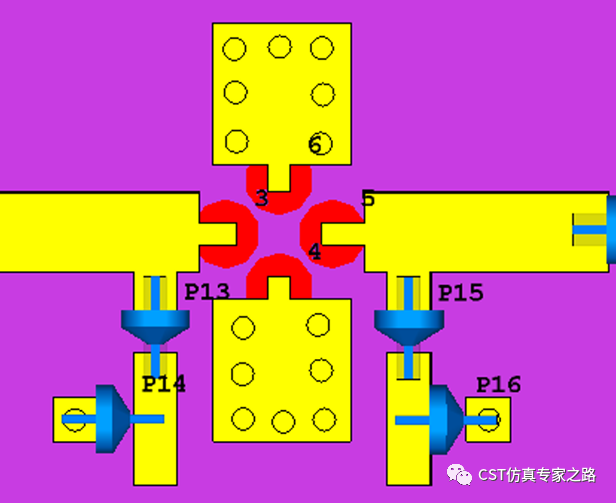

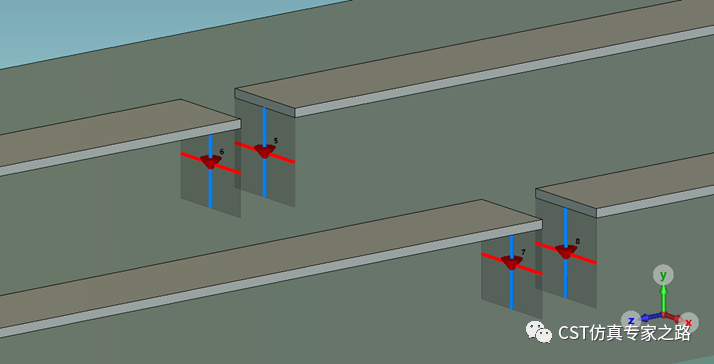

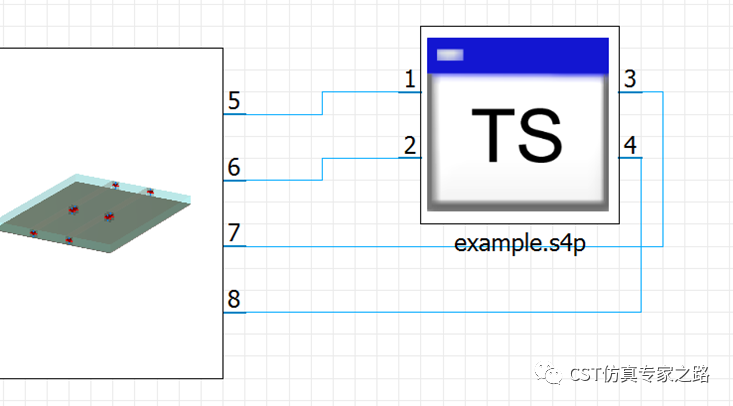

對于三維中的多針腳器件，相信很多用戶都是3D加多端口，然后電路中加模型，像這樣：

模型一般都是SNP或SPICE：

這種方法當然不錯，又有電路設計的靈活性。

如果不想加這么多端口，可以換成三維中的集總元件。有人可能問了，集總元件不是只能兩個端口嗎？其實是可以多個端口的，叫Multipin lumped element 和Multipin lumped sub-element, 多針腳集總元件和子元件。

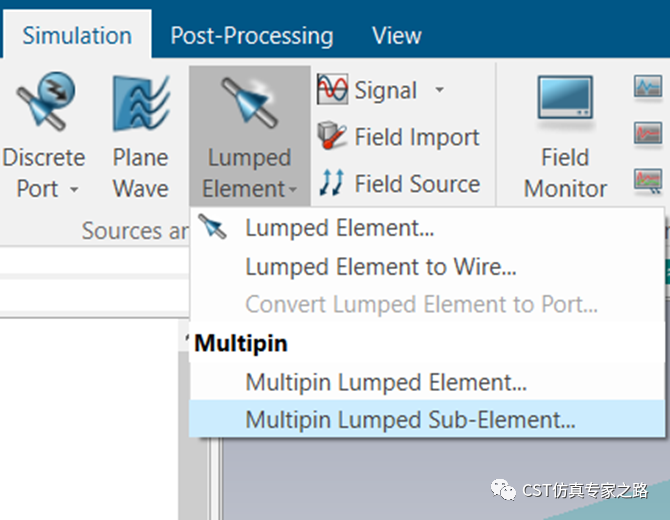

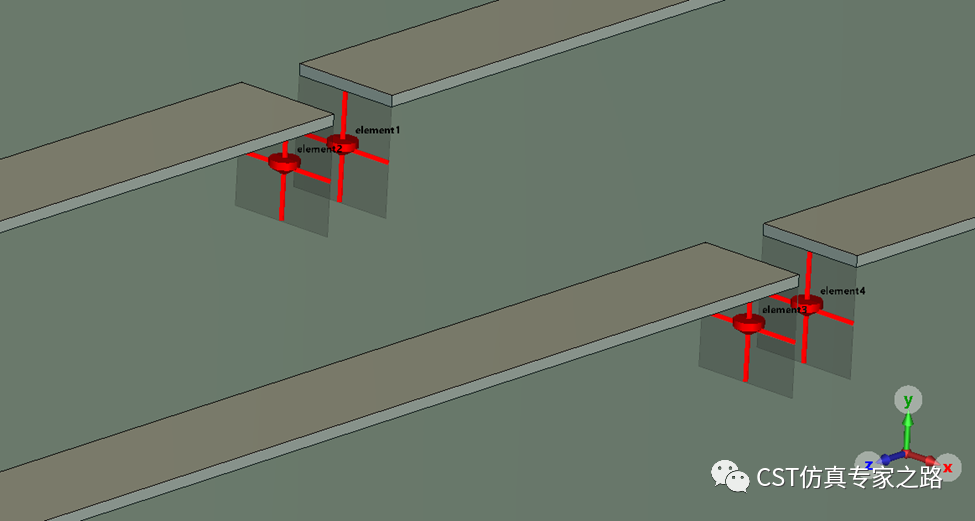

需要先添加每個針腳作為子元件：

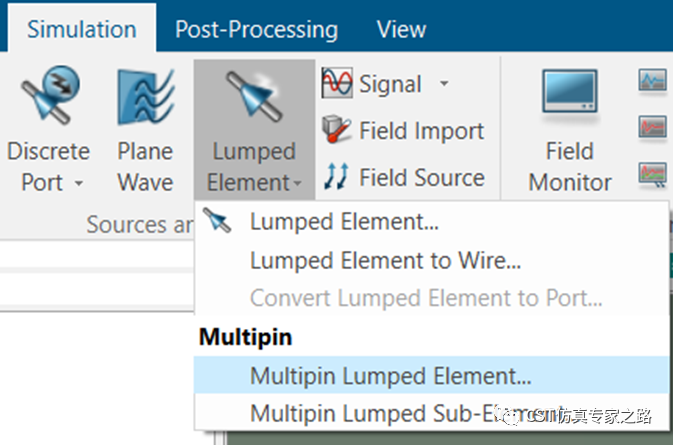

最后一個匯總：

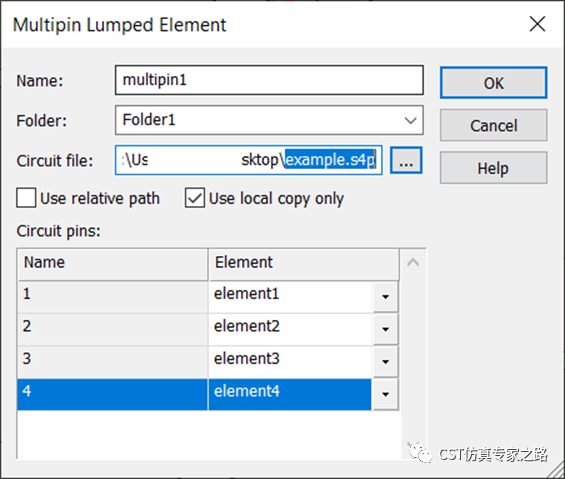

導入模型數據，明確每個針腳：

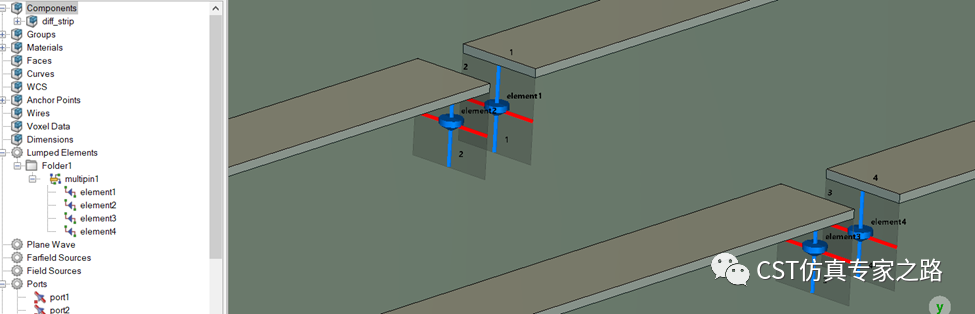

就完成了：

小結：

1.     元件設置是場路結合的基礎，關于多腳復雜元件，可三維可電路。

2.     精度我們這里并沒有談，可參考高頻相關視頻。
