如何從SYZ參數提取電容C和電感L - 雙端口
上期解釋了單端口計算S參數,然后后處理很容易提取L或C,已經滿足基本需求。
這期我們看復雜一點的情況,電路中放兩個端口,比如S2P:
或集總電路:

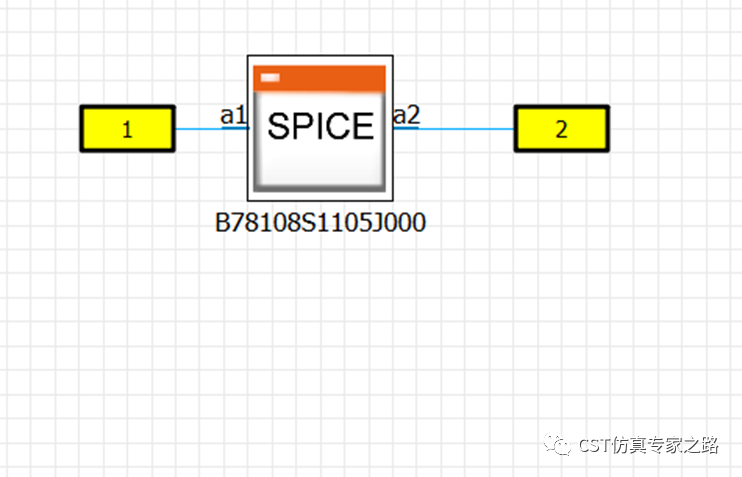

或?qū)隨PICE:
兩個端口的Y和Z參數就是四個量了,Y11, Y12,Y21,Y22, 和Z11, Z12,Z21, Z22。
情況1,雙端口用Y11提取L

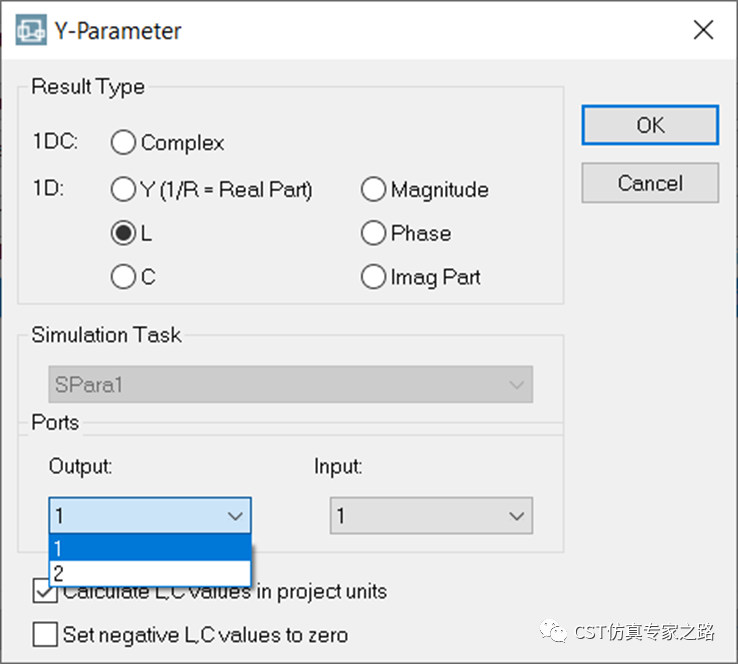

這個情況是指用Coil_Capacitor Parameter和Y-parameter這兩個模板,公式用的都是:
L11 = im(1/Y11)/(2*pi*f) = - im(Y11)/(2*pi*f*Mag(Y11)^2)

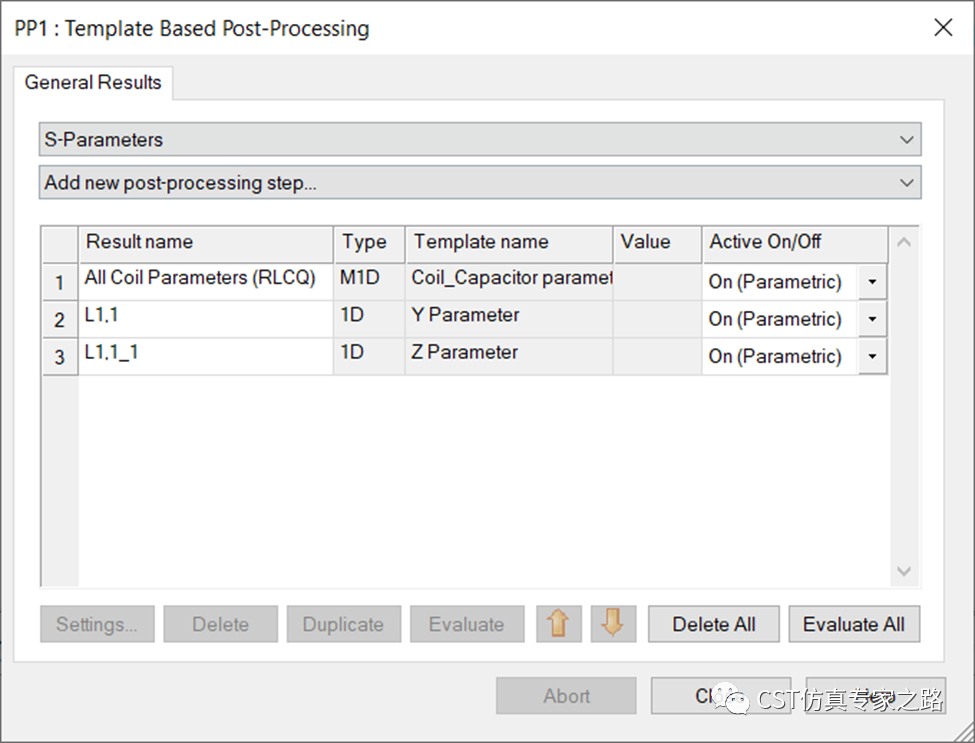

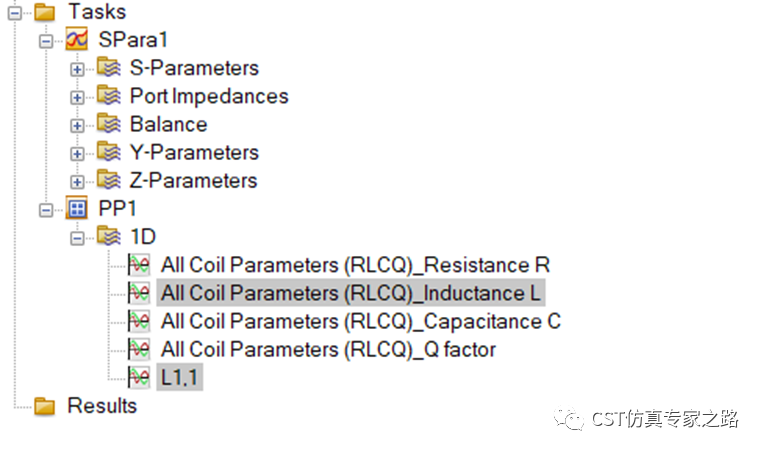

還是S參數和后處理:

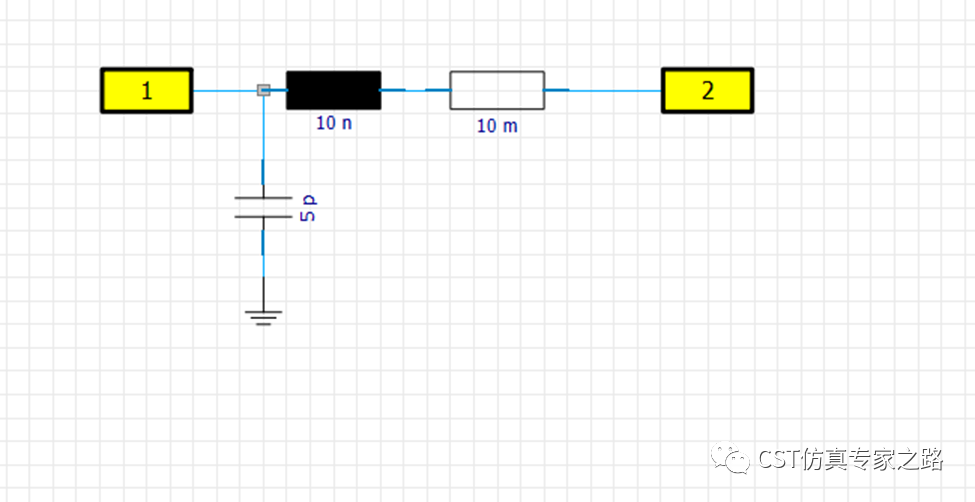

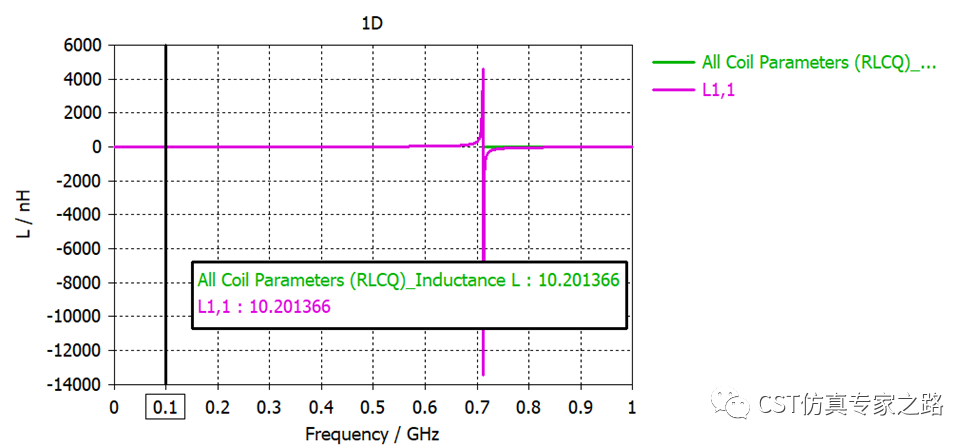

以剛才 10nH的電路為例,
結果和上期單端口提取的一樣。

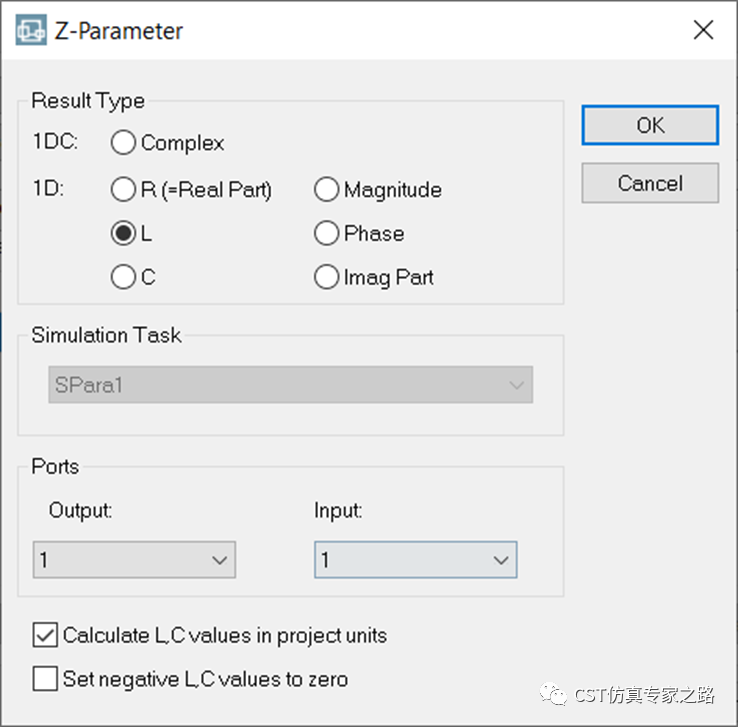

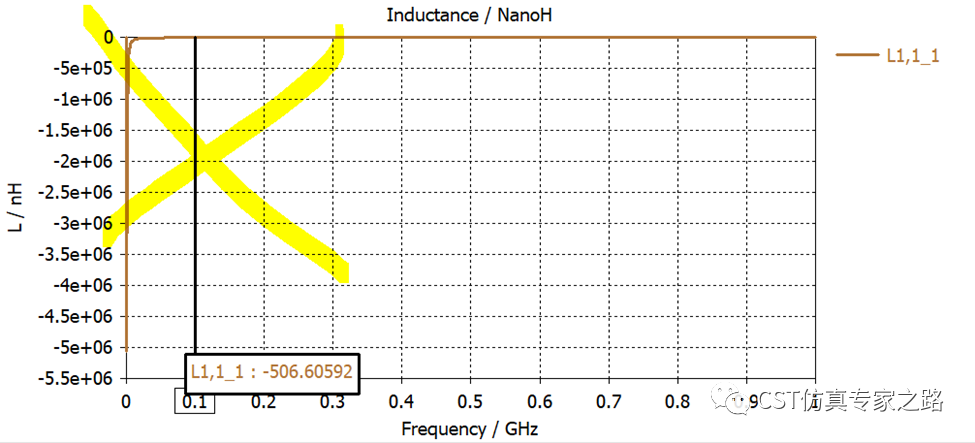

那么問題來了, L提取的公式不是有Z11嗎?怎么不用Z11呢?因?yàn)閆11提取的L是錯的。
想用Z11的朋友是不是以為Z11=1/Y11 還成立呢?別忘了現在是兩個端口,表達式變了:
im(Z11)/(2*pi*f)= im(Y22/(Y11*Y22-Y12*Y21))/(2*pi*f)
所以雙端口不能用Z11!
那么Z11能用來干嘛呢?它跟端口1這邊的寄生電容有關,電容方面的等下再講。
情況2,雙端口用Y21提取L

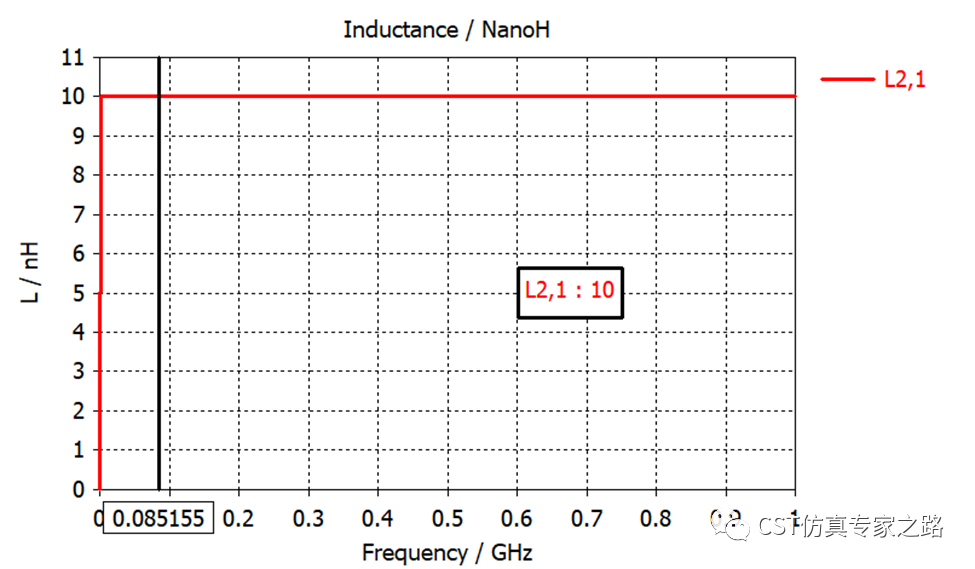

同樣的電路,如果我們用Y21來計算電感L:
可見這個電感是純串聯的電感,沒有并聯的寄生電容Csh了:
L= - im(1/Y21)/(2*pi*f) = im(Y21)/ (2*pi*f*Mag(Y21)^2),只用于串聯電感。

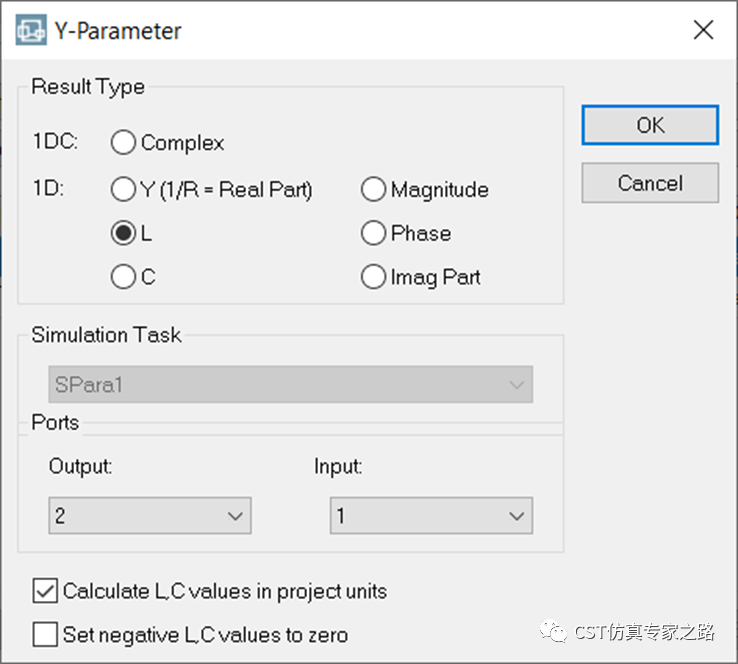

Y21的話就不涉及Coil_Capacitor Parameter模板了,因?yàn)閅21是兩個端口,只要Y和Z兩個模板能用。那么問題又來了,Z21能不能用呢?
可見不能用,這是因?yàn)椋琲m(Z21)/(2*pi*f)=im(Y21/(Y11Y22-Y12Y21)/(2*pi*f),也不是電感公式。
情況3,雙端口用Y22提取L
這個和Y11一樣,Coil和Y兩個模板都是可以用的。同樣,Z22不能用。但要注意,如果還是用這個不對稱的電路的話,Y22是不能提取出端口1這邊的寄生并聯電容5pF的:

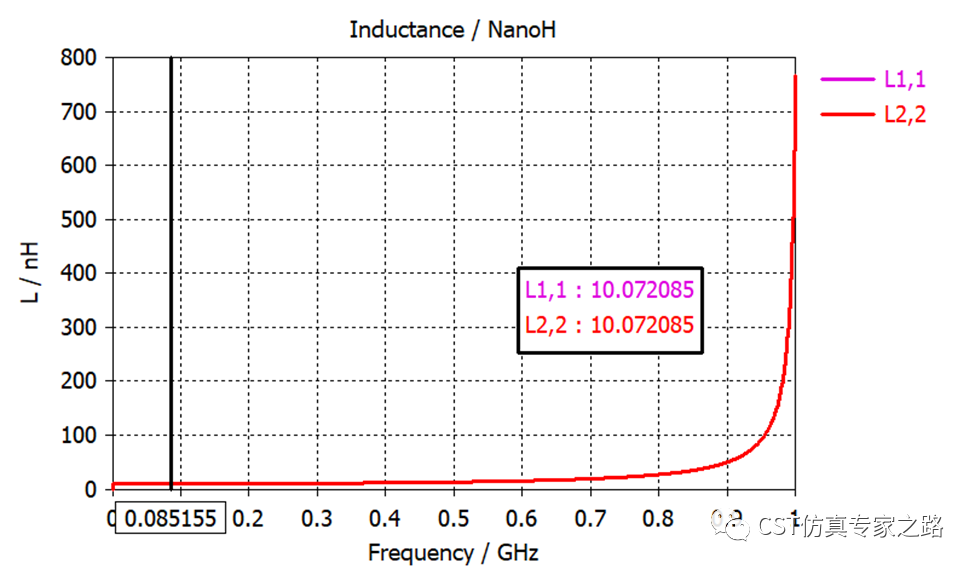

這就涉及到集總電路畫法的問題了,如果將寄生電容分開,一邊一半,這樣Y11和Y22提取的L確實是一樣的:
但是注意,震蕩頻率變大了!
這是因?yàn)闊o(wú)論Y11還是Y22,端口看進去的并聯電容Csh都是變成了2.5pF,所以震蕩頻率變大。雖然總電容5pF沒變,但是提取的L結果可不一樣。所以,用集總電路研究L和C的提取要非常小心!這個很多朋友搞不清楚。
情況4,雙端口用Y11提取C

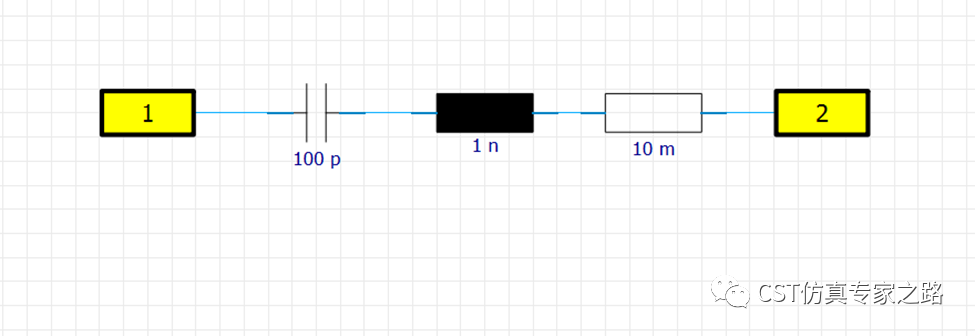

下面說說電容,電容C的等效電路就是全串聯了,以100pF為例:

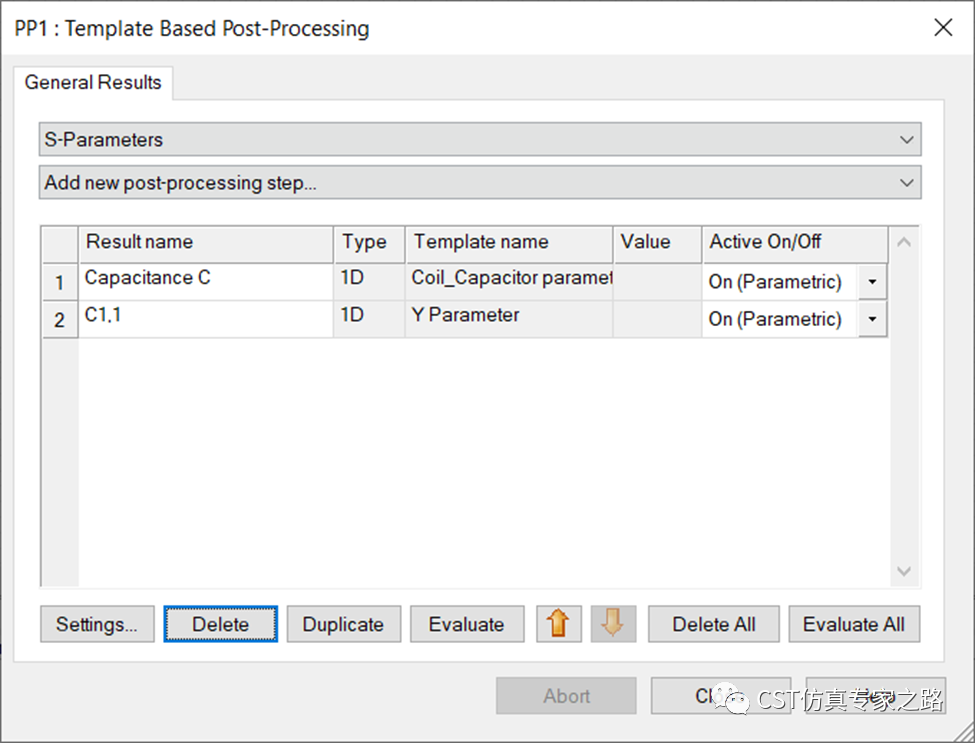

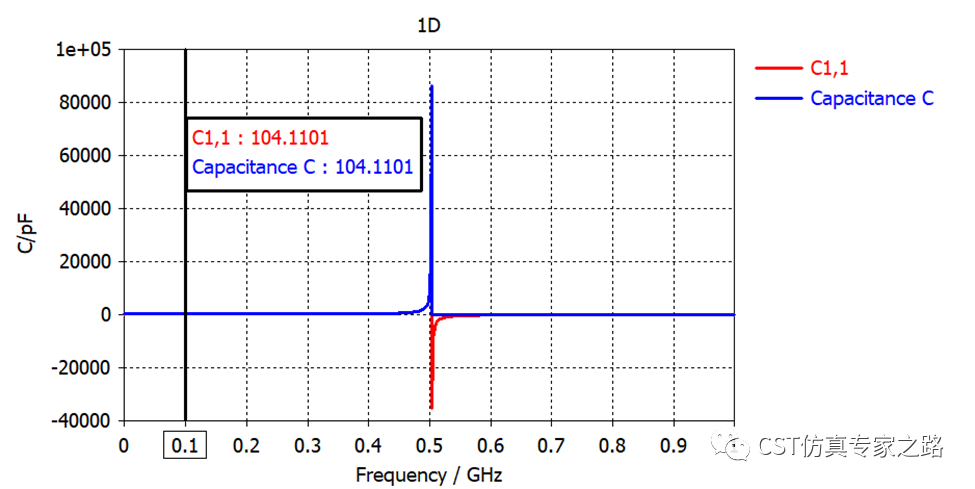

既然用Y11,那么Coil和Y模板都可以:
所用公式為:
C = -1/(im(1/Y11)*2*pi*f) =Mag(Y11)^2/(im(Y11)*2*pi*f)
那么Z11可以用來計算電容C嗎?和Z11計算L一樣,還是不可以,
-1/(im(Z11)*2*pi*f) =-1/(im(Y22/(Y11*Y22-Y12*Y21))*2*pi*f)
剛才說它跟寄生電容有關,是指并聯的寄生參數,而這個電路是沒有接地的,準確的說,這里其實Z參數矩陣根本就沒有定義。等下我們?cè)倏催@個Z參數定義。

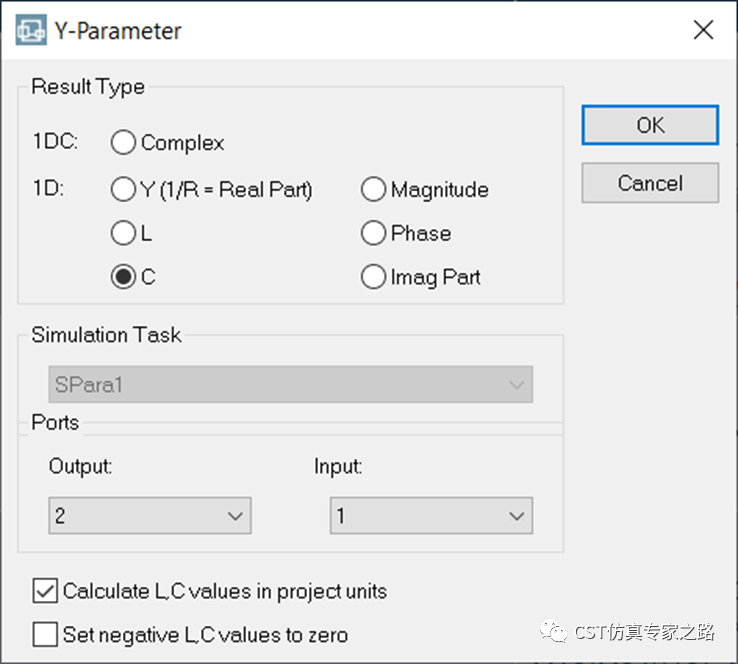

情況5,雙端口用Y21提取C
還是看這個集總電路:

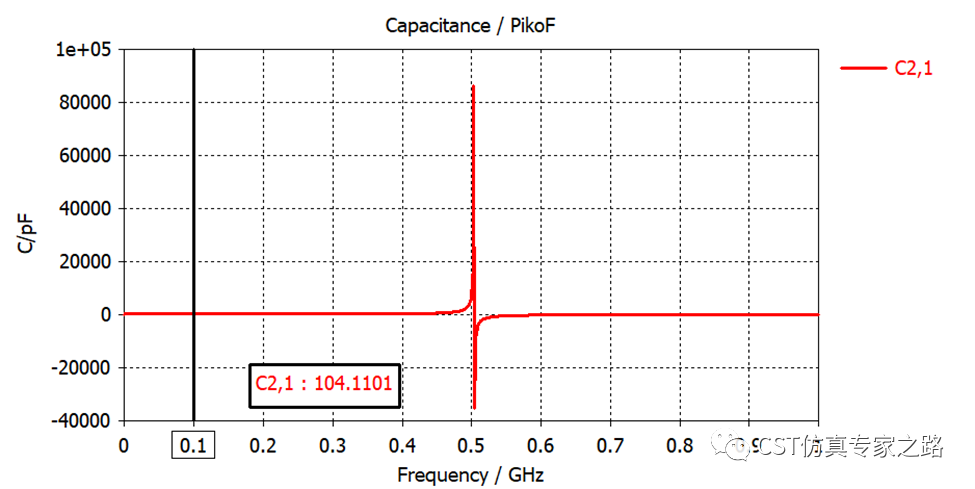

Y21提取串聯電容沒問題。
那么Z21行不行呢?我不用解釋大家看到這也能猜到了,不行。
好了,估計看到這很多人更蒙了,還是乖乖回去用單端口提取吧,保險。
那么關于雙端口,這又是并聯寄生,又是沒接地,又是只能計算串聯,好像Z參數都不能用,到底根本問題出在哪里呢?

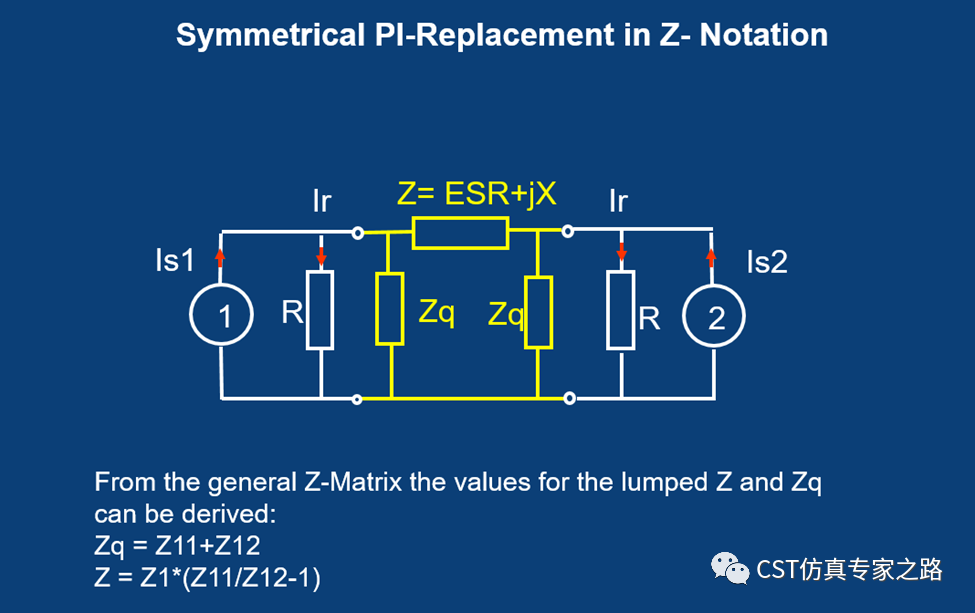

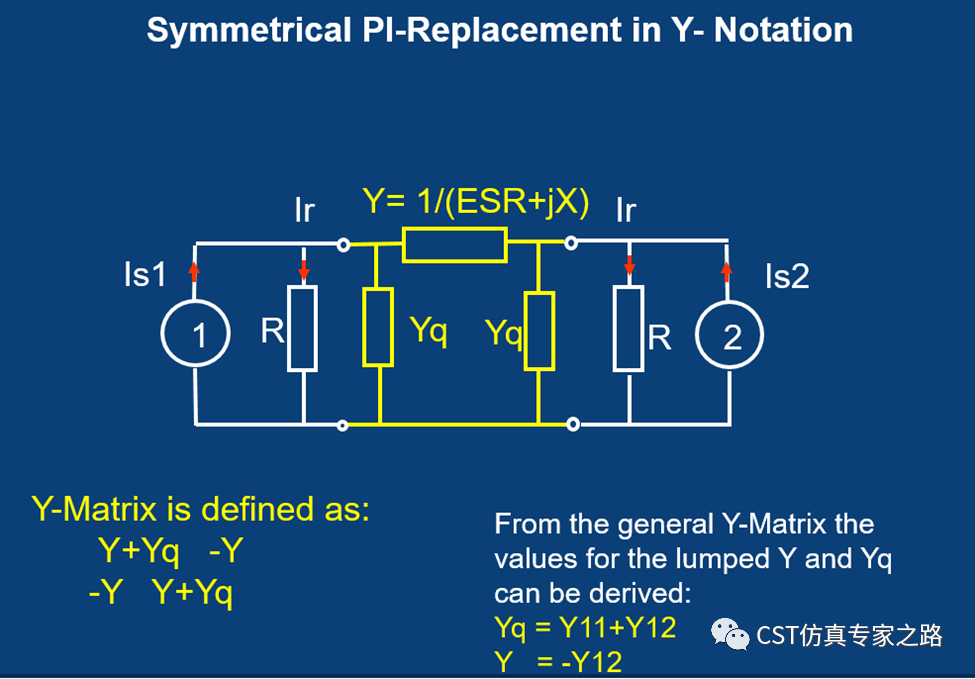

答案是,雙端口網絡的阻抗提取需要“Π”型完整電路,這樣才能有完整的Z參數矩陣定義;而Y參數要求沒這么高。

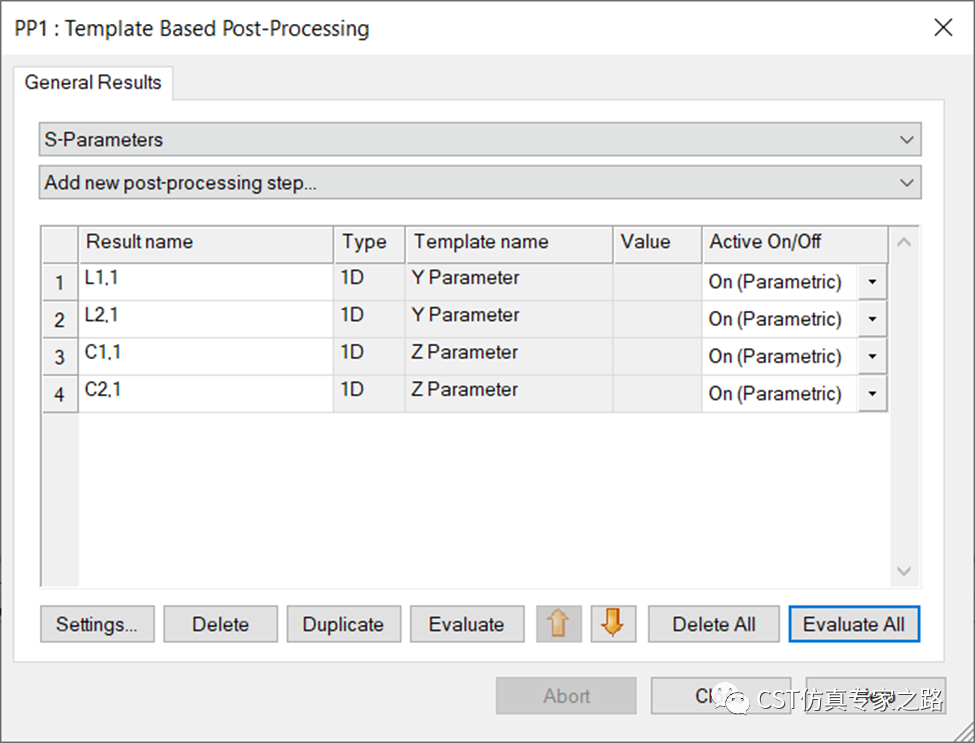

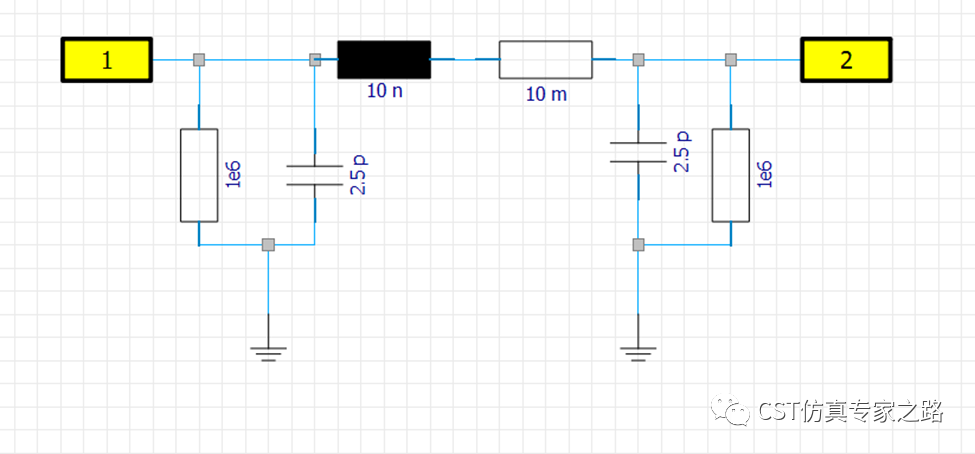

舉個例子,比較完整定義的電感電路可以是這樣的:

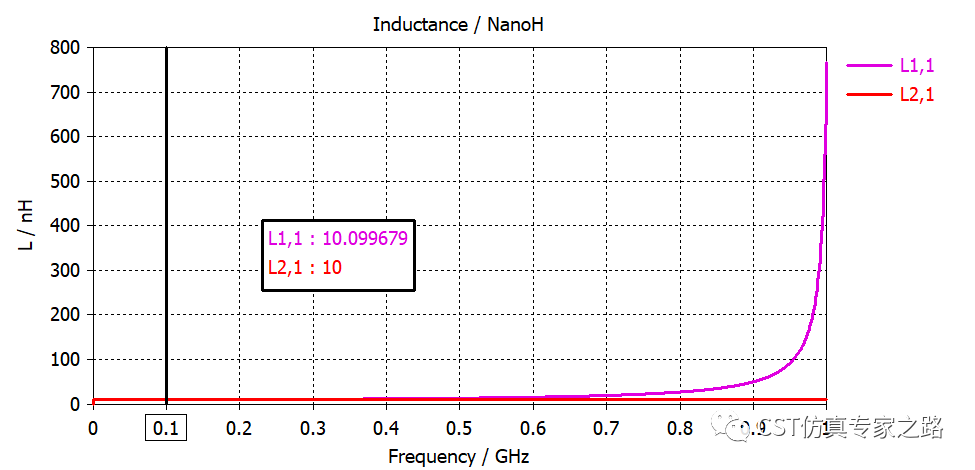

得到的L結果,一個純Lse, 一個綜合的L(考慮寄生C,有震蕩),當然我們只看低頻正確的提取值:

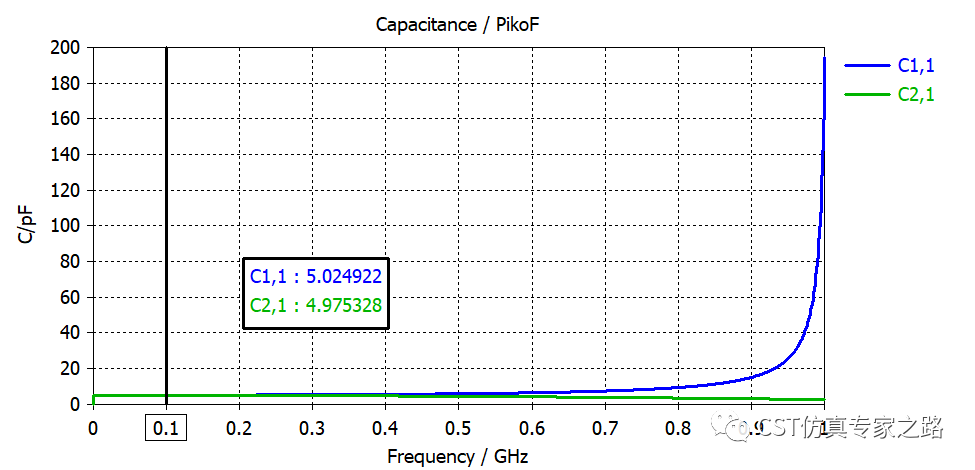

得到的寄生C結果,一個綜合的C(考慮了L,有震蕩),一個是把電感當電容提取的C,這個不好理解,不過沒關系,還是看低頻準確的區域就好。
肯定還有人要問了,這兩個端口阻抗應該設置多少???這個就自己研究吧~~~不知道答案的建議重翻課本(這個被問過太多次了。。。)
小結:
1)雙端口提取L或C情況比較復雜,如果只是簡單提取一個電容或電感元件值,推薦用單端口。
2)雙端口適合一些特殊L和C的提取,比如并聯寄生電容Csh、純串聯電容Cse或純串聯電感Lse,這里還差一個并聯寄生電感Lsh,有誰知道這個東西什么情況下存在歡迎留言~
3)自己畫電路提取的話,想好Z矩陣有沒有好好定義。
4)總結三個后處理模板,2022新版本中這些模板有改動,更加清晰統一。
