如何利用CST仿真共模電感的差、共模阻抗

共模電感的差、共模曲線是器件選型的重要參數之一，如上圖所示。如何通過仿真拿到這個阻抗曲線呢？今天教大家用CST來仿真共模電感的差、共模曲線。

方法一：利用mode converter。

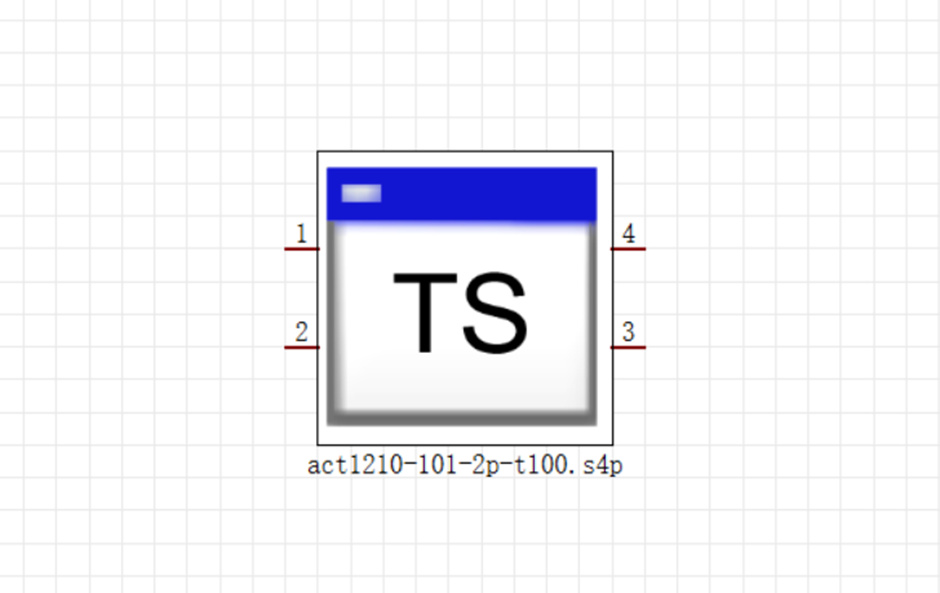

第一步，從官網上下載器件的S參數（或Spice）模型，直接拖入CST電路工作室。

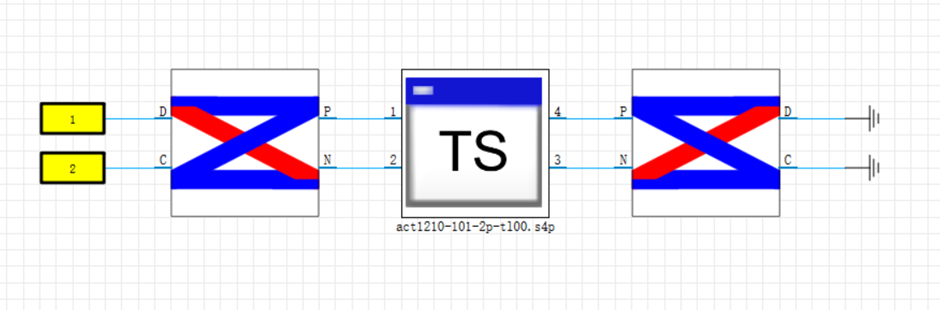

第二步，器件兩端的pin腳分別連接mode converter，一端加port，另一端接地。

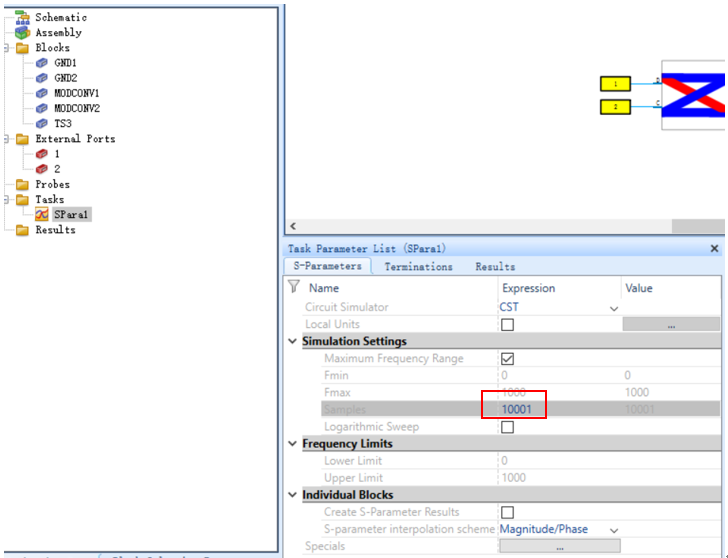

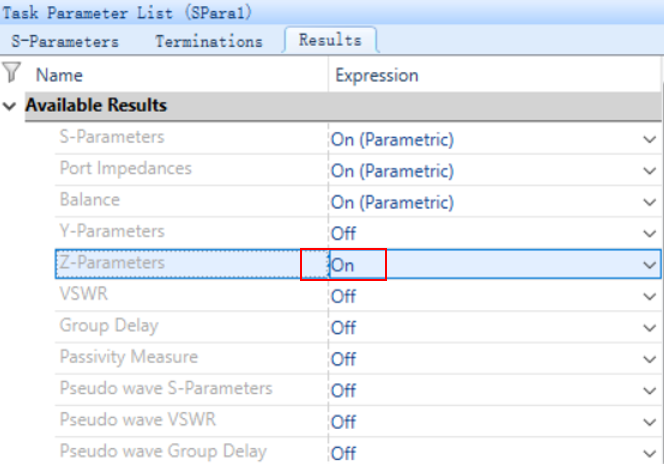

第三步，創建S參數task，增加采樣點數，Z-parameters設置為on。

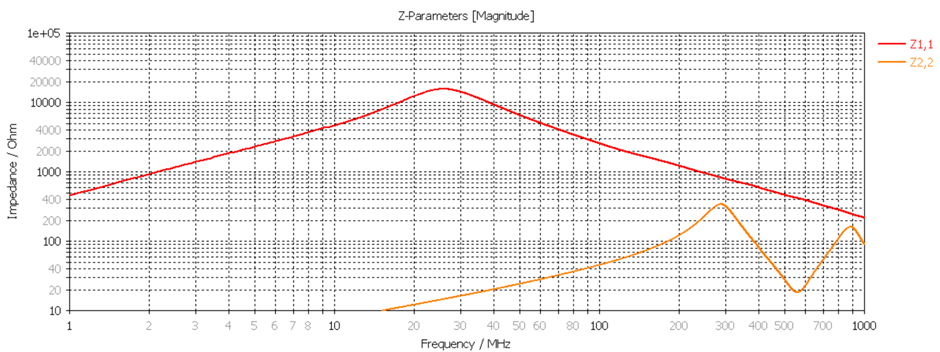

第四步，點擊update，直接拿到差、共模阻抗曲線（共模Z11，差模Z22）。

方法二：利用差、共模測試原理。

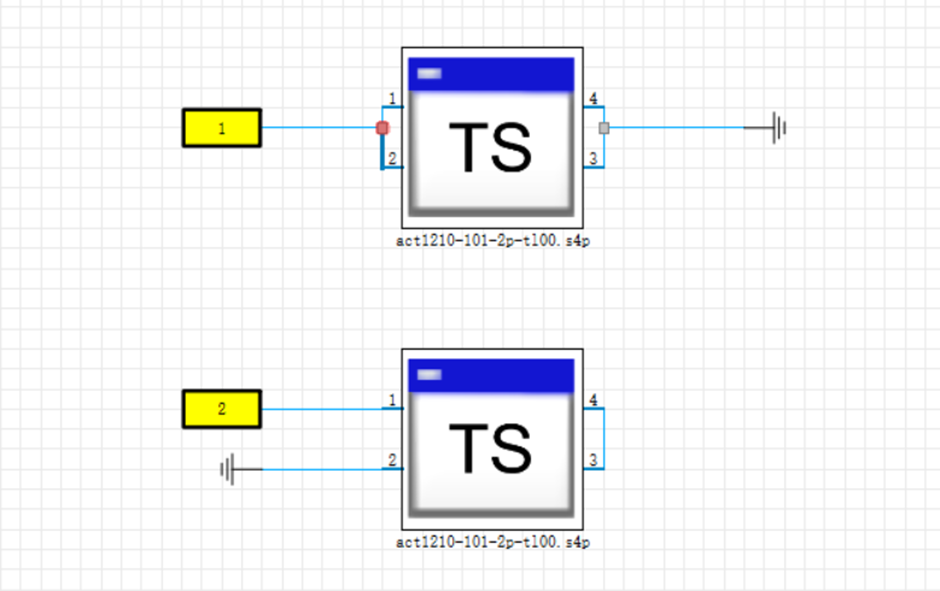

第一步，把S參數模型按照下圖兩種方式連接，分別對應共模和差模。

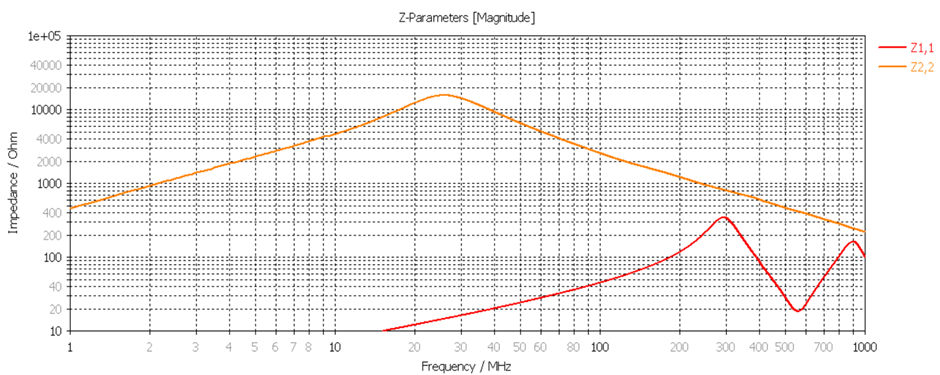

第二步，創建S參數task，與第一種方法設置一致，增加采樣點數，Z-parameters設置為on，點擊update，同樣可以拿到差、共模阻抗曲線（共模Z11，差模Z22）。

對比兩種仿真方法仿真結果，得到的差、共模阻抗是一致的。
