CST網格類型（六面體網格）
在CST中每種算法都非常適合特定類型的網格，如下所示：
Hexahedral六面體網格，瞬態模擬（T求解器）時采用
Hexahedral TLM傳輸線法時采用的網格劃分
Hexahedral (legacy)調整網格密度
Tetrahedral四面體網格，頻域模擬和本征模仿真（F求解器和E求解器）
Surface面網格，積分方程模擬（I求解器）
Hexahedral六面體網格，瞬態模擬（T求解器）時采用
網格查看，如下所示：
有關網格面的信息，網格單元的總數也顯示在狀態欄中。如下所示
預定義的組
在模擬中將忽略球體，但會考慮將其用于網格和邊界框尺寸。
設定邊界框尺寸時不考慮球體。在這種情況下，仿真中也不會考慮它。

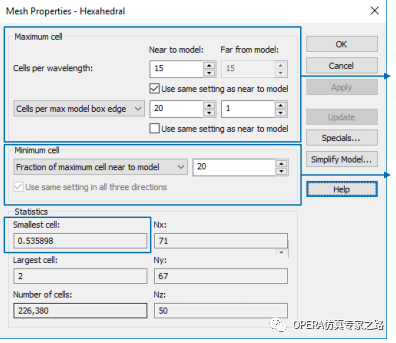

時域算法的時間步長與最小單元網格成正比。最小單元網格越小，仿真時間越長。

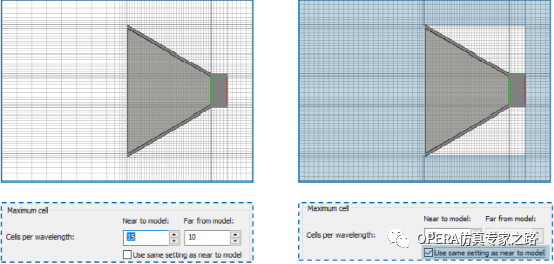

最大網格尺寸
在全局網格設置中完成對結構所占區域的網格細化；
結構邊界框定義細化區域。

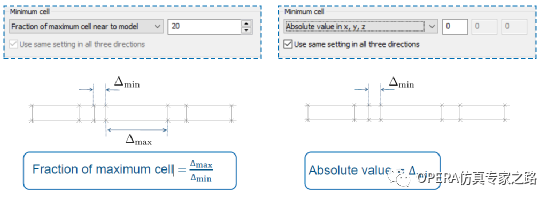

最小網格尺寸
可以設置絕對值或相對值。

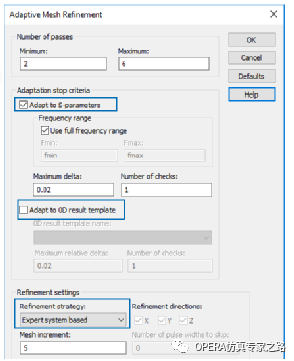

自適應網格細化
默認情況下未啟用
適應停止標準
S參數
0D結果模板
兩種優化策略
基于專家系統
基于能量

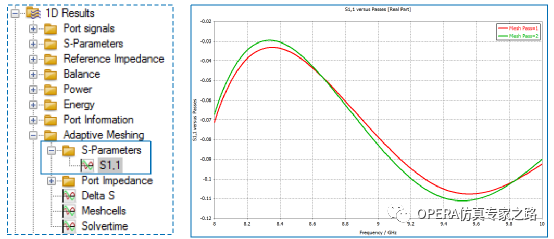

結果表明網格細化的演變

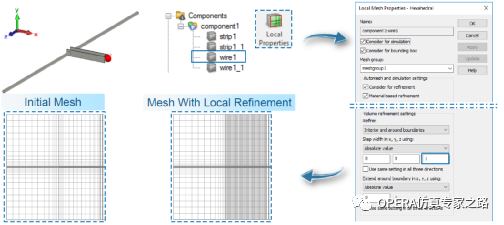

通過定義網格組或?qū)?duì)象分配給預定義的網格組，可以將局部網格設置應用于對象。

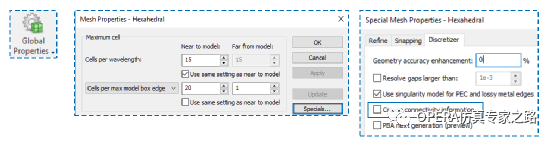

連接檢查

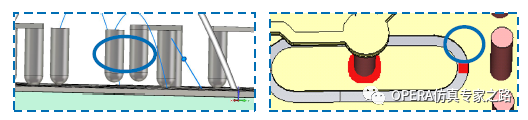

連通性檢查有助于檢測由于CAD導入不正確，布局設計錯誤，網格劃分粗糙等原因而導致的意外短路形狀或意外連接形狀。
它取決于求解器的選擇，因此必須事先生成矩陣。

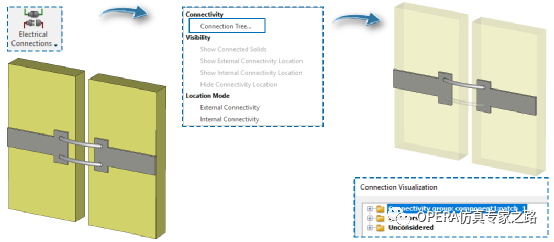

顯示了與所選對象具有電連接的元素。
CST通過增強的材料近似技術擴展了數值算法
連續的材料分布（具有彎曲邊界的對象）
具有簡單“階梯”近似的六面體網格
具有金屬物體的PBA材料近似的六面體網格
六面體網格，TST材料近似于金屬物體
