在FD3D中綜合出耦合矩陣后如何得到濾波器的3D模型

作者 | 魏云飛

在FD3D中根據濾波器的設計指標可以綜合出濾波器的S參數結果、拓?fù)浣Y(jié)構及耦合矩陣。那么一個完整的3D結構的濾波器如何生成呢？

如下圖所示，在Home頁面下，需要在“Technology”里面選擇濾波器各部分的實現形式，如上圖中我們選擇了“Resonator Round”。接著回到“Layout”的拓?fù)鋱D中，點擊任意一個諧振單元節點，于是3D的諧振單元視圖出現在最右側。接著我們可以在CST的庫里面選擇現有的諧振單元。同樣我們?cè)凇癓ayout”窗口中點擊兩個諧振單元之間的耦合部分，會出現耦合單元的實現形式，同樣可以在CST的庫里面去選擇現有的耦合單元。同理，濾波器的輸入和輸出端口單元也可以在CST的庫里面選擇。

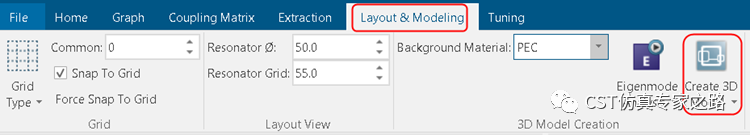

到“Layout & Modeling”頁面下，會有一個“Create 3D Model”按鈕，點擊這個按鈕就會轉到CST工程界面下面去創建FD3D里面的濾波器的三維模型。

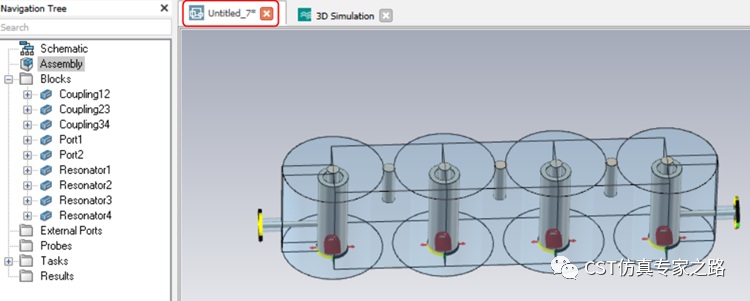

轉到CST里面后，首先是要在SAM工程界面下去組裝濾波器的三維模型，左側導航樹里面有各個諧振單元、端口以及耦合部分的工程名字。

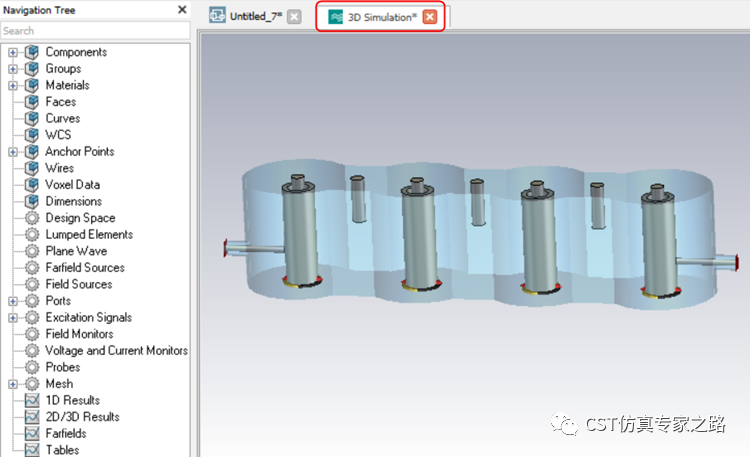

在組裝工程界面旁邊就是最后生成的三維模型。

在這個工程里面三維模型的所有維度的尺寸都已經參數化了，方便我們進行下一步仿真優化。
