14.8 HFSS SAR 計算實例之求解設置和運行仿真分析

文章來源: 本站原創    錄入: mweda.com

    14.8 求解設置

     設置求解頻率為 835MHz,網格剖分的最大迭代次數為20,收斂誤差為0.02。

    (1)右鍵單擊工程樹下的 Analysis 節點,從彈出菜單中選擇【Add Solution Setup】命令, 打開Solution Setup 對話框。

    (2)在該對話框中,Solution Frequency 項輸入求解頻率0.835GHz,Maximum Number of Passes 項輸入最大迭代次數20,Maximum Delta S 項輸入收斂誤差0.02,如圖 14.31 所示。

(3)單擊按鈕,完成設置。

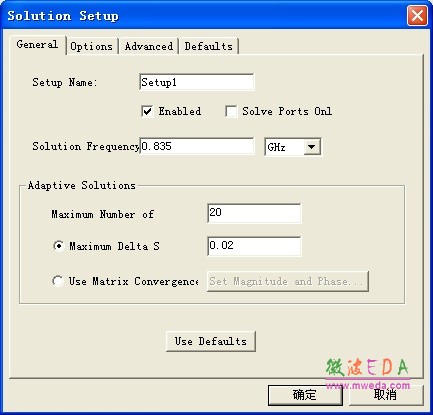

 圖 14.31 求解設置



    14.9 運行仿真分析

    右鍵單擊工程樹下的 Analysis 節點,從彈出菜單中選擇【Analyze All】命令,或者單擊工具欄按鈕,運行仿真計算。

    仿真計算過程中,工作界面上的進度條窗口 會顯示出求解進度,信息管理窗口也會有相應的信息提示,并會在仿真計算完成后,給出完 成提示信息。
