    仿真分析完成后,查看腦組織液內部,即BrainFluid 模型內部的 SAR 和電場分布。

    14.10.1 SAR 計算結果

    顯示14.6 節創建的直線段SAR_Line 位置上的SAR 計算結果。

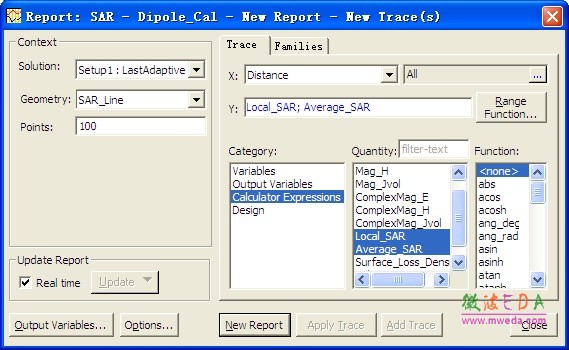

    (1)右鍵單擊工程樹下的 Results 節點,從彈出菜單中選擇【Create Fields Report】→ 【Rectangular Plot】命令,打開如圖 14.33 所示的報告設置對話框。

圖 14.33 SAR 結果報告設置對話框

    (2)在該對話框中,右側 Geometry 項選擇SAR_Line,Points 項輸入100;左側 X 項選擇Distance,Category 項選擇Calculator Expression,Quantity 項在按下Ctrl 鍵的同時選擇Local_SAR 和 Average_SAR,F(xiàn)unction 項選擇<none>,然后單擊按鈕,再單擊按鈕關閉對話框。


圖14.32  檢查結果顯示對話框

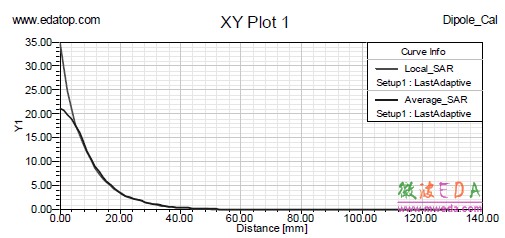

    (3)此時,生成局部SAR 值和平均SAR 值隨著SAR_Line 距離變化的曲線,如圖14.34 所示。


圖14.34 局部SAR 和平均SAR 值結果

   14.10.2 BrainFluid 模型內部的電場分布

    查看BrainFluid 模型內部yz 截面上的電場分布。

    (1)展開操作歷史樹下的 Planes 節點,單擊選擇 Global:YZ。

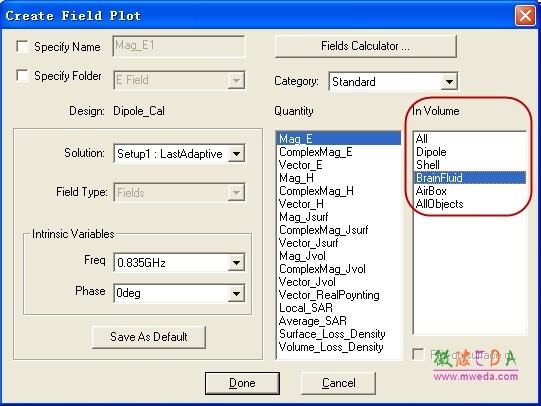

    (2)右鍵單擊工程樹下的 Field Overlays 節點,從彈出菜單中選擇【Plot Field】→【E】 →【Mag_E】命令,打開如圖 14.35 所示的 Create Field Plot 對話框。


圖 14.35 Create Field Plot 對話框

    (3)在該對話框中,In Volume 欄選擇 BrainFluid,其他項保持默認設置不變,然后單擊按鈕,生成圖 14.36 所示的 BrainFluid 模型內部電場分布圖。


圖 14.36 BrainFluid 模型內部電場分布圖

    14.11 保存并退出HFSS

    至此,我們完成了 SAR 測試裝置簡易偶極子校準系統的設計分析。單擊工具欄的按鈕,保存設計;然后,從主菜單欄選擇【File】→【Exit】,退出HFSS。
