14.7 HFSS SAR計算實例之分配輻射邊界條件

    在相對坐標系 RelativeCS1下，創建一個頂點坐標為（155，155，90），長、寬、高為310mm、310mm、300mm 的長方體模型，模型的材料屬性為真空，設置模型表面為輻射邊界條件。

    1．設置RelativeCS1為當前工作坐標系

    展開操作歷史樹下的 Coordinate Systems 節點，單擊選中Coordinate Systems 節點下的RelativeCS1 項，設置相對坐標系 RelativeCS1 為當前工作坐標系。

    2．設置建模時的默認材料為真空

    單擊工具欄默認材料設置按鈕，在其下拉列表中選擇 vacuum，設置建模時的默認材料為 真空，如圖 14.28 所示。

圖 14.28 設置建模時的默認材料

    3．創建長方體模型

    （1）從主菜單欄選擇【Draw】→【Box】命令，或者單擊工具欄的按鈕，進入創建長方體模型的狀態。在三維模型窗口的坐標原點位置單擊鼠標左鍵，確定模型的第一個點；然后在xy 面移動鼠標光標，在繪制出一個矩形后，單擊鼠標左鍵確定第二個點；最后沿著z 軸方向移動鼠標光標，在繪制出一個長方體后單擊鼠標左鍵確定第三個點。此時，彈出長方體屬性對話框。

    （2）在對話框的Command 選項卡界面，Position 項輸入頂點坐標（155，155，90），XSize、YSize 和ZXize 項分別輸入長方體的長、寬和高：310、310 和300；在對話框的Attribute 選項卡界面，Name 項輸入長方體的名稱 AirBox，確認 Material 項對應的材料為vacuum，設置 Transparent 項對應的模型透明度為0.8；然后單擊對話框的按鈕，完成設置，退出屬性對話框。

    4．分配輻射邊界條件

    （1）選中長方體模型 AirBox。

    （2）在三維模型窗口的任意位置單擊鼠標右鍵，從彈出菜單中選擇【 Assign Boundary】 →【Radiation】命令，打開如圖14.29 所示的Radiation Boundary 對話框，直接單擊對話框的按鈕，設置長方體AirBox 的所有表面為輻射邊界條件。創建好的完整模型的側面圖如圖 14.30 所示。

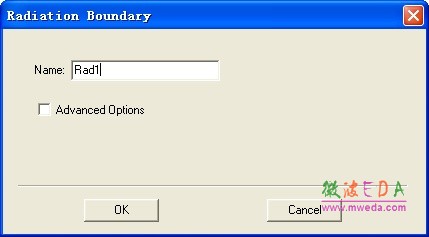

圖 14.29 Radiation Boundary 對話框

圖 14.30 完整模型的側視圖
