14.6 創建SAR 的計算線

文章來源: 本站原創    錄入: mweda.com

    沿著z 軸創建一條穿過BrainFluid 模型的直線段,用于計算腦組織液在該直線段位置的SAR。在全局坐標系下,直線段的起始點坐標為(0,0,5),終止點坐標為(0,0,134)。

    (1)展開操作歷史樹下的 Coordinate Systems 節點,單擊選中 Coordinate Systems 節點下 的 Global 項,設置當前工作坐標系為全局坐標系。

    (2)從主菜單欄選擇【Draw】→【Line】命令,或者單擊工具欄按鈕,進入創建直線段模型的狀態。在狀態欄 X、Y、Z 項對應的文本框中輸入起始點坐標 0、0、5, 單擊回車鍵確認;然后在狀態欄 X、Y、Z 項對應的文本框中再次輸入終止點坐標 0、0、134,并單擊回車鍵確認;最后,再次單擊回車鍵完成直線段的創建。此時,彈出如圖14.27 所示的屬性對話框,把對話框中Name 項名稱改為SAR_Line,單擊按鈕結束。

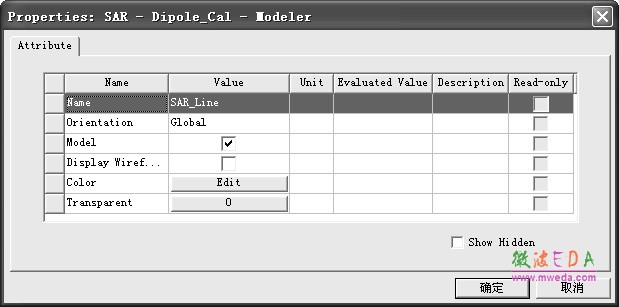

圖 14.27 直線段模型屬性對話框
