14.5 HFSS計算SAR實際之創建外殼和腦組織液模型

    在全局坐標系下，創建圓心坐標為（0，0，111.5），半徑分別為111.5mm 和 106.5mm 兩個的球體模型，然后通過分裂操作（Split）削去球體模型的頂部，最后通過相減操作（Subtract）生成外殼和腦組織液模型。

    14.5.1 創建第一個球體

    根據IEEE1528-2003 標準，外殼材料的相對介電常數和損耗正切可以分別為4.6 和0.01。首先，我們添加一種新材料用作外殼的材料屬性，新材料的相對介電常數設置為4.6，損耗正切設置為0.01， 并命名為My_Shell。然后，在全局坐標系下，創建一個圓心坐標為（0，0，111.5），半徑為 111.5mm 的球體模型，命名為Shell，球體模型的材質為添加的新材料My_Shell。最后，新建一個相對坐標系，在該相對坐標下使用分裂操作削去球體模型的頂部。

    1．添加新材料

    （1）單擊工具欄默認材料設置按鈕，在其下拉列表中單擊Select…，彈出如面圖14.8 所示的 Select Definition 對話框。

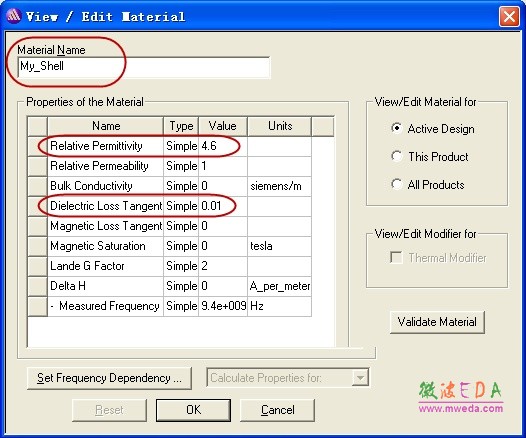

    （2）單擊 Select Definition 對話框中的按鈕，彈出如圖14.17 所示的View/Edit Material 對話框；在該對話框中，Material Name 項輸入新添加介質材料的名稱My_Shell，Relative Permittivity 項對應的Value 值處輸入材料的相對介電常數：4.6，Dielectric Loss Tangent 項對應的Value 值處輸入材料的損耗正切 0.01；然后單擊按鈕，向設計中添加新材料My_Shell。

圖 14.17 定義新材料

    （3）單擊Select Definition 對話框中的按鈕結束。

    此時，最新添加的材料My_Shell 被設置為建模使用的默認材料屬性，并顯示在工具欄快捷按鈕處。

    2．創建第一個球體模型Shell

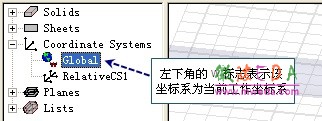

    （1）展開操作歷史樹Coordinate Systems節點，單擊選中Coordinate Systems節點下的Global 項，設置全局坐標系為當前工作坐標系，如圖14.18 所示。

圖 14.18 設置當前工作坐標系

    （2）從主菜單欄選擇【Draw】→【Sphere】，或者單擊工具欄的按鈕，進入創建球體模型的狀態。在三維模型窗口的任意位置單擊鼠標左鍵確定球體的球心，然后移動鼠標光標，并再次單擊鼠標左鍵確定球體的半徑，此時彈出球體屬性對話框。

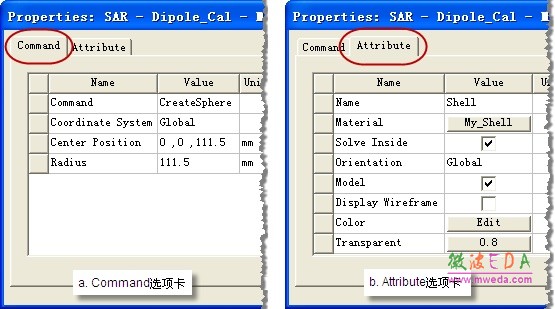

    （3）在對話框的 Command 選項卡界面，Center Position 項輸入球心坐標（0，0，111.5）， Radius 項輸入球半徑 111.5，如圖 14.19（a）所示；在對話框的 Attribute 選項卡界面，Name 項輸入球體模型的名稱 Shell，確認Material 項的材料屬性為My_Shell，Transparent 項設置模型的透明度為0.8，如圖 14.19（b）所示。最后，單擊對話框的按鈕，完成設置。

圖 14.19 球體模型屬性對話框

    （4）按下快捷鍵 Ctrl+D，適合窗口大小全屏顯示所有已創建的模型；然后，按住Alt 鍵，同時在三維模型 窗口中心位置雙擊鼠標，顯示所有已創建模型的前視圖，如圖14.20 所示。

圖 14.20 偶極子和球體 Shell 模型
