14.5 HFSS計算SAR實際之創建外殼和腦組織液模型

    （1）從主菜單欄選擇【Modeler】→【Coordinate System】→【Create】→【Relative CS】→【Offset】命 令，或者單擊工具欄的按鈕，然后在狀態欄 X、Y、Z 項對應的文本框內輸入 0、0、164，并單擊回車鍵確認，創建新的相對坐標系 RelativeCS2。同時，新創建的 相對坐標系 RelativeCS2 自動設置為當前工作坐標系。

    （2）選中球體模型 Shell。

    （3）從主菜單欄選擇【Modeler】→【Boolean】→【Split】命令，或者單擊工具欄按鈕，彈出如圖14.21 所示的Split 對話框，執行分裂操作。

    （4）在 Split 對話框中，Split Plane 項選擇xy，Keep Fragments 項選擇 Negative Side，表示把選中的球體Shell 沿著XY 面一分為二并只保留z<0 的部分，然后單擊按鈕結束。 操作完成后的模型如圖14.22 所示。

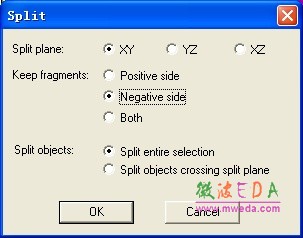

圖14.21 Split 操作對話框

圖14.22 削去球體頂部后的模型

    14.5.2 創建第二個球體

    根據IEEE1528-2003 標準，在835MHz 時腦組織液的相對介電常數為41.5，損耗正切為0.9。首先，我們添加一種新材料用作腦組織液的材料屬性，新材料的相對介電常數設置為 41.5，損耗正切設置為 0.9，并命名為 My_BrainFluid。然后，在全局坐標系下，創建一個球心坐標為（0，0，111.5），半徑分別為106.5mm 的球體模型，命名為 BrainFluid，球體模型 的材質為添加的新材料 My_BrainFluid。

    1．添加新材料

    使用和 14.5.1 相同的操作步驟向當前設計中添加新的介質材料My_BrainFluid。

    （1）單擊工具欄默認材料設置按鈕，在其下拉列表中單擊 Select…，彈出Select Definition 對話框。

    （2）單擊 Select Definition 對話框中的按鈕，彈出View/Edit Material 對話框；在該對話框中，Material Name 項輸入新添加介質材料的名稱My_BrainFluid，Relative Permittivity 項對應的Value 值處輸入材料的相對介電常數41.5，Dielectric Loss Tangent 項對應的Value 值處輸入材料的損耗正切0.9，然后單擊按鈕，向設計中添加新材料My_BrainFluid。

    （3）單擊Select Definition 對話框中的按鈕結束。此時，新添加的材料My_ Brain Fluid 被設置為建模使用的默認材料屬性，并顯示在工具欄快捷按鈕處。

    2．創建第二個球體模型BrainFluid

    （1）展開操作歷史樹下的 Coordinate Systems 節點，單擊選中 Coordinate Systems 節點下的Global 項，設置全局坐標系為當前工作坐標系。

    （2）從主菜單欄選擇【Draw】→【Sphere】，或者單擊工具欄的按鈕，進入創建球體模型的狀態。在三維模型窗口中的任意位置單擊鼠標左鍵確定球體的球心，然后移動鼠標光標，并再次單擊鼠標左鍵確定球體的半徑，此時彈出球體屬性對話框。

    （3）在對話框的Command 選項卡界面中，Center Position 項輸入球心坐標（0，0，111.5），Radius 項輸入球半徑106.5；在對話框的Attribute 選項卡界面中，Name 項輸入球體模型的名稱BrainFluid，確認Material 項的材料屬性為My_BrainFluid。然后，單擊對話框的按鈕，完成設置。

    （4）按快捷鍵Ctrl+D，適合窗口大小全屏顯示所有已創建的模型，如圖 14.23 所示。

圖14.23 設計完成的模型
