12.4 HFSS差分對分析之分配端口激勵
12.4.2 分配波端口激勵
把矩形面 Port1 和 Port2 設置為波端口激勵,并設置 Trace1 和 Trace2 為差分信號對。
(1)在操作歷史樹中,單擊選中 Port1,此時名稱為 Port1 的矩形面會高亮顯示。

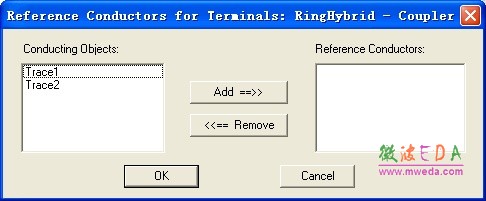

(2)在三維模型窗口中單擊右鍵,從彈出菜單中選擇【Assign Excitation】→【W(wǎng)ave Port】 命令,打開如圖 12.19 所示的對話框,單擊對話框中的按鈕,設置 Port1 為波端口激勵, 并自動分配終端線。
圖 12.19 激勵端口參考導體和終端線
說明: 因為在本例中沒有單獨添加帶狀線的參考地,而是使用默認的外部理想導體 邊界表面作為參考地,所以圖 12.19 所示對話框中的 Reference Conductors 欄顯示為空。
(3)完成后,波端口激勵和終端線的名稱會自動添加到工程樹的 Excitations 節點下,且 波端口自動命名為 WavePort1,展開工程樹下的 Excitations 節點,把 Excitations 節點下的波 端口名稱 WavePort1 修改為 P1。
(4)重復上述步驟(1)~ 步驟(3),選中 Port2,為其分配波端口激勵,并把波端口的名稱修改為 P2。 全部設置完成后,在工程樹的 Excitations 節點下可以顯示出添加的所有波端口激勵 P1、P2 和終端線 Trace1_T1、Trace2_T1、Trace1_T2、Trace2_T2,如圖 12.20 所示。
圖 12.20 工程樹下的波端口和終端線
12.4.3 設置差分信號線
如果波端口內部包含了兩根終端線,那么就可以激活差分對設置命令,把這兩根終端線 設置為差分對。這里把 Trace1 和 Trace2 設置為一對差分信號線。
(1)右鍵單擊工程樹下的 Excitations 節點,從彈出菜單中選擇【Differential Pairs】,打開 Differential Pairs 對話框,如圖 12.21 所示。
圖 12.21 設置差分對操作
(2)單擊對話框中的按鈕,把端口 P1 上的終端線 Trace1_T1 和 Trace2_T1 設置為差分對;再次單擊對話框的按鈕,把端口 P2 上的終端線 Trace1_T2 和 Trace2_T2 設置為差分對,如圖 12.22 所示。最后,單擊對話框按鈕,完成差分對設置。
圖 12.22 設置差分信號
12.4.4 端口平移
HFSS 仿真計算的時間、所消耗的內存與模型的大小是成正比的。我們這里所分析的差 分信號線的實際長度是 1000 密耳,但為了節約計算時間,在建模時我們只創建了 100 密耳長度的差分線。因此,在數據后處理時需要通過波端口的端口平移(Deembed)功能給出實際1000 密耳長度差分信號線的分析結果。這里,需要把波端口 P2 向外平移 900 密耳。
(1)雙擊工程樹 Excitations 節點下的端口 P2,打開 Wave Port 對話框。

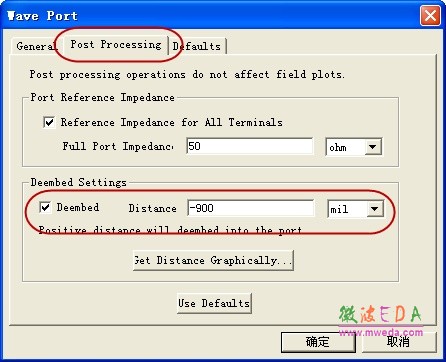

(2)單擊對話框的 Post Processing 選項卡,選中 Deemed 復選框,在 Distance 對應的文本框中輸入900mil,如圖 12.23 所示;然后單擊按鈕完成設置。
圖 12.23 端口平移
說明:在Distance 對應的文本框中,輸入正數表示端口平面向物體內部移動,輸入負 數表示端口平面向遠離物體的方向移動。
-
